Сплошные полимерные рукава

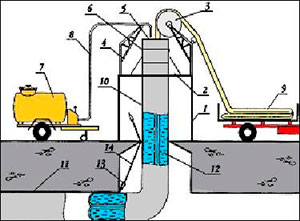

Сущность данного метода санации трубопроводов заключается в армировании внутренней поверхности трубопровода специальным мягким рукавом, изготовленным из кислотоупорного полиэфирного волокна, пропитанного эпоксидной смолой. Бесшовный полимерный рукав в подготовленном к укладке виде доставляют к месту производства работ. Рукав пропускают через шахту и крепят к началу ремонтируемого участка трубопровода. Шахту заполняют водой, под давлением которой рукав выворачивается наизнанку и проходит в полость санируемой трубы на всю длину ремонтного участка. Подачу рукава в старый трубопровод можно осуществлять с помощью сжатого воздуха. Воздушный или водный поток и обеспечивают продвижение оболочки по длине трубопровода с плотной фиксацией его внутренней оболочки к внутренней поверхности трубопровода с помощью предварительно нанесённых клеевых составов (эпоксидной смолы).

Следующей стадией является полимеризация, в результате которой происходит отвердение клеевых составов и всей оболочки. Для интенсификации отвердения рукава производят его термообработку, заполняя трубопровод паром или горячей водой. Полимерный рукав имеет толщину 2 мм (при эксплуатации трубопровода под давлением воды до 3 МПа) или 3…10 мм при необходимости противодействия значительным внешним нагрузкам, а также достижения устойчивости и прочности, сравнимой с аналогичными показателями нового стального или чугунного трубопровода.

Область применения метода нанесения сплошного полимерного покрытия – стальные и чугунные трубы диаметром 150…900 мм. Длину ремонтного участка должна определяют в зависимости от диаметра восстанавливаемого трубопровода: при диаметре 150 мм она составляет 500 м, при диаметре 300 мм – 300 м, при диаметре 900 мм – 100 м. Метод используется при любой глубине заложения труб и не зависит от типа грунтов, окружающих трубопровод. Исключение составляют водянистые подвижные грунты, плывуны, где данный метод не рекомендуется применять. Он наиболее эффективен при следующих видах повреждений: трещины (продольные, поперечные, винтообразные), абразивный износ, свищи (при отсутствии инфильтрации воды в трубу). При других повреждениях (раскрытых стыках, смещении труб в стыках) необходима предварительная подготовка, обеспечивающая устранение смещения труб на стыках. Внутреннюю поверхность трубопровода перед санацией очищают в соответствии с ГОСТ 9.402–80 «Изоляция подземных трубопроводов», путем многократного протаскивания скребкового снаряда, а также использования гидравлической очистки.

Санацию проводят при температуре наружного воздуха не ниже 0°С. Основное требование к нанесённым полимерным покрытиям – отсутствие видимых дефектов. В случае обнаружения дефектов (разрыва рукава, вздутия плёнки и т.д.) рукав извлекают из трубы и процесс санации повторяют. Достоинствами метода является высокая производительность, сохранение пропускной способности трубопровода, возможность прохождения поворотов, опусканий и подъемов по трассе ремонтируемого трубопровода.

Для изготовления рукава применяют и другие виды материалов, например высокопрочную оболочку «САНЛАЙН» – нетканый синтетический материал, пропитанный полиэфирными, эпоксидными, полиуретановыми или другими составами. После проходки и полимеризации внутри трубопровода образуется самонесущее покрытие, которое полностью герметизирует все возможные дефекты трубопровода (свищи, трещины, раскрытые стыки и др.). Толщина покрытия в зависимости от диаметра трубопровода и глубины его заложения составляет 6,5…18 мм для напорных трубопроводов, и 5…24 мм для самотечных. Диаметр восстанавливаемых трубопроводов составляет 100…1200 мм, длина прокладки – до 200 м.

Применяемые в процессе санации материалы, а также защитное покрытие должны соответствовать санитарным требованиям и должны иметь сертификат соответствия Госстандарта РФ.
