Прокладка трубопроводов. Вариант № 4.

Протаскивание нового пластмассового трубопровода в старом

Ремонт трубопроводов данным методом заключается в протаскивании нового пластикового трубопровода вовнутрь старого. Пластиковые трубы предварительно соединяют в единый трубопровод. Протягивают через старый трубопровод с помощью определенных механизмов. При этом старый трубопровод становится кожухом, защищающим пластмассовый трубопровод от внешнего разрушающего воздействия. Различают два способа ремонта старого трубопровода по данной технологии:

• путем наращивания коротких труб;
• путем протаскивания предварительно свариваемого в плеть пластмассового трубопровода.

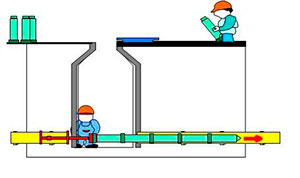

В первом случае применяют трубы длиной 0,5…0,6 м. Процесс производства работ носит цикличный характер. Сначала отдельную пластмассовую трубу вставляют в старый трубопровод, и проталкивают домкратом. Затем к ней стыкуется следующая короткая труба и также домкратом проталкивается в ремонтируемый трубопровод. Так постепенно новый пластмассовый трубопровод наращивается на одну короткую трубу, которую затем проталкивают в старый трубопровод и цикл повторяют. Данный способ применяют в основном для ремонта безнапорных трубопроводов. Трубы соединяют разными способами в зависимости от их вида. Применяют полиэтиленовые толстостенные трубы с конической резьбой, полимерные трубы с раструбными соединениями и другие. Способ ремонта трубопровода путем наращивания коротких труб:

Ремонт старых трубопроводов путем протаскивания предварительно свариваемого в плеть пластмассового трубопровода производят в следующем порядке:

• трубы вводят в ремонтируемый старый трубопровод через колодец или отрытый на сети приямок;
• на горловине приёмного колодца устанавливают лебёдку, трос от которой подсоединяют к устройству для захвата и подтягивания новой трубы;
• полиэтиленовую трубу поставляют на строительную площадку либо хлыстами по 12…15 м в зависимости от диаметра трубы и имеющегося транспорта, либо на специальном барабане;
• по длине санируемого участка готовят плеть из полиэтиленовых труб нужного размера с помощью полуавтоматических аппаратов стыковой сварки. Предварительно подготавливают рабочий и приемный котлованы. Размеры рабочего котлована определяют в зависимости от диаметра полиэтиленовой трубы и глубины заложения существующего трубопровода. Размеры приемного котлована, как правило, зависят только от конфигурации узла, который будет собран в котловане после окончания работ по протаскиванию полиэтиленовой трубы.

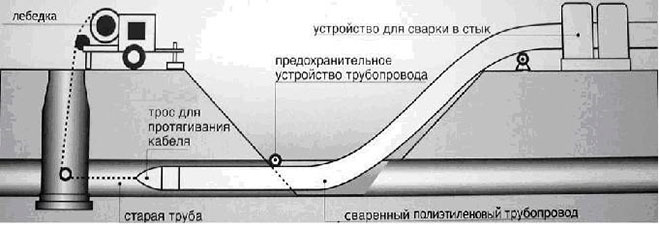

Перед началом санации ремонтируемый участок проверяют на «проходимость». Для этого через трубопровод протаскивают «шаблон» из куска стальной трубы, диаметр которой немного превышает диаметр пластмассового трубопровода. При успешном результате проверки начинают протаскивание полиэтиленовой трубы в старый трубопровод:

Недостатком данной технологии является существенное уменьшение условного прохода трубопровода, прежде всего за счет кольцевого зазора между стенками старой и новой труб. Например, при санации стальной трубы диаметром 400 мм внутренний диаметр может уменьшиться до 300 мм.

Чтобы устранить указанный недостаток необходимо пластмассовый трубопровод предварительно деформировать, уменьшая его наружный диаметр. Таким образом, используется свойство эластичности полиэтиленовой трубы до протаскивания. После протаскивания пластиковая труба восстановит прежнюю форму без потери прочности. Для этого перед вводом в старый трубопровод новую полиэтиленовую трубу нагревают и протягивают через сужающее устройство таким образом, что ее диаметр уменьшается примерно на 15%. Это облегчает последующее протаскивание ее внутрь старой трубы. После размещения новой трубы в требуемом положении внутрь ее подают горячий воздух или воду, она расширяется до прежних размеров путем. Этот метод используют для ремонта трубопроводов от 75 до 600 мм.

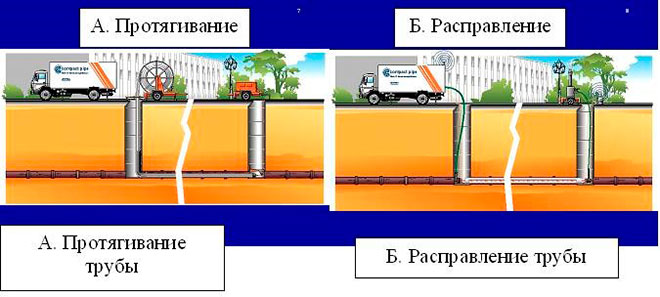

Иногда поступают по-другому. Новую полиэтиленовую трубу из высокопрочного полиэтилена предварительно в базовых условиях сильно деформируется в процессе термомеханической обработки, с целью уменьшения ее поперечного сечения. В таком виде она наматывается на барабан и транспортируется к месту производства работ. Внутрь реконструируемого трубопровода трубу протягивают с помощью обычной лебедки. После установки на место новую трубу обрезают, закрывают с обоих концов и подают внутрь паровоздушную смесь. В результате восстанавливается круглая форма трубы, и она плотно примыкает к стенкам старого трубопровода. За один цикл можно отремонтировать участок водопровода до 800 м с диаметром от 100 до 500 мм.

К сожалению, данные технологии не применимы для санации трубопроводов с одним или несколькими углами поворота, а также с местными сужениями. Кроме того, если пластмассовая труба подобрана недостаточно точно, в частности, ее наружный диаметр после восстановления первоначальной формы несколько больше внутреннего диаметра старого трубопровода, на новой трубе образуется складка. Это ухудшает гидравлические характеристики трубопровода, вызывает отложение осадков. Более прогрессивны сплошные полимерные рукава.
