Монтаж, прокладка трубопроводов.

Прежде чем рассмотреть монтаж полиэтиленовых трубопроводов остановимся на методах прокладки, а соответственно на монтаже исходя из методов прокладки и условий для монтажа полиэтиленовой трубы. Впрочем Вы можете начать рассмотрение с того что Вам удобнее

Внимание! Вопросы, связанные с монтажными и укладочными работами газопроводов из полиэтилена, а также укладки длинномерных газовых труб, рассматриваются отдельно.

Методы прокладки труб

1. Непрерывная прокладка

   Метод непрерывной прокладки труб заключается в протаскивании труб ПЭ в ремонтируемый трубопровод при помощи лебедки. Этот метод требует использования мощных лебедок, при помощи которых новая труба протаскивается внутрь старого трубопровода. Этот метод используется для реконструкции водопроводов с номинальным давлением: 10-16 кг/см², канализационных коллекторов: 4 — 6 кг/см².

2. Бестраншейная прокладка труб из полиэтилена с помощью экскаватора

3. Горизонтальное направленное бурение

4. Протаскивание в старом трубопроводе

5. Сплошные полимерные рукава

6. Прокладка по склонам гор и оврагов

   В грунтах, неподдающихся ручной обработке непосредственная прокладка труб не допускается. В этом случае дно траншеи должно быть глубже и подготовлено основание под трубы из материала, пригодного к уплотнению. Таким материалом является песок и мелкий гравий с зернистостью не более 32 мм и песка с зернистостью 11 мм.

   Прокладка труб и фасонных частей на наклонных плоскостях (в горной местности) вследствие относительно большой скорости течения и относительно большой массы воды происходит смещение трубопровода, которое необходимо предотвратить. Усилия сдвига нейтрализуются с помощью бетонных упоров, форма которых, зависит от уклона трубопровода. Устанавливаются они всегда на трубах НПВХ позади раструба, трубы ПЭ крепятся специальными хомутами, которые в свою очередь крепятся к железобетонным упорам анкерными болтами. Количество упоров указывается в проекте и зависит от уклона трубопровода. Нормативные материалы СНиП III-42-80 Магистральные трубопроводы.

7. Прокладка в артезианских скважинах

8. Врезка в существующий трубопровод

Монтаж

• Соединение методом сварки
• Соединение компрессионными фитингами

Трубы с защитным покрытием GEROfit^®R

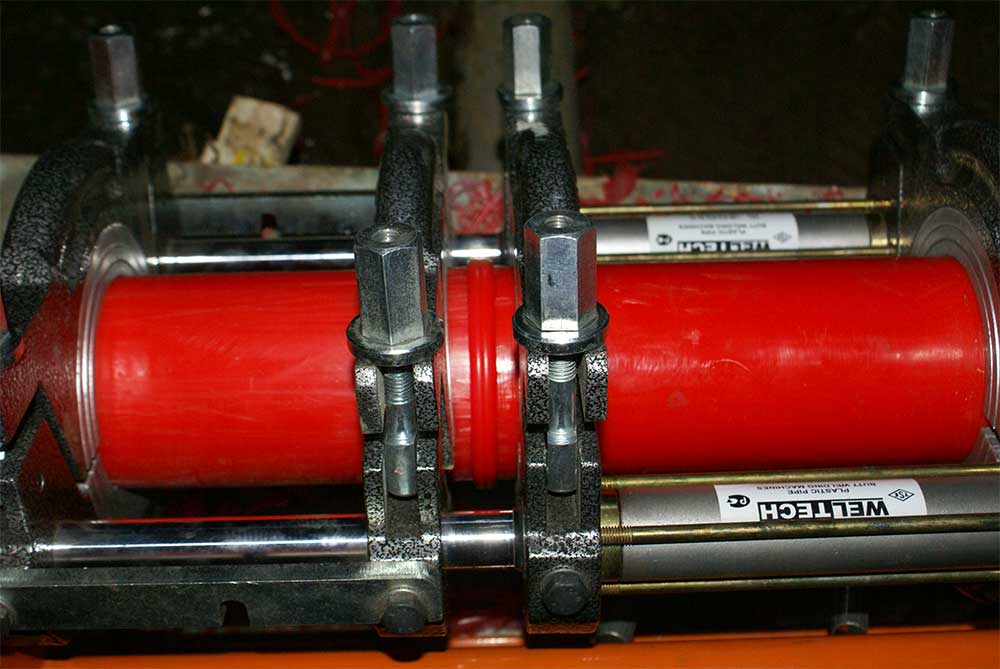

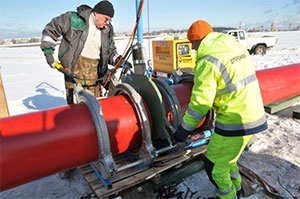

Лучший способ для соединения труб с защитным кожухом GEROfit^®R – это сварка нагретым инструментом встык. Этот метод гарантирует быстрое соединение данных труб в любых ситуациях. Фиксация труб, их рихтовка и торцевание - и уже можно приступать к непосредственному процессу сварки. Не нужны больше ни очистка несущей трубы от защитного кожуха, ни последующая защита сварного шва.

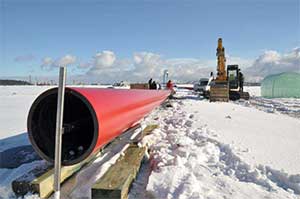

Бестраншейная укладка: эффективно и чисто

Преимущества метода неоспоримы:

• экономия времени и средств без повреждения построек, нарушения транспортного сообщения и строительного шума над трассой пролегания трубопровода, т. е. укладка трубопроводов под естественными и искусственными препятствиями без нарушения режима их обычного функционирования
• без существенного вмешательства в грунтовые воды и почву, системы флоры и фауны, сохраненный плодородный слой почвы, так как не требуется устройство траншей или туннелей.

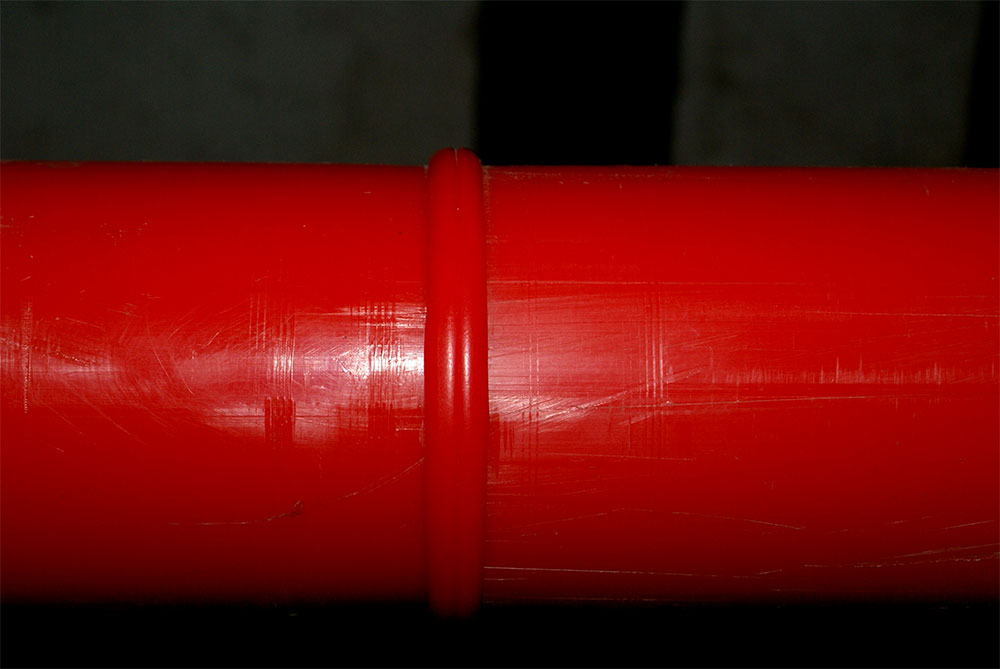

Особенности трубопроводов ТЕХСТРОЙ TR

При строительстве трубопроводов используются те же методы сварки, что и при сварке труб из «обычного» полиэтилена.

Так как эти полиэтилены разных марок имеют разные технологические свойства, допускается сваривать изделия, изготовленные из одной и той же марки полиэтилена.

Для обеспечения соединения полиэтилен – металл допускается использовать только фланцевые соединения, специальные электромуфтовые переходы полиэтилен-металл и соединения с использованием специальных муфт. Использование неразъемных соединений сталь-полиэтилен не допускается.

Трубы с защитной оболочкой PROSAFE

Система труб PROSAFE производится специально для строительства трубопроводов различного назначения для укладки труб в траншеи без использования специальной их подготовки и засыпки песком, в том числе в скальных, гравийно-галечных, щебенистых (кроме валунных) и т.п. грунтах. Эти трубы могут быть использованы при применении бестраншейных технологий строительства трубопроводов: горизонтально-направленное бурение, релайнинг и других. Устойчивость к повреждениям основной трубы позволяет использовать систему труб PROSAFE для реализации высокоэффективных методов прокладки трубопроводов.

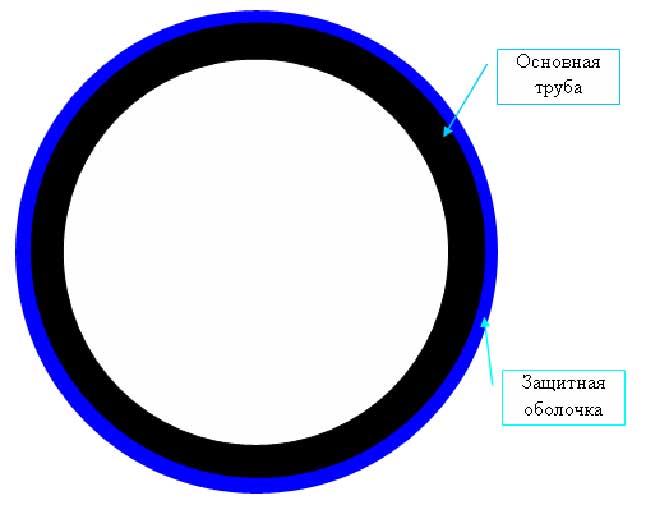

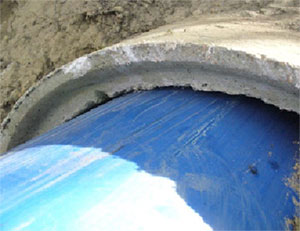

Повышенная устойчивость системы труб PROSAFE обусловлена наличием защитной оболочки из полипропилена с различными модифицированными добавками, включая минеральные, которая имеет высокую стойкость к царапинам. Незначительное сцепление оболочки и поверхности основной трубы, но достаточное для проведения протаскивания трубы при санации или бестраншейной прокладке трубопроводов, делает невозможным распространение трещин в стенке основной трубы при повреждении защитной оболочки, которые могут возникнуть при транспортировании, монтаже и эксплуатации труб. Трубы PROSAFE обладают чрезвычайно высокой устойчивостью к возникновению дефектов поверхности основной трубы и высокой стойкостью к воздействию точечных нагрузок, которые могут возникнуть в процессе эксплуатации трубопроводов от воздействия неоднородностей грунта.

Так, при протаскивании труб в процессе санации трубопровода повреждения возникают со стороны наружной поверхности защитной оболочки, наружная поверхность основной трубы остается неповрежденной. Поскольку защитная оболочка и основная труба не представляют собой единое целое, распространения повреждения внутрь стенки основной трубы не происходит. При воздействии на трубу неоднородностей грунта засыпки сила воздействия распределяется на большую площадь за счет защитной оболочки, и это предотвращает возникновение повреждения основной трубы. При строительстве трубопровода с использованием труб системы PROSAFE используются обычные методы сварки. При использовании электромуфтовой сварки требуется удалить защитную оболочку с концов труб на необходимой длине, что выполняется достаточно легко вручную. В случае стыковой сварки защитную оболочку можно не удалять.
