Горизонтальное направленное бурение
Прокладка полиэтиленовых трубопроводов методом горизонтального направленного бурения делится на три этапа:
- Бурение пилотной (экспериментальной) скважины
- Расширение ее под проектный диаметр
- Протаскивание плети полиэтиленового трубопровода
Бурение пилотной (экспериментальной) скважины особо ответственный этап бестраншейной прокладки, от которого зависит конечный результат. Оно осуществляется при помощи породоразрушающего инструмента — буровой головки со скосом в передней части и встроенным ИЗЛУЧАТЕЛЕМ. Буровая головка соединяется посредством полого корпуса с гибкой приводной штангой, что позволяет управлять процессом строительства пилотной скважины и обходить встретившиеся на пути препятствия в любом направлении в пределах естественного изгиба протягиваемой рабочей нити.
Буровая головка имеет отверстия для подачи специального бурового раствора, который уменьшает трение на буровой головке и штанге, предохраняет скважину от обвалов, охлаждает буровую головку, разрушает породу и очищает скважину от ее обломков, вынося их на поверхности. Контроль над местонахождением буровой головки осуществляется с помощью приемного устройства локатора, который принимает и обрабатывает сигналы, поступающие от передатчика, встроенного в буровой головке.
На мониторе отображается информация о месте нахождения, уклоне, глубине, азимуте буровой головки. Эти данные являются определяющими для контроля соответствия траектории прокладываемого трубопровода с проектной, и минимизирует риск излома рабочей нити. При отклонении буровой головки от проектной траектории оператор останавливает вращение буровых штанг и устанавливает скок буровой головки в нужное положение. Затем осуществляем продавливание буровых штанг, устанавливаем скос буровой головки в нужном положении с целью коррекции направления строительства пилотной скважины, завершается ее выходом в заданной проектной точке.

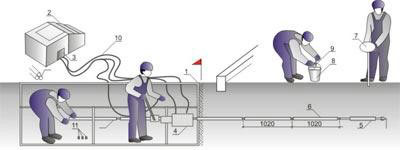

Прокол с помощью установки горизонтального бурения
Сущность метода состоит в проходке или расширении горизонтальных скважин и затягивании в них труб (диаметром до 400 мм) с помощью пробойников (пневмопробойников, гидропробойников) или забивки в грунт стальных трубопроводов диаметром 400-1400 мм посредством пневмоударных машин. Пневмопробойники имеют обтекаемый цилиндрический корпус, в котором размещен ударник и воздухораспределительный механизм. Ударник под действием сжатого воздуха наносит удары по корпусу, передвигая его. Передвижение корпуса может происходить как в прямом, так и в обратном (реверс) направлениях.
-
- 1. коробчатая платформа;
- 2. силовая установка;
- 3. распред. устройство;
- 4. рабочий цилиндр;
- 5. бур диаметром 63 мм;
- 6. штанга диаметром 44 мм
- 7. локатор;
- 8. ведро с краской;
- 9. кисть малярная;
- 10. гидравлические шланги;
- 11. пластмассовые колпачки.
К преимуществу метода прокола можно отнести то, что проход пробойника происходит с большой скоростью и незначительным уплотнением грунта в окружающем его пространстве. Это обстоятельство особенно важно, если требуется проложить трубопроводы в грунте на близком расстоянии друг от друга, вблизи от действующих коммуникаций или на большом расстоянии до поверхности, позволяя тем самым не нарушать структуру почв и не провоцировать какие-либо деформации в зоне прокладки многочисленных подземных коммуникаций. На рисунке представлена схема выполнения прокола с помощью установки горизонтального бурения.

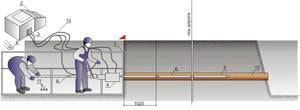

Бурение с расширением скважины с помощью установки горизонтального бурения
Сущность метода состоит в использовании специальных буровых станков (буров, штанг), которые осуществляют предварительное (пилотное) бурение по заранее рассчитанной траектории с последующим расширением скважины (с помощью набора расширителей) и протаскиванием в образовавшуюся полость трубопровода.
-
- 1. коробчатая платформа;
- 2. силовая установка;
- 3. распред. устройство;
- 4. рабочий цилиндр;
- 5. расширитель;
- 6. штанга диаметром 44 мм
- 7. ключ трубный №4;
- 8. пластмассовые колпачки;
- 9. приемный котлован;
- 10. гидравлические шланги.
На рисунке показана схема бурения с расширением скважины с помощью установки горизонтального бурения.

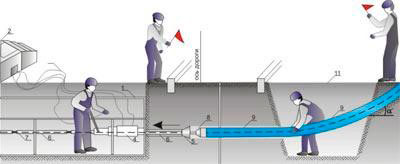

Протаскивание полиэтиленовой трубы с помощью установки горизонтального бурения
Сущность метода состоит в использовании специальных буровых станков (буров, штанг), которые осуществляют предварительное (пилотное) бурение по заранее рассчитанной траектории с последующим расширением скважины (с помощью набора расширителей) и протаскиванием в образовавшуюся полость трубопровода. На следующем рисунке показан общий вид установки.
-
- 1. коробчатая платформа;
- 2. силовая установка;
- 3. распред. устройство;
- 4. рабочий цилиндр;
- 5. расширитель;
- 6. штанга диаметром 44 мм
- 7. ключ трубный №4;
- 8. захват;
- 9. труба ПЭ;
- 10. гидравлические шланги;
- 11. приемный котлован.
При необходимости изменение направления бурения достигается с помощью определенной конструкции буровой головки, которая на небольших и средних буровых установках напоминает граненый заступ.
Рекомендуемые соотношения диаметров реконструируемых и протягиваемых полиэтиленовых труб
Диаметр существующего стального трубопровода, мм | Диаметр рекомендуемых полиэтиленовых труб, мм | Коэффициент уменьшения проходного сечения | |
---|---|---|---|
SDR 11 | SDR 17,6 | ||
40 | 20 | 8,6 | - |
50 | 32 | 4,9 | - |
65 | 40 | 4,6 | - |
80 | 50 | 4,2 | - |
100 | 63 | 3,8 | - |
125 | 110 | 2,8 | - |
150 | 110 | 2,8 | - |
200 | 160 | 2,6 | 2,2 |
250 | 225 | 2,6 | 2,2 |
300 | 250 | 2,3 | 2,0 |
350 | 300 | 1,9 | 1,7 |

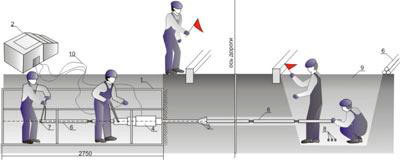

Пропуск штанг через старую трубу
-
- 1. коробчатая платформа;
- 2. силовая установка;
- 3. распределительное устройство;
- 4. рабочий цилиндр;
- 5. бур диаметром 63 мм;
- 6. штанга диаметром 44 мм
- 7. локатор;
- 8. ведро с краской;
- 9. кисть малярная;
- 10. гидравлические шланги;
- 11. пластмассовые колпачки;
- 12. старая труба.
Сущность метода состоит в использовании специальных буровых станков (буров, штанг), которые осуществляют функцию затягивания труб и кабелей в полость трубопровода.

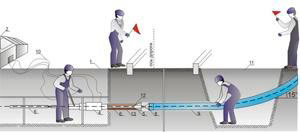

Замена старой трубы на новую трубу с увеличения диаметра
В случае невозможности реабилитации трубопроводов путем нанесения внутренних оболочек их подвергают разрушению с помощью специальных устройств — пневмоударных машин. После разрушения на место старого трубопровода протягивается новый, как правило, гибкий трубопровод.
Замена труб методом разрушения имеет преимущества по сравнению с другими методами:
- он более дешевый и при его реализации не нарушается движение транспорта, т.е. может применяться в условиях плотной городской застройки;
- увеличение диаметра ведет к повышению пропускной способности трубопровода;
- может использоваться полиэтиленовый трубопровод, который не имеет стыковых соединений, выдерживает большие нагрузки и имеет срок эксплуатации 50-100 лет;
- можно использовать в нестабильных грунтовых условиях;
- по сравнению с открытыми способами прокладки трубопроводов метод дает меньший риск повреждения существующих коммуникаций;
- уплотнения грунта имеет место не в такой степени, как при использовании других методов прокладки;
-
- 1. коробчатая платформа;
- 2. силовая установка;
- 3. распределительное устройство;
- 4. рабочий цилиндр;
- 5. расширитель;
- 6. штанга диаметром 44 мм
- 7. ключ трубный;
- 8. захват;
- 9. труба полиэтиленовая;
- 10. гидравлические шланги;
- 11. приемный котлован;
- 12. головка продольной резки;
- 13. старая труба.
Особенность метода состоит в минимальной разработке грунта при реконструкции сетей и сооружений. На рисунке показана замена старой трубы на новую трубу с увеличением диаметра.

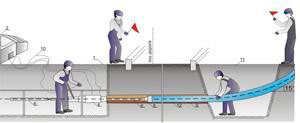

Замена старой трубы на новую трубу с уменьшением диаметра с помощью установки горизонтального бурения
-
- 1. коробчатая платформа;
- 2. силовая установка;
- 3. распределительное устройство;
- 4. рабочий цилиндр;
- 5. расширитель;
- 6. штанга диаметром 44 мм
- 7. ключ трубный;
- 8. захват;
- 9. труба полиэтиленовая;
- 10. гидравлические шланги;
- 11. приемный котлован;
- 12. старая труба.
Сущность метода состоит в использовании специальных буровых станков (буров, штанг), которые осуществляют протаскивание в существующую полость трубопровода новый трубопровод. При этой технологии происходит значительное уменьшение живого сечения трубопровода.
