Прокладка трубопроводов. Вариант № 2.

Способ бестраншейной прокладки труб из полиэтилена с помощью экскаватора

Прокладка труб в старых трубопроводах представляет собой обновление старых трубопроводных систем. Однако, весьма важно иметь полное представление об усилиях и напряжениях, которым подвергаются трубы при установке.

•
  • 1. старая труба;
  • 2. полиэтиленовая труба;
  • 3. капроновая чалка;
  • 4. подвижный ролик;
  • 5. носовой конус.

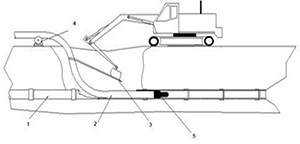

  На рисунке показан способ монтажа трубопроводов ПЭ при помощи экскаватора. Предварительно сваренная плеть из труб ПЭ укладывается на подвижные ролики. На один конец трубы либо приваривается, либо при помощи болтового соединения, крепится носовой конус.

Конец трубы с носовым конусом заводится в старый трубопровод. На ПЭ трубопровод закрепляется один конец капроновой эластичной чалки, другой конец крепится на зуб ковша экскаватора. Плавно, без рывков, постепенно плеть затягивается в старый трубопровод. При введении ПЭ трубы в существующий трубопровод наружная поверхность ПЭ может получить повреждения, например, в виде царапин, если не принять специальных мер. К этим мерам относятся удаление заусенцев и острых кромок с существующих труб, осмотр при помощи замкнутой телевизионной системы и защита новой трубы в зоне введения, в частности в зоне прохождения ею обрезанного края старой трубы. Следует следить за тем, чтобы глубина царапин не превосходила 10% от толщины стенки. Поэтому рекомендуется применять ПЭ трубы с толщиной стенки не менее 5 мм.
