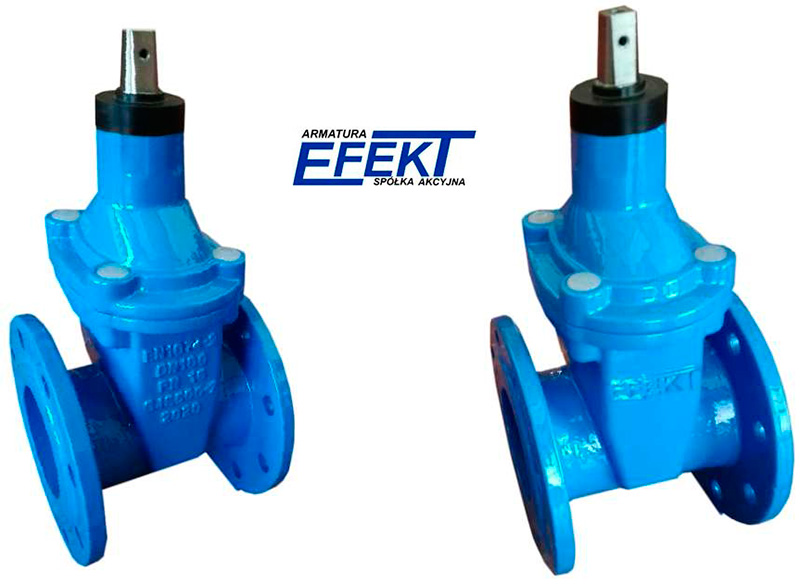

Задвижка фланцевая клиновая efekt f4 ggg ductile iron valve

•
  • Давление: PN 10, PN 16
  • Цвет: ral 5015
  • Размеры (мм): 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600
  • Каталог, сертификаты efekt
  • Прайс на продукцию efekt


Задвижка фланцевая клиновая efekt f4 ggg ductile iron valve предназначена для систем водоснабжения и других неагрессивных систем с температурой носителя до 70 градусов. Применяется для подземной установки в колодец, а также для установки без колодцев в землю под ковер. Глубина залегания при установке вне колодцев определяется диапазоном регулировки телескопических удлинителей (три вида) от 600 мм по 3500 мм с учетом высоты задвижки (плюс высота задвижки).

Задвижка фланцевая F4 европейского завода-изготовителя efekt в наличии на складе в Санкт-Петербурге и представлена следующими диаметрами DN (ДУ): 50 мм, 65 мм, 80 мм, 100 мм, 125 мм, 150 мм, 200 мм, 250 мм, 300 мм, 350 мм, 400 мм, 500 мм, 600 мм. Соответствует европейским и российским стандартам качества. Цена указана справа от фото в прайсе на продукцию efekt. Кроме цены там же в каталоге указаны материалы, конструктивные, весовые характеристики и размеры.

Купить задвижку у нас легко. Наличие и цену можно уточнить по телефону, а также получить подробную консультацию в отделе продаж. Действует гибкая система скидок.

Штурвалы, ковера, телескопические удлинители комплектуются отдельно.

• Материалы задвижки f4 ggg ductile iron valve

  • Корпус и крышка изготовлены из ковкого чугуна GJS-500-7 для PN10/16, внутренняя камера корпуса включает в себя два направляющих ребра, что гарантирует идеальное движение центральной оси, полное отверстие по всей длине внутренней камеры. Корпус в соответствии с EN 558+A1: 2012, DIN3202.
  • Фланцевое соединение в соответствии с EN 1092-2:1999 [DIN 2501].
  • Крышка задвижки соединена с корпусом четырьмя болтами с антикоррозионной защитой, расположенными в глухих гнездах.
  • Шток изготовлен из нержавеющей стали 1.4021 с катаной резьбой и монолитной конструкцией.
  • Подшипник-уплотнитель защищен от отвинчивания, гарантирует многократное открытие-закрытие и плавное движение штока. Возможна замена уплотнения под давлением.
  • Запорный клин изготовлен из ковкого чугуна GJS-500-7, полностью покрыт epdm или nbr резиной. Клин имеет форму, гарантирующую низкое трение при частом открытии-закрытии и длительный срок службы.
  • Чистящая прокладка защищает шпиндель от внешних загрязнений.
  • Уплотнение epdm/nbr — уплотнительное кольцо для уплотнения штока.
  • Донное уплотнение штока — уплотнительные кольца epdm/nbr гарантируют герметичность и устойчивсть к коррозии.

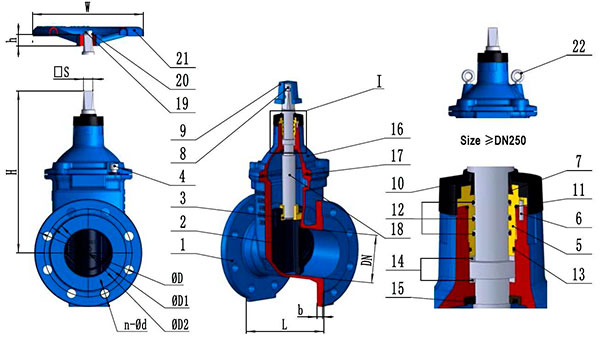

  Обозначение	Название	Материал
  1	Корпус	Ковкий чугун EN-GJS-500-7
  2	Клин	Ковкий чугун EN-GJS-500-7/epdm
  3	Гайка крепления клина	Латунь
  4	Болт	Сталь Zn или A2
  5	Втулка	Латунь
  6	Блокировочный штифт S	Нержавеющая сталь
  7	Фасонное уплотнение	nbr
  8	Болт	Сталь Zn или A2
  9	Гайка шпинделя	Ковкий чуг. EN-GJS-500-7 (optional)
  10	Фасонное уплотнение	epdm
  11	Уплотнительное кольцо	epdm
  12	Уплотнительное кольцо	epdm
  13	Уплотнительное кольцо	epdm
  14	Шайба	ptfe
  15	Нижнее уплотнение	epdm
  16	Крышка	Ковкий чугун EN-GJS-500-7
  17	Прокладка	epdm
  18	Шпиндель	Нержавеющая сталь
  19	Болт	Сталь Zn или A2
  20	Посадочное место	Сталь Zn или A2
  21	Маховик	Серый чугун GJL-250 / Ковкий чугун GJS-500-7 / Аллюминий
  22	Подъемный винт	Сталь Zn или A2

• Конструктивные особенности задвижки клиновой efekt

  • Предназначена для воды и других нейтральных жидкостей температурой до 70° C.
  • Класс герметичности — A согласно EN -12266-1/EN 10204, испытания на герметичность и прочность в соответствии с требованиями DIN 3230-5.


  • Изготовлено в соответствии с DIN3352, размеры фланцев согласно DIN3302-F4/F5, EN558-14/15.


  • Соответствуюет для подземной установки.


  • Внутренняя и наружная поверхность покрыта антикоррозийной эпоксидной краской с мин. толщиной 250 мкм в соответствии с RAL5015 EN ISO 12944-5: 2009 и DIN 30677-2, сопротивление от электрического пробоя 3 кВА.


  • Качество в соответствии с EN ISO 9001:2015


  • Гигиенический сертификат — pzh

Техническая спецификация фланцевой задвижки efekt
