Телескопический удлинитель для задвижки фланцевой efekt
-
- Синонимы: шпиндель, шток
- Материал: ковкий чугун, сталь, полиэтилен
- Размеры: от 600 мм по 1100 мм, от 1100 мм по 2000 мм, от 1800 мм по 3500 мм
- Каталог, сертификаты efekt
- Прайс на продукцию efekt
Телескопический удлинитель (шпиндель) для задвижки фланцевой efekt диметром DN (ДУ) от 50 мм по 600 мм можно купить в Санкт-Петербурге (СПб) на ул. Салова. Имеются в наличии удлинители трех типоразмеров:
-
- от 600 мм по 1100 мм
- от 1100 мм по 2000 мм
- от 1800 мм по 3500 мм
-
Цена шпинделя указана в прайсе с учетом отгрузки со склада в СПб. При покупке на день приобретения уточняйте наличие и цену в отделе продаж.
Основные приемущества телескопических штоков (удлинителей) для задвижек.
- за счёт своей конструкции шток легко адаптируется в пределах заданного интервала к глубине залегания водопровода или напорной канализации, предохраняя трубу и задвижку от просадки почвы и от попадания почвы внутрь корпуса задвижки.
- телескопические удлинительные штоки позволяют управлять коверной задвижкой с поверхности земли;
- телескопический удлинитель легко настраиваясь под необходимую глубину залегания трубопровода может быть адаптирован к новому уровню полотна при его замене или при ремонте дорожного покрытия.
-
Особенности конструкции и применения телескопического удлинителя
- Шпиндели предназначены для ручного управления задвижками, установленными под землей
- Для газовой промышленности производятся шпиндели в желтом цвете
-
Материалы и конструктивные характеристики шпинделя efekt
- Стальные элементы защищены полиэтиленовой трубой.
- Ручка и нижняя гайка из ковкого чугуна EN-GJS-500-7

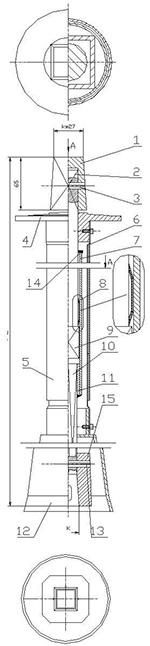

Схема Обозначение Название Материал
1 Верхняя ручка Ковкий чугун EN-GJS-500-7 2 Квадратный стержень Сталь ST3S / нерж. / оцинк. 3 Пружинный штифт Сталь ISO-8752 4 Упорная пластина hdpe 5 PE труба hdpe 6 PЕ труба hdpe 7 Квадратный профиль Сталь ST3S / нерж. /оцинк. 8 Квадратный профиль Сталь ISO-8752 9 Квадратный профиль Сталь ST3S / нерж. /оцинк. 10 Квадратный стержень Сталь ST3S / нерж. / оцинк. 11 Квадратный профиль Сталь ST3S / нерж. /оцинк. 12 Юбка шпинделя hdpe 13 Пружинный штифт Сталь. ISO-8752 14 Накладка Сталь Zn (термически оцинкованная) 15 Посадочное место Ковкий чугун EN-GJS-500-7
Габаритные характеристики телескопического удлинителя efekt
| Lmax, мм | Lmin, мм | K | Вес, кг |
|---|---|---|---|
| 1530 | 1080 | 12 | 3,5 |
| 1550 | 1100 | 14 | 4,5 |
| 1550 | 1100 | 17 | 4,5 |
| 1550 | 1100 | 19 | 4,5 |
| 1590 | 1140 | 24 | 6 |
| 1590 | 1140 | 27 | 6 |
| 1590 | 1140 | 32 | 7 |
| 1590 | 1140 | 36 | 7 |
