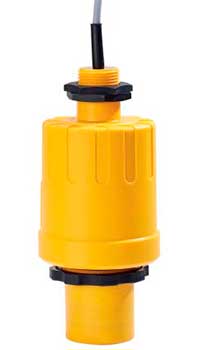

Ультразвуковой сенсор уровня Signet 2270
-
- Двухпроводный компактный датчик
- Бесконтактное измерение уровня
- Узкий угол луча 5 °
- Компактный корпус
- Электроника с полной температурной компенсацией
- Программное обеспечение для обработки сигналов, обеспечивающее высокоточные результаты измерений
- Корпус датчика из pp или pvdf обеспечивает лучшую химическую стойкость
- Молниезащита
- Интерфейс 4-20 мА (аналоговый) / hart
-
Signet серии 2270 — это прочный высокопроизводительный ультразвуковой датчик уровня, имеющий преобразователь и электронику, встроенные в один корпус. Он обеспечивает все сложные варианты обнаружения эха хорошо зарекомендовавших себя ультразвуковых передатчиков уровня типа 2260. Технология измерения уровня Signet 2270, основанная на бесконтактном ультразвуковом принципе, особенно подходит для условий, где по какой-либо причине физический контакт не может быть установлен на поверхности измеряемого материала.
Для использования в одном или нескольких резервуарах рекомендуется использовать двухпроводные датчики с использованием протокола HART или от 4 до 20 мА для прямой связи с контроллером панели. Для измерения уровня жидкости доступны диапазоны зондирования до 6 м. Корпуса датчиков Signet 2270 pp или pvdf обеспечивают химическую стойкость достаточную для концентрированного химиката.
Технология измерения уровня ультразвукового излучения основана на принципе измерения времени, необходимого ультразвуковым импульсам, чтобы совершить круговое движение от датчика до уровня и обратно. Сенсор Signet 2770 испускает ультразвуковую последовательность импульсов и принимает отраженные эхо-сигналы. Интеллектуальное электронное устройство обрабатывает принятый сигнал, выбирая эхо-сигнал и вычисляет расстояние между датчиком и поверхностью. Эхо-сигнал, отраженный поверхностью, составляет основу всех выходных сигналов ультразвукового датчика Signet 2270. Ультразвуковой сенсор уровня Signet 2700 обеспечивает надежное измерение в узких силосах с неровными боковыми стенками, а также в технологических резервуарах с различными выступающими предметами. За счёт использования малого угла в 5-7° излучаемые ультразвуковые сигналы имеют фокусировку, достаточную для проникновения через газы, пар и пенопласт.
-
Области применения
- Очищенная вода
- Деминерализованная вода
- Питьевая вода
- Морская вода
- Речная вода
Характеристики сенсора уровня Signet 2270
- Модельный ряд
- Спецификация
- Инструкция по эксплуатации
- Ассортимент
| Изделие | Рабочий диапазон, м | Подключение к процессу | Тип датчика | |
|---|---|---|---|---|
 | 2270-P-1B-4 | 0,20-4,00 | 1 ½" BSP | pp |
| 2270-P-1B-6 | 0,25-6,00 | 2" BSP | pp | |
| 2270-P-1N-8 | 0,35-8,00 | 2" BSP | pp | |
| 2270-V-1B-4 | 0,20-4,00 | 1 ½" BSP | pvdf | |
| 2270-V-1B-6 | 0,25-6,00 | 2" BSP | pvdf | |
| 2270-V-1N-8 | 0,35-8,00 | 2" BSP | pvdf | |
| 2270-P-1N-4 | 0,20-4,00 | 1 ½" NPT | pp | |
| 2270-P-1N-6 | 0,25-6,00 | 2" NPT | pp | |
| 2270-P-1B-8 | 0,35-8,00 | 2" NPT | pp | |
| 2270-V-1N-4 | 0,20-4,00 | 1 ½" NPT | pvdf | |
| 2270-V-1N-6 | 0,25-6,00 | 2" NPT | pvdf | |
| 2270-V-1B-8 | 0,35-8,00 | 2" NPT | pvdf | |
