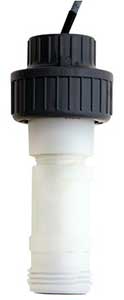

Гидростатический сенсор уровня Signet 2250
-
- Измерение уровня/глубины
- Аналоговый 4-20 мА или цифровой (S3L) выходы
- Цельный литой корпус из пвдф
- Керамическая диафрагма
- Легкая погружная установка
- Выбор двух диапазонов давления
- Длина кабеля 10 метров
- Совместимость с измерительными приборами Signet 8900, 9900 и 9950
-
Гидростатический датчик уровня Signet 2250 применяется для контроля уровня и глубины, имеет цельный литой корпус из пвдф и керамическую диафрагму, что обеспечивает стойкость к агрессивныим жидкостям. Используя гидростатическое давление, сенсор Signet серии 2250 игнорирует сигналы ложного срабатывания от паров пара, пены или любого другого мусора на поверхности жидкости. Два диапазона давлений обеспечивают оптимальное разрешение, соответствующее потребностям системы. Наличие твердотельных схем исключают дрейф.
В гидростатическом датчике уровня Signet 2250 используется датчик избыточного давления для расчета уровня жидкости в баке. Датчики манометра измеряют разницу в давлении между процессом на одной стороне диафрагмы и атмосферным давлением на противоположной стороне диафрагмы. Крошечная капиллярная трубка, проходящая изнутри корпуса датчика и вверх по длине кабеля, измеряет атмосферное давление. Измерение гидростатического уровня может быть простым и практичным решением для тех применений, где температура жидкости стабильна и постоянна.
Встроенная температурная компенсация обеспечивает превосходную точность в широких температурных диапазонах. Гидростатические датчики контроля уровня Signet 2250 доступны с запатентованным цифровым (S3L) или аналоговым 4-20 мА выходами. Интегральные адаптеры (продаются отдельно) могут быть использованы для соединения с переобразователем уровня Signet 8250 при использовании варианта монтажа встраивание.
-
Варианты применения
- Управление запасами
- Мониторинг резервуаров
- Нейтрализационные баки
- Линии нанесения покрытий
- Отходы
- Осветлители
- Защита от переполнения
Характеристики гидростатического сенсора уровня Signet 2250
- Модельный ряд
- Спецификация
- Инструкция по эксплуатации
| Изделие | Тип выхода | Рабочий максимум | |
|---|---|---|---|
 | 3-2250-11U | Цифровой (S3L) | 0.7 bar (10 psi); 7.03 м |
| 3-2250-11L | Цифровой (S3L) | 3.4 bar (50 psi); 35.15 м | |
| 3-2250-21U | Аналоговый 4-20 mA | 0.7 bar (10 psi); 7.03 м | |
| 3-2250-21L | Аналоговый 4-20 mA | 3.4 bar (50 psi); 35.15 м | |
| 3-2250-11U-1 | Цифровой (S3L) | 0.7 bar (10 psi); 7.03 м | |
| 3-2250-11L-1 | Цифровой (S3L) | 3.4 bar (50 psi); 35.15 м | |
| 3-2250-21U-1 | Аналоговый 4-20 mA | 0.7 bar (10 psi); 7.03 м | |
| 3-2250-21L-1 | Аналоговый 4-20 mA | 3.4 bar (50 psi); 35.15 м | |
