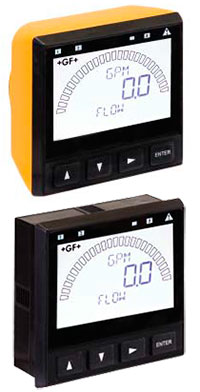

Универсальный монитор Signet 9900 SmartPro

- Возможность ввода нескольких параметров
- Большой дисплей с подсветкой и функцием автоматическим распознавания взгляда
- Цифровая гистограмма «Dial-type»
- Интуитивно понятный и «удобный» интерфейс, совместимый с устаревшими устройствами Signet ProPoint® и ProcessPro®
- Опциональные реле, обновляемые на месте
- Выбираемый режим ошибок для токовых выходов, 3,6 мА или 22 мА
- Вход от 4 до 20 мА (с дополнительным 8058 Signal Converter)
- Светодиодный индикатор предупреждения
- Мультиязычное меню устройства
- Возможность сброса к заводским настройкам
- Опциональный инструмент для конфигурирования пк comm
- Опциональный модуль H COMM для двусторонней связи
- Опциональный модуль для пакетного управления
Передатчик Signet 9900 обеспечивает одноканальный интерфейс для множества различных параметров, включая поток, pH/ORP, проводимость/сопротивление, соленость, давление, температуру, уровень и другие датчики, которые выдают сигнал от 4 до 20 мА. Передатчик 9900 (поколение II) обладает дополнительными возможностями поддержки пакетного модуля для управления дозированием. Очень освещенный дисплей и большие символы уменьшают риск неправильного понимания или неправильного толкования отображаемых значений. На дисплее отображаются отдельные строки для единиц измерения, основные и вторичные измерения, а также цифровая гистограмма «dial-type».

Универсальный монитор потока Signet 9900 SmartPro предлагается в панельной и в встаевыемой версиях. Обе конфигурации могут работать с напряжением от 12 до 32 В постоянного тока (номинал 24 В постоянного тока). Signet 9900 SmartPro также может работать одновременно с совместимыми датчиками. Устройство может использоваться со значениями по умолчанию для быстрого и легкого программирования или может быть настроено с помощью маркировки, настраиваемых минимальных и максимальных настроек набора, а также выбора единиц измерения и десятичных измерений.

Универсальные возможности параметров и модульности Signet 9900 SmartPro делают устройство хорошо подходящим для различных применений, включая очистку сточных вод, обратный осмос, деионизацию, химическое производство, отделку металла и пластмассы, скрубберы дыма, градирни и фильтрацию среды.
Области применения
- Очистки сточных вод
- Обратный осмос
- Деионизация
- Химическое производство
- Отделка металла и пластмассы
- Скруббер дыма
- Охлаждающие башни
- Медиафильтр

Варианты измерений мультиметра Signet 9900 SmartPro

Поток
- Выбрать тип датчика flow
- Установить единицы измерения
- Указать используемый выход (Частотный или цифровой)
- Если используется режим loop, установить минимальные и максимальные заданные значения от 4 до 20 мА
- Установить значение K-Factor (импульсы на единицу объема) из руководства датчика расхода
- Настроить коэффициент сумматора, функции реле
В нижней строке дисплея отображается одно из трех состояний (OFF, ON, PLS) для каждого из трех реле. Дисплей отображает оставшееся время для режима cyc low или cyc high. Реле останутся включенными при подсчете. Для сброса таймера используется пункт test relay в подменю relay основного меню. Таймер сбрасывается до 0, если условие больше не существует, когда выполняется test. Если условие все еще существует то таймер перезапустится. Более низкая чувствительность дает быстрый отклик, более высокая настройка — более медленный ответ.
Контроль уровня/объёма
- Выбрать тип датчика level/volume
- Выбрать пункт Main Measurement (Уровень или объём)
- Установить единицы измерения (FT, IN, M, CM). При необходимости можно установить единицы измерения для отображения объема volume
- Установить минимальные и максимальные значения от 4 до 20 мА
- Выбрать смещение датчика
- Если был выбран объем, то нужно указать форму объекта shape.
- Задать дату последнего обновления и начальные показатели.
В нижней строке отображается одно из трех состояний (OFF, ON, PLS) для каждого из трех реле, оставшееся время для одного из выбранных режимов cyc low или cyc high. Реле останутся включенными при подсчете. Для сброса таймера в меню relay необходимо выберать функцию test relay. Таймер сбрасывается до 0, если условие больше не существует или когда выполняется test. Если условие все еще существует то таймер перезапустится. Если измерение уровня производится датчиком давления или если выбраны единицы измерения кг или фунт необходимо ввести удельную плотность жидкости при нормальной рабочей температуре. Значение по умолчанию = 1.0000 (вода).
Измерение давления
- Выбрать тип датчика pressure
- Если используется режим loop, установить минимальные и максимальные заданные значения от 4 до 20 мА
- Установить единицы измерения (PSI, BAR, KPa)
- Указать дату последнего обновления
- При необходимости настроить функции реле
on предотвращает активацию реле при настройке, а реле в режиме pulse приостанавливают пульсирование. Выход работает до тех пор, пока пользователь не выйдет из меню cal. Выберите выкл/вкл. По умолчанию = выкл. При давлении процесса в нуле требуется задать нулевую точку для измерения.
Измерение температуры
- Выбрать тип датчика temperature
- Если используется режим loop, установить минимальные и максимальные заданные значения от 4 до 20 мА
- Установить единицы измерения (° C или ° F) и начальные значения
- При необходимости настроить функции реле
Температурный измеритель Signet 9900 SmartPro позволяет вести измерения в диапазоне -99 °C … 350 ° C. Возможно указание линейного смещения к измерению температуры. Идеальное значение — средняя температура среды. Если указано допустимое смещение на экране высветится сообщение «saving». В случае задания смещения вне диапазона на экране устройства появится сообщение «err to large to calibrate»
Измерение pH
- Выбрать тип сенсора pH
- Установить единицы измерения температуры (°C или °F)
- Если используется режим loop, установить минимальные и максимальные заданные значения от 4 до 20 мА
- Выполнить калибровку одним из доступных способов (EasyCal, Standard или Standard и Slope)
- Указать дату и начальные значения
- Выбрать источник для открытого коллектора и выходных реле (рН или температуры).
- При неоходимости выполнить настройку функции реле для собственного приложения.
Окислительно-восстановительный потенциал
- Выбрать тип сенсора orp
- Настроить округление
- Выполнить калибровку или выбрать стандартные значения
- Установить дату и начальные значения
- При неоходимости выполнить настройку функции реле для собственного приложения.
Для электродов pH и orp необходимо использование сенсора Signet 2750 DryLoc® (продается отдельно). Системы с питанием от петли не могут питаться при использовании с датчиками pH. Поэтому для использования датчиков pH требуется постоянное напряжение.
Измерение проводимости/сопротивления
- Выбрать тип сенсора cond/res
- Установить постоянную ячейки
- Выбрать единицу измерения температуры (°C или °F)
- Настроить единицы проводимости
- Если используется режим loop, установить минимальные и максимальные заданные значения от 4 до 20 мА.
- Сконфигурировать термокомпенсацию
- Установить дату и начальные значения
- Указать источники для открытого коллектора и выхода реле
- При необходимости настроить функции реле для собственного приложения.
Измерение проводимости/сопротивления или солености возможно при наличии дополнительного модуля электропроводности/сопротивления, либо электрода Signet 2850. При использовании Signet 2850 рекомендуется применять одноканальные цифровые (s3l) модели. Двухканальная модель 3-2850-63 может использоваться только с одним подключенным каналом. Модели от 4 до 20 мА 3-2850-52 и 3-2850-62 несовместимы с 9900.

Заводские установки

ячейка 0.01 (Signet 2819, 2839)

0 to 100 μS

ячейка 0.10 (Signet 2820, 2840)

0 to 1000 μS

ячейка 1.0 (Signet 2821, 2841)

0 to 10 000 μS

ячейка 10.0 (Signet 2822, 2842)

0 to 200 000 μS

ячейка 20.0 (Signet 2823)

0 to 400 000 μS
Измерение растворённого кислорода
- Выбрать тип сенсора dissolved o2
- Настроить единицы измерения (PPM, %SAT, TOR)
- Установить единицу измерения температуры (градусы или фаренгейты)
- Указать значение уровня солености
- Настроить контрольное значение барометрического давления
- Если используется LOOP, нужно выбрать минимальные и максимальные заданные значения от 4 до 20 мА.
- Выбрать источник для открытого коллектора и выхода реле (PPM или TEMP).
- При желании можно настроить функции реле для собственного приложения
Монитор растворённого кислорода предназначен для использования только с датчиками версии 3-2610-41. Запрещено использовать модель 3-2610-31. Датчики растворенного кислорода не требуют регулярной калибровки. Но если наступает момент, когда калибровка необходима, то следует нажать на ► клавиатуры устройства. Перед началом калибровки требуется ввести пароль. Пользователю будет предложено установить датчик в положение 100 %. Нажать ENTER, чтобы сохранить значение и установить точку калибровки.
