Двойная труба

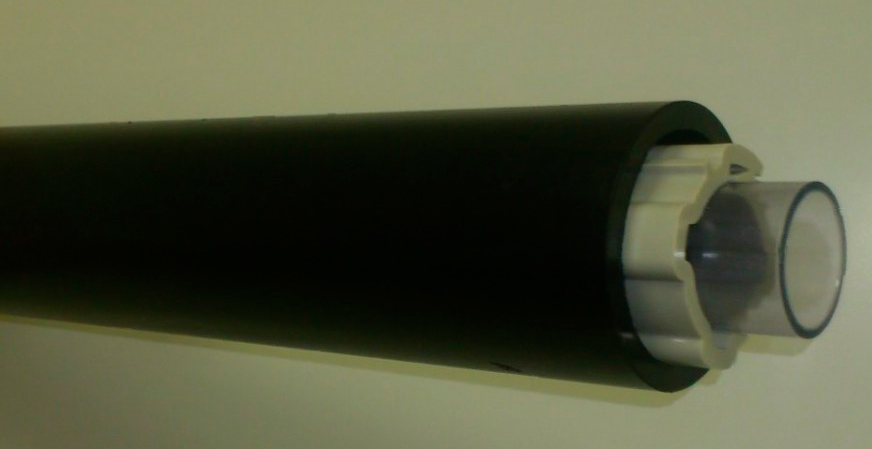

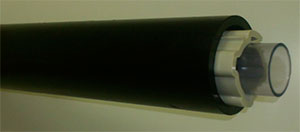

Двойная труба состоит из внутренней трубы и внешней трубы. Трубы между собой разделены с помощью специальных распорных втулок.

При компоновке трубопровода "труба в трубе" внутренняя труба может выбираться любая из существующих материалов ассортимента Georg Fischer: PVC-U, PVC-C, ABS, PP-H, PE 100, PVDF или PFA. Кроме того, эти материалы могут быть c любой из технологий соединения — склеивания, муфтовая сварка, стыковая сварка. В зависимости от материала, класс давления во внутренней трубе сохраняется PN10 или РN16.

Наружная труба обычно из PE 100. Это обеспечивает в наружном трубопроводе класс давления PN10.

•

  Трубы PVC-U

  Диаметры:

  • PN 16, SDR 13,5: 12…160 мм
  • PN 10, SDR 21: 25…315 мм
•

  Трубы PVC-U прозрачные

  Диаметры:

  • PN 16, SDR 13,5: 12…63 мм
  • PN 10, SDR 21: 25…110 мм
•

  Трубы PVC-C

  Диаметры:

  • PN 16, SDR 13,5: 32…160 мм
  • PN 10, SDR 21: 75…315 мм
•

  Трубы ABS

  Диаметры:

  • PN 10: 25…225 мм



•

  Трубы ABS COOL-FIT

  Диаметры:

  • внутренняя труба ABS PN 10: 25…225 мм
  • внешняя труба PE 100 PN 10: 90…315 мм
•

  Трубы PP-H

  Диаметры:

  • PN 10, SDR 11: 16…400 мм
  • PN 6, SDR 17,6: 25…400 мм
•

  Трубы PE-HD (PE 100)

  Диаметры:

  • PN 16, SDR 11: 16…400 мм
  • PN 10, SDR 17,6: 25…400 мм
•

  Трубы PVDF

  Диаметры:

  • PN 16: 16…225 мм
  • PN 10: 90…315 мм

• Соединение трубопровода

  • Внутренний контур

    Внутренняя труба соединяется таким же образом, как обыкновенная труба. В зависимости от материала, может быть либо склеена, либо сварена.

  • Соединение внешнего трубопровода

    После того, как закончена проверка внутренней трубы, и она признана надежной, проводится сборка внешней трубы. Внешняя труба обычно из PE100. В двойной трубопроводное системе наружная труба соединяется способом электро-сварки. Обычно используется сварочный аппарат MSA Plus 400.
