Технологии соединения

Способы соединения трубопроводов с двойной защитой:

Клеевое
Сварка

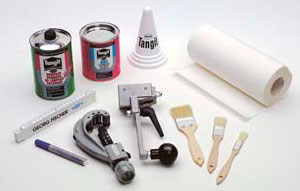

Клеевое соединение

Склеивание является простым и быстрым методом соединения, не требующим затрат на дорогое оборудование.

Для склеивания подходят материалы: PVC-U, PVC-C, ABS и Cool-Fit ABS.

Обезжириватель Tangit

Использование: после первого открытия крышки, с тупым предметом нажать крышку с сеткой внутрь. Обработка поверхности склеивания: Наносить только на сухую и освобождаются от большой грязи поверхность. Налейте очиститель на бумажную салфетку и очистите поверхность склеивания. Влажность (конденсат) должен быть очищен перед нанесением клея.

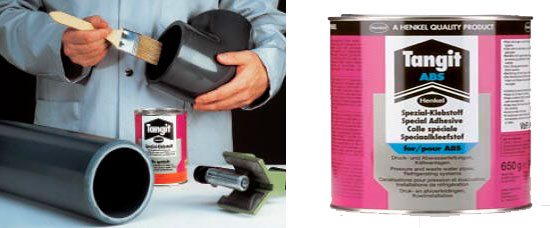

Tangit Solvent Cement (Клей)

Использование: отрежьте трубу под прямым углом и удалите фаску (15°) с наружи трубы. Тщательно очистите поверхность склеивания используя Tangit Cleaner и бумажные салфетки. Клей тщательно перемешать перед использованием. Нанесите клей на обе стороны поверхности склеивания (на трубы толстым, на фитинги тонким слоем). В течение 4 минут соедините (без вращения) трубу с фитингом. После соединения 5 минут механически не нагружайте соединение (если температура среды ниже 10 °С — 15 мин). Проверка на давление после режима ожидания: 1 бар = 1 час.

Предупреждение: раздражает глаза и дыхательные пути. Повторное воздействие может вызвать сухость и растрескивание кожи. Пары могут вызвать сонливость и головокружение. Хранить в недоступном для детей месте. Хранить в хорошо вентилируемом месте. Хранить вдали от источников возгорания — Не курить! Избегать контакта с глазами. При проглатывании немедленно обратиться к врачу и показать упаковку или этикетку. Использовать только в хорошо проветриваемых помещениях.

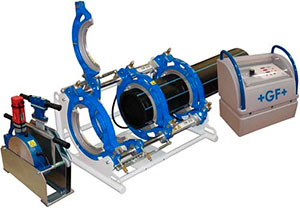

Стыковая сварка

Свариваемые материалы
- PROGEF® Standard: PP
- Polietilēns: PE-HD
- SYGEF® Standard: PVDF Standard
Технология стыковой сварки безопасное, надежное и предпочтительное соединение пластиковых труб любых размеров. Компания Georg Fischer предлагает различные типы оборудования для стыковой сварки, такие как механические, с гидравлическим приводом, с ЧПУ для использования на открытом воздухе или в цехах. Свариваемые зоны прогреваются до температуры сварки и соединяются механическим способом под высоким давлением.

Приемущества
- Короткое время для подготовки сварочного оборудования
- Высокое качество соединения
- Экономичное
- Отлично применяется на трубах большого диаметра
- Прецизионное соединение
Свариваемые размеры
- TM160 — 40…160 мм
- TM250 — 75…250 мм
- TM315 — 90…315 мм
- GF400 — 125…400 мм
- GF500 — 200…500 мм
- GF630 — 315…630 мм
- GF800 — 500…800 мм
- GF1000 — 710…1000 мм
- GF1200 — 800…1200 мм

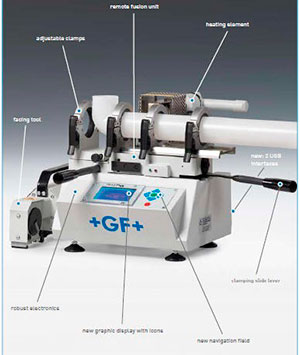

Инфракрасная сварка

Области применения
- химическая промышленность
- био- и фарминдустрия
- микроэлектроника
- измерение и контроль
- водоподготовка
- судостроение
- пищевая промышленность
При проведении инфракрасной сварки зоны сварки (фитинги, трубы, краны) нагреваются до температуры сварки без контакта с нагревательным элементом и соединяются под давлением без использования вспомогательных материалов.

Georg Fischer предлагает широкий спектр машин для сварки — для использования как в мастерской, так и на объекте.

Приемущества
- до 50% быстрее, чем стыковая сварка
- почти нет риска загрязнения (нет контакта с нагревательным элементом)
- минимальный шов с определенными размерами
- полностью воспроизводимое соединение
- небольшое напряжение материала в зоне сварки
- фактор прочности сварки 0.95

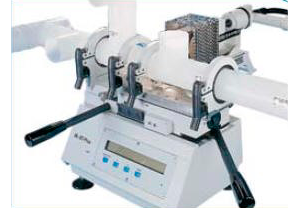

IR 63 Plus®

Сваримые материалы
- PROGEF® Standard: PP-H
- PROGEF® Natural: PP-n
- SYGEF® Plus: PVDF High Purity
- SYGEF® Standard: PVDF Standard
Свариваемые размеры
- 20 мм (½") …63 мм (2")

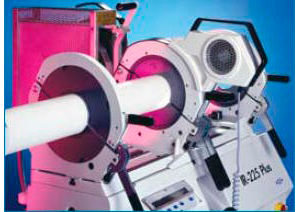

IR 255 Plus®

Сваримые материалы
- PROGEF® Standard: PP-H
- PROGEF® Natural: PP-n
- SYGEF® Plus: PVDF High Purity
- SYGEF® Standard: PVDF Standard
Свариваемые размеры
- 63 мм (2") … 225 мм (9")

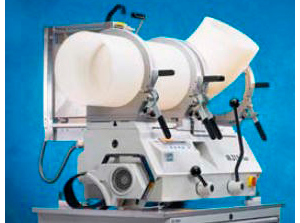

IR 315 Plus®

Сваримые материалы
- SYGEF® Plus: PVDF High Purity
- SYGEF® Standard: PVDF Standard
Свариваемые размеры
- 250 мм (10") … 315 мм (12")
BCF (Бесшовная) сварка

Процесс сварки состоит в передаче определенного количества тепловой энергии трубе и фитингу, концы которых соединяются с помощью полуобхвата нагревательным элементом. Одновременно с этим внутренняя поверхность зоны сварки поддерживается эластичным баллоном.

Полностью автоматизированный контроль процесса сварки посредствам сварочного аппарата, разработанного специалистами Georg Fischer, упрощает процесс его использования, обеспечивает высокое качество и воспроизводимость сварных соединений.

Области применения
- промышленность: фармацевтика, медицина, пищевая промышленность и другие.
Приемущества
- отсутствие мертвых зон (или зон застоя)
- очень высокий фактор прочности сварки (почти 1)
- отсутствие напряжения материала в зоне сварки
- полностью воспроизводимое соединение
- соответствует FDA, cGMP, ASME, BPE

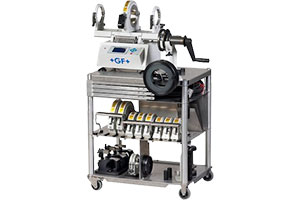

BCF-Plus d 20-63 мм

Аппарат в полной комплектации для бесшовной сварки систем трубопроводов размерами d20-63 мм, оснащен выносным сварочным блоком, 2 USB входами, монохромным дисплеем с отображением знаков на 12 языках. Питание: однофазный переменный ток (50/60 Гц) 115/230В L/N/PE

Сваримые материалы
- SYGEF® Plus, SYGEF® Standard
- PROGEF® Plus, PROGEF® Natural
В комплект поставки входит
- Корпус аппарата (1 шт.) с выносным сварочным блоком (1 шт.)
- Транспортировочный контейнер (1 шт.)
- Спецстол для работы в сверхчистых помещениях (1 шт.)
- Нагревательные элементы d20-63 мм (6 шт.)
- Зажимы для фиксации малые (2 шт.) с редукционными вкладышами d20-63 мм (24 шт.)
- Торцеватель малый (1 шт.) с лезвиями для d20-63 мм (6 шт.)
- Шланг подачи воздуха (1 шт.) в футляре (1 шт.)
- Дополнительные фиксаторы малые d20-63 мм (2 шт.)
- Инструмент для извлечения баллона со шлангом (1 шт.)
- Нож для шланга (1 шт.)
- Переходник редукционный для шланга (6-4 мм) (1 шт.), переходная муфта для шланга (4-4 мм) (1 шт.)
- Кабель - удлинитель (1 шт.)
- Руководство по эксплуатации (1 шт.)
BCF-Plus d 20-110 мм

Аппарат в полной комплектации для бесшовной сварки систем трубопроводовоснащен выносным сварочным блоком. Питание: однофазный переменный ток (50-60 Гц) 115/230 В L/N/PE

Сваримые материалы
- SYGEF® Plus, SYGEF® Standard
- PROGEF® Natural
В комплект поставки входит
- Корпус аппарата (1 шт.) с выносным сварочным блоком (1 шт.)
- Транспортировочный контейнер (1 шт.)
- Спецстол для работы в сверхчистых помещениях (1 шт.)
- Нагревательные элементы d20-110 мм (9 шт.)
- Зажимы для фиксации малые (2 шт.) с редукционными вкладышами d20-63 мм (24 шт.)
- Зажимы для фиксации большие (2 шт.) с редукционными вкладышами d75-110 мм (12 шт.)
- Вставки для зажимов d75-110 мм (2 шт.)
- Торцеватель малый (1 шт.) с лезвиями для d20-63 мм (6 шт.)
- Торцеватель большой (1 шт.) с лезвиями для d75-110 мм (3 шт.)
- Подставка для торцевателя (1 шт.)
- Шланг подачи воздуха (1 шт.) в футляре (1 шт.)
- Дополнительные фиксаторы малые d20-63 мм (2 шт.)
- Дополнительные фиксаторы большие d75-110 мм (2 шт.)
- Инструмент для извлечения баллона со шлангом (1 шт.)
- Нож для шланга (1 шт.)
- Переходник редукционный для шланга (6-4 мм) (1 шт.), переходная муфта для шланга (4-4 мм) (1 шт.)
- Кабель-удлинитель (1 шт.)
- Руководство по эксплуатации (1 шт.)
Муфтовая сварка

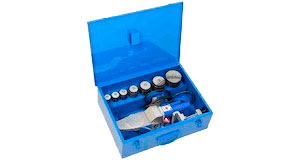

MSE63/MSE110

Сваримые материалы
- PROGEF® Standard: PP
- Полиэтилен: PE
- SYGEF® Standard: PVDF Standard
Аппарат в полной комплектации для бесшовной сварки систем трубопроводовоснащен выносным сварочным блоком. Питание: однофазный переменный ток (50-60 Гц) 115/230 В L/N/PE

Свариваемые размеры
- 16…110 мм
Приемущества
- безопасное и простое соединение
- дешёвое оборудование
- короткое время сварки
