Цокольный ввод с футляром (цвпс-гф)

Предназначен для транспортировки природного газа низкого, среднего и высокого давления.

•
  • Полиэтилен: ПЭ 100 SDR 11
  • Сталь: гост 3262-75, 10705-80 или гост 8732-78, 8734-75
  • Изоляция: полимерные ленты полилен 40-ЛИ-63 и полилен-ОБ 40-ОБ-63
  • Форм-фактор: г-образный
  • Ассортимент и цены

цвпс-гф — цокольный ввод полиэтилен-сталь Г-образный с футляром диаметрами 32x25 (32), 40x32 (38), 63x57, 90x89, 110x108, 160x159, 225x219, 315x273 (325). Стальная часть цокольного ввода с футляром изготавливается из стальных прямошовных труб гост 3262-75, 10705-80 или бесшовных труб гост 8732-78, 8734-75. Изоляция стальной части изделия осуществляется полимерными лентами полилен 40-ЛИ-63 и полилен-об 40-ОБ-63. Полиэтиленовая часть цвпс-гф изготавливается из полиэтиленовых труб ПЭ 100 SDR 11 ГАЗ. Для обеспечения защиты газопровода от внешних воздействий, цокольный ввод производится со стальным изолированным футляром.

Цена цокольного ввода «Г-образного» 32x25 (32), 40x32 (38), 63x57, 90x89, 110x108, 160x159, 225x219, 315x273 (325) с ндс указана в прайс-листе на сайте в разделе цена. Купить цвпс-гф с футляром в Санкт-Петербурге Вы можете по адресу ул. Салова 53. Уточнить наличие и цену по телефонам: (812)-449-15-34 и 449-30-73.

Цокольные вводы диаметрами 32х25 мм, 40х32 мм и 63х57 мм производятся без сварных стыков методом холодного гнутья. Остальные диаметры цокольных вводов изготавливаются через стальной отвод. Конструктивной особенностью «Г-образного» цокольного ввода с футляром является расположение неразъемного соединения полиэтилен-сталь в горизонтальной части изделия. Это препятствует промерзанию полиэтиленовой части изделия и позволяет устанавливать цвпс-гф в климатических зонах, с температурным режимом ниже 20 °С.

цвпс-гф устанавливаются в местах выхода газопровода из земли у жилых домов, а также у ГРП и УГШ и должны быть укомплектованы футлярами для предотвращения механических воздействий.

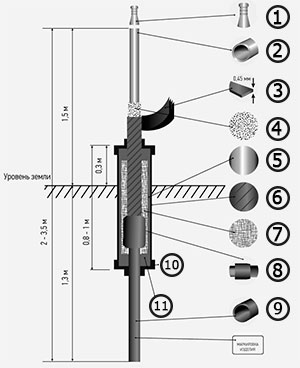

• Компоненты

  • 1 - стальной переход^*, резьба, заглушка
  • 2 - труба стальная
  • 3 - изоляционное покрытие усиленного типа
  • 4 - грунтовка полимерная
  • 5 - стальной или полиэтиленовый футляр
  • 6 - изоляционное покрытие усиленного типа на стальном футляре
  • 7 - теплоизоляционный материал
  • 8 - неразъемное соединение полиэтилен-сталь
  • 9 - труба полиэтиленовая, гост: Р50838-2009-«газ»
  • 10 - термоусаживающая трубка с клеевым подслоем
  • 11 - центрирующая вставка

^* переход изготавливается на цокольном вводе диаметром 63х57 по согласованию с заказчиком

Габаритные характеристики «Г-образных» цокольных вводов полиэтилен-сталь
