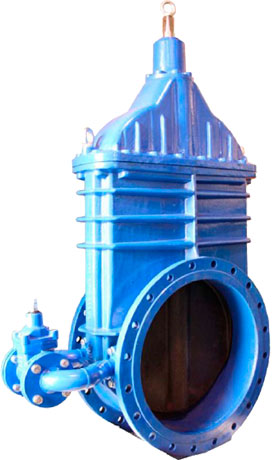

Задвижка фланцевая с байпасом и обрезиненным клином
Предназначена для сетей магистральных трубопроводов, осуществляющих транспортировку питьевой воды и химически нейтральных жидкостей.
Ассортимент и цены
-

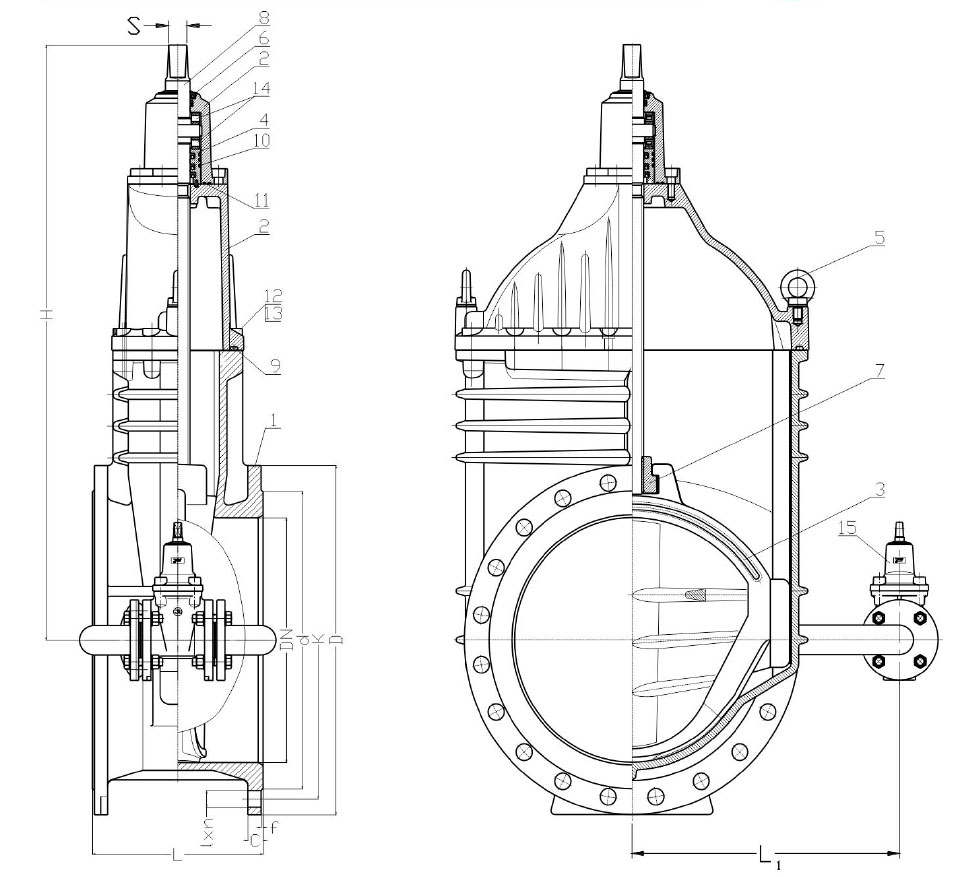

Компоненты
- 1- корпус
- 2- крышка
- 3- клин
- 4- уплотнительная пробка
- 5- рым-болт
- 6- резиновый пыльник
- 7- гайка шпинделя
- 8- шпиндель
- 9- уплотнение крышки
- 10,11- уплотнительное кольцо
- 12- болт
- 13- заглушка болта
- 14- подшипник
- 15- байпас (задвижка 2111 DN 50)
Задвижки фланцевые Jafar с байпасом и обрезиненным клином представлены размерами от DN 400 до DN 600. Существуют две серии задвижек больших размеров: короткая 2111 и длинная 2002. Задвижки Jafar этого типа имеют порошковое эпоксидное покрытие, которое защищает все её элементы от коррозии. В стандарном исполнении фланцевой задвижки Jafar байпас — это задвижка 2111 DN 50. Другие размеры байпаса доступны под заказ. Штурвал (маховик) не входит в комплект, при необходимости приобретается дополнительно. Фланцевая рассверловка задвижки Jafar с байпасом соответствует российским нормам, рабочее давление PN 16. Задвижка полностью герметична — класс герметичности «A».
Купить запорную арматуру Jafar можно в ооо «спектр-строй » по адресу: Санкт-Петербург, ул. Салова 53. На сайте Вы можете ознакомиться с ассортиментом и ценой на задвижки Jafar, заказать товар через интернет или по телефону.
Задвижки фланцевые с байпасом и обрезиненным клином типа 2111 и 2002 могут устанавливаться в подземных или наземных магистральных водопроводах на вертикальных или горизонтальных установках. Монтаж фланцевых задвижек больших размеров рекомендуется осуществлять с учетом компенсации температуры и давления трубопровода. Задвижка Jafar с байпасом и обрезиненным клином PN 16, собранная и поставленная производителем, готова к монтажу. Фланцевые задвижки серии 2111 и 2002 этого типа управляются штурвалом, ключом, удлинительным штоком или приводом.
Материалы
Габаритные характеристики фланцевых задвижек PN 16 с байпасом и обрезиненным клином
| DN | L | H | d | D | K | I | C | f | n | Кол-во оборотов до открытия | Усилия открытия (закрытия) | S | Масса, кг | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2111 | 2002 | 2111 | 2002 | ||||||||||||
| миллиметры | - | Н·м | мм | кг | |||||||||||
| 400 | 310 | 600 | 460 | 1020 | 480 | 580 | 525 (515) | 31 (28) | 28 | 4 | 16 | 32 | 315 | 350 | 40/50** |
| 450 | 330 | — | 480 | 1090 | 548 (530) | 640 | 585 (565) | 31 (28) | 30 | 4 | 20 | 32 | 365 | — | 40/50** |
| 500 | 350 | 700 | 510 | 1220 | 609 (582) | 715 (670) | 650 (620) | 34 (28) | 31,5 | 4 | 20 | 36 | 475 | 578 | 50/80** |
| 600 | 390 | 800 | 580 | 1390 | 720 (682) | 840 (780) | 770 (725) | 37 (31) | 36 | 5 | 20 | 36 | 665 | 670 | 65/80** |
| 600* | 390 | 900 | 580 | 1390 | 794 | 910 (895) | 840 | 37 (31) | 39,5 | 5 | 24 | 36 | 695 | 720 | 65/80** |
*Фланцевое соединение в соответствии PN-EN 1092-2: 1999, как для DN 700, проход DN 600.
**Доступно под заказ.
