Задвижка с обрезиненным клином фланцевая pn 25 (epdm или nbr)
Предназначена для транспортировки воды, воздуха и химически нейтральных жидкостей в зависимости от типа уплотнения.
Ассортимент и цены
-
Компоненты
- 1- корпус
- 2- крышка
- 3- клин
- 4- уплотнительная пробка
- 5- стопорное кольцо
- 6- резиновый пыльник
- 7- гайка шпинделя
- 8- шпиндель
- 9- уплотнение крышки
- 10,11- уплотнительное кольцо
- 12- болт
- 13- заглушка болта
- 14- втулка для DN 40-350
- 15- подшипник для DN > 350

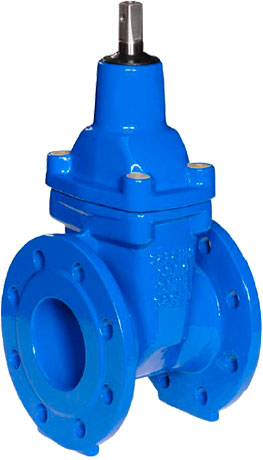

Задвижка фланцевая Jafar в исполнении PN 25 с обрезиненным клином изготовлена из ковкого чугуна и имеет повышенную стойкость к температурным воздействиям. Задвижки Jafar этого типа представлены сериями 2111 и 2002. Характерной особенностью каждой из них является то, что задвижка серии 2111 короткая, а 2002 — длинная. В стандартном исполнении фланцевая задвижка Jafar имеет эпоксидное покрытие толщиной 250 мкм, в качестве уплотнения — износоустойчивый эластомер epdm. Фланцевые задвижки Jafar с уплотнением epdm и обрезиненным клином применяются сетях передачи питьевой воды и химически нейтральных жидкостей. В случае, когда в качестве уплотнения используется nbr, область применения задвижек PN 25 ограничивается системами транспортировки технической воды либо воздуха.
Купить запорную арматуру Jafar можно в ооо «спектр-строй » по адресу: Санкт-Петербург, ул. Салова 53. На сайте Вы можете ознакомиться с ассортиментом и ценой на фланцевую задвижку Jafar PN 25, заказать товар через интернет или по телефону.
Задвижки с обрезиненным клином фланцевые PN 25 могут устанавливаться в подземных или наземных трубопроводах на вертикальных или горизонтальных установках. Эти изделия приспособлены к монтажу между фланцами трубопровода, размеры которых соответствуют фланцам задвижек PN 25. При монтаже фланцевой задвижки Jafar PN 25 следует исключить воздействие сгибающего либо растягивающего напряжения, которые возникают вследствие нагрузки массой трубопровода без подпор. Монтаж фланцевых задвижек рекомендуется выполнять с учетом компенсации температуры и давления трубопровода. Задвижка с обрезинным клином PN 25, собранная и поставленная производителем, готова к монтажу. Работы, связанные с демонтажем элементов фланцевой задвижки Jafar, могут вызвать потерю ее герметичности. Задвижки Jafar PN 25 с уплотнением epdm или nbr управляются штурвалом, ключом, удлинительным штоком или приводом.
Материалы
Габаритные характеристики фланцевых задвижек PN 25 с обрезиненным клином
| DN | L | H | d | D | K | I | C | f | n | Кол-во оборотов до открытия | Усилия открытия (закрытия) | S | Масса, кг | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2111 | 2002 | 2111 | 2002 | ||||||||||||
| миллиметры | - | Н·м | мм | кг | |||||||||||
| 32 | 130 | 140 | 145 | 76 | 140 | 100 | 19 | 18 | 3 | 4 | 9 | 10-30 | 12 | 5,3 | 6,1 |
| 40 | 140 | 240 | 220 | 84 | 150 | 110 | 19 | 19 | 3 | 4 | 11 | 14 | 9 | 10 | |
| 50 | 150 | 250 | 230 | 99 | 165 | 125 | 19 | 19 | 3 | 4 | 13,5 | 14 | 10 | 10,5 | |
| 65 | 170 | 270 | 265 | 118 | 185 | 145 | 19 | 19 | 3 | 8 | 14 | 20-60 | 17 | 14,5 | 15 |
| 80 | 180 | 280 | 290 | 132 | 200 | 160 | 19 | 19 | 3 | 8 | 17 | 17 | 17 | 19 | |
| 100 | 190 | 300 | 325 | 156 | 220 | 190 | 23 | 19 | 3 | 8 | 21 | 19 | 24 | 26 | |
| 125 | 200 | 325 | 365 | 184 | 270 | 220 | 28 | 19 | 3 | 8 | 26 | 40-120 | 19 | 31 | 36 |
| 150 | 210 | 350 | 457 | 211 | 300 | 250 | 28 | 20 | 3 | 8 | 26 | 19 | 44 | 50 | |
| 200 | 230 | 400 | 534 | 274 | 360 | 310 | 28 | 22 | 3 | 12 | 34,5 | 24 | 63 | 80 | |
| 250 | 250 | 450 | 633 | 330 | 425 | 370 | 31 | 24,5 | 3 | 12 | 42,5 | 100-250 | 27 | 100 | 111 |
| 300 | 270 | 500 | 708 | 389 | 485 | 430 | 31 | 27,5 | 4 | 16 | 51 | 27 | 127 | 162 | |
| 350 | 290 | 550 | 790 | 448 | 555 | 490 | 34 | 30 | 4 | 16 | 60 | 300-500 | 27 | 230 | 245 |
| 400 | 310 | 600 | 1020 | 503 | 620 | 550 | 37 | 32 | 4 | 16 | 58 | 32 | 315 | 343 | |
| 450 | 330 | - | 1090 | 548 | 670 | 600 | 37 | 34,5 | 4 | 20 | 65 | 32 | 385 | - | |
| 500 | 350 | 700 | 1220 | 609 | 730 | 660 | 37 | 36,5 | 4 | 20 | 63 | 36 | 480 | 550 | |
