Клиновая задвижка Hawle-A фланцевая

Предназначена для транспортировки жидкостей в трубопроводах холодного водоснабжения.

Клиновая задвижка Hawle-A фланцевая Ассортимент и ценыСтоимость запорной арматуры Hawle

Клиновая задвижка Hawle-A является первой в мире упруго-запирающейся клиновой задвижкой в монолитном корпусе. Монолитное исполнение обеспечивает повышенную прочность и долгий срок службы. Монолитная конструкция обеспечивает 100% эпоксидное покрытие, и, следовательно, 100% защиту от коррозии в соотвествии с требованиями GSK.

Купить арматуру Hawle можно в ооо «спектр-строй » по адресу: Санкт-Петербург, ул. Салова 53. На сайте Вы можете ознакомиться с ассортиментом и ценой, заказать товар через интернет или по телефону. Если есть вопросы или нужна консультация звоните. Мы всегда рады Вам помочь.

Материалы

Корпус
из ковкого чугуна EN-GJS-400/500 в соответствие с EN 1563
Шпиндель
нержавеющая сталь 1.4021
Втулка
из латуни, устойчивой к образованию цинкового налета
Клин
из ковкого чугуна EN-GJS-400/500 / 1.4301 эластомер (годный для питьевой воды), конструкция типа сэндвич, с двумя отдельными резиновыми манжетами.
Кольцо
из полиацетата
Покрытие
эпоксидное порошковое покрытие внутри и снаружи по DIN 30677-T2 в соответствие с DIN 3476 и всеми требованиями по тестированию для знака качества RAL
Задвижка Hawle-А фланцевая короткая серии 4000А

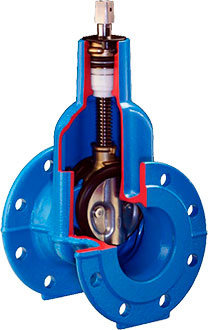

Новая конструкция клина и уплотнений, а также специальные направляющие клина обеспечивают минимальные усилия на закрытие в любой ситуации. Подвижная гайка клина, изготовленная из латуни, устойчивой к образованию цинкового налета, обеспечивает идеальное функционирование фланцевой задвижки Hawle-A даже в случае высоких нагрузок. Запирающий клин также изготовлен из чугуна EN-GJS-400/500. Проход закрывает «сэндвич» из прочной упругой резины, облегающей клин с обеих сторон. Применение специальной резины позволило надёжно перекрывать сечение прохода даже в том случае, если в нём имеются твёрдые мелкие частицы. Резина обжимает их и надёжно блокирует движение среды.

Антикоррозионный слой представляет собой сплошное покрытие эпоксидным порошком. Он наносится с обеих сторон в специальных ваннах. С этим покрытием контактирует только одна металлическая деталь задвижки Hawle-A: гайка байонет из латунного сплава, которая не повреждает покрытие. Чугунный клин в корпусе перемещается по направляющим из пластика, прочным, с отличными антифрикционными свойствами.

Широкая латунная гайка и шпиндель из нержавеющей стали с накатной резьбой имеют малую шероховатость, которая обеспечивает плавную работу этой пары и лёгкость управления. Высокоточная пластиковая втулка с кольцеобразными уплотнителями из эластомера надёжно центрирует шпиндель, гарантирует длительную работу. Уплотнители могут быть заменены без перекрытия трубопровода.

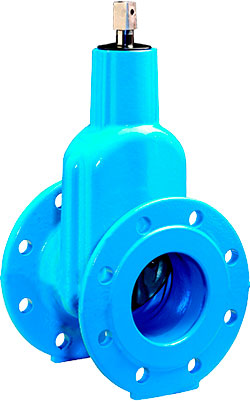

Клиновая задвижка Hawle-А длинная серии 4700А

Задвижка Hawle A фланцевая длинная

Неразъёмная клиновая задвижка с упругим запиранием отвечает требованиям ГОСТ 5762-2002. По герметичности соответствует классу А (ГОСТ 9544). Длинная фланцевая задвижка Халве-А — серия 4700А — имеет DN от 50 до 200 мм, рабочее давление PN 16. Масса Hawle-A задвижек этой серии варьируется от 9 до 47 кг. Оригинальная конструкция позволила значительно снизить вес и размеры изделий, что является однозначным плюсом при бесколодезной установке.

Применение байонетного закрепления латунной втулки шпинделя на корпусе позволило не повредить защитный порошковый слой внутри корпуса. Латунные детали, благодаря специальным добавкам, не корродируют с выделением цинка. Подшипник в горловине задвижки, пыльник и направляющие для движения чугунного клина выполнены из пластмасс. Манжеты и уплотнительные кольца — резиновые.

Все материалы предназначены для работы с питьевой водой — не содержат и не выделяют вредных веществ. Управление клиновой задвижкой Hawle-A производится с помощью штока, телескопического или фиксированного по длине. Защита штока в грунте обеспечивается ковером, регулируемым или не регулируемым по высоте.

Фланцевые задвижки Hawle-A следует устанавливать только вертикально, в колодцах или грунте. В условиях, когда задвижка постоянно находится в одном положении, её следует раз в три года полностью открыть и закрыть. При соблюдении установленных требовани перевозки, монтажа и эксплуатации производитель гарантирует срок службы заслонки — 50 лет.

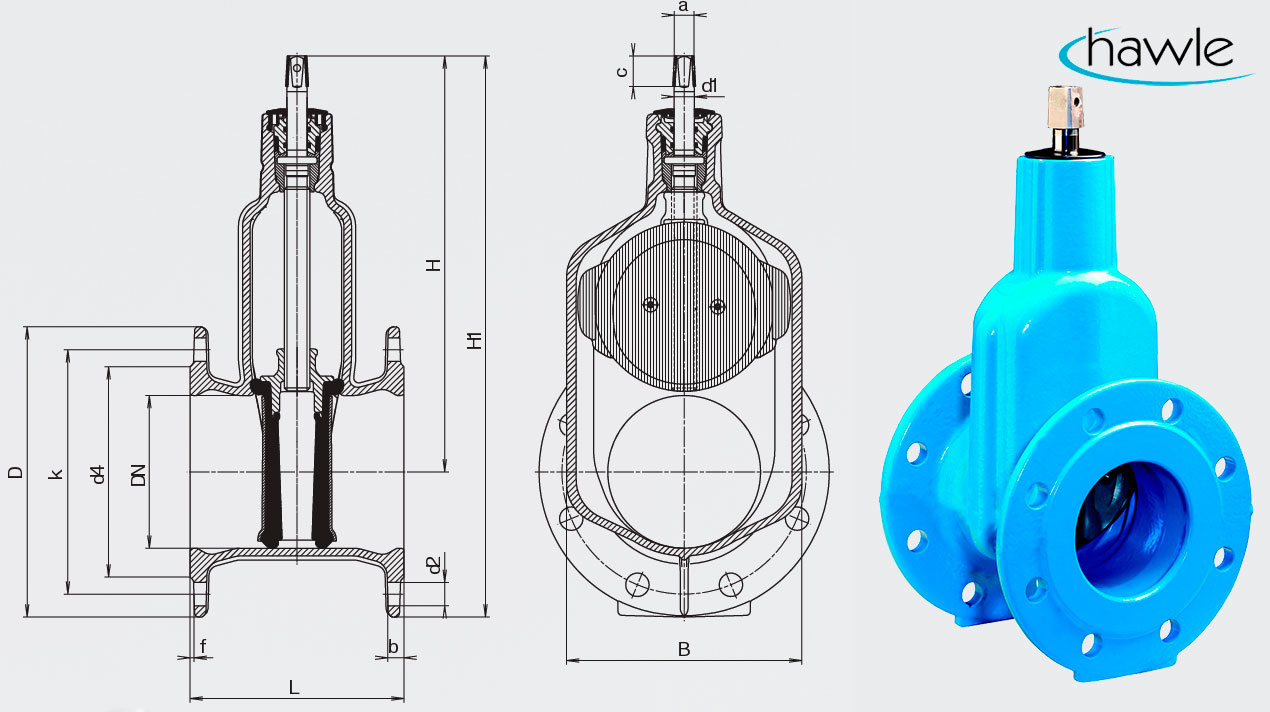

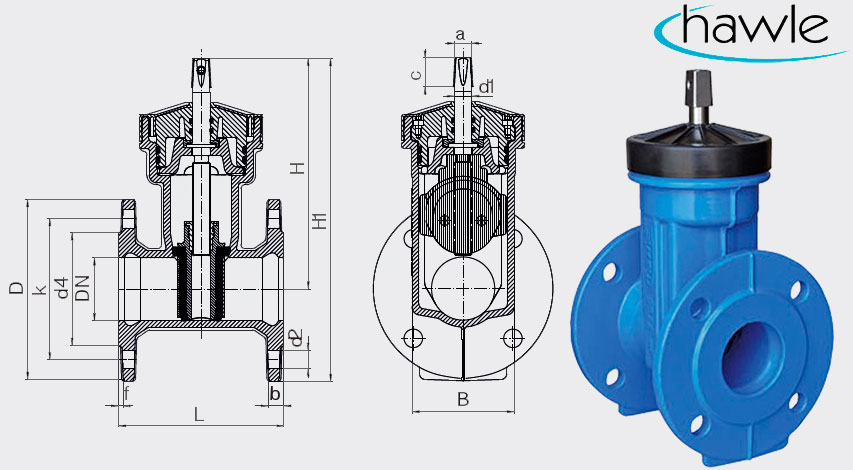

Габаритные характеристики клиновых задвижек Hawle-A

DN PN Фланец Болты Шпиндель Задвижка Вес, кг
D b k d4 f Кол-во Резьба d2 a c d1 H H1 L b
4000A 4700A 4000A 4700A
50 10 165 16 125 96 4,5 4 M 16 19 14,8 30 18 230 315 150 250 105 8,2 9,0
16
65 10 185 16 145 115 4,5 4 M 16 19 17,3 30 18 238 333 170 270 105 9,6 10,5
16
80 10 200 16 160 133 4 8 M 16 19 17,3 30 20 286 386 180 280 136 11,4 12,8
16
100 10 220 16 180 153 4 8 M 16 19 19,3 30 20 317 427 190 300 158 16,6 17,7
16
150 10 285 16 240 207 4 8 M 20 23 19,3 30 20 409 552 210 350 231 26,7 30,8
16
200 10 340 17 295 264 4 8 M 20 23 24,3 38 25 509 679 230 400 282 41,7 48,7
16 12
