Фиксирующий фланец Hawle для стальных труб
Предназначен для транспортировки воды (в том числе питьевой) в трубопроводах из стали.
Ассортимент и цены
-

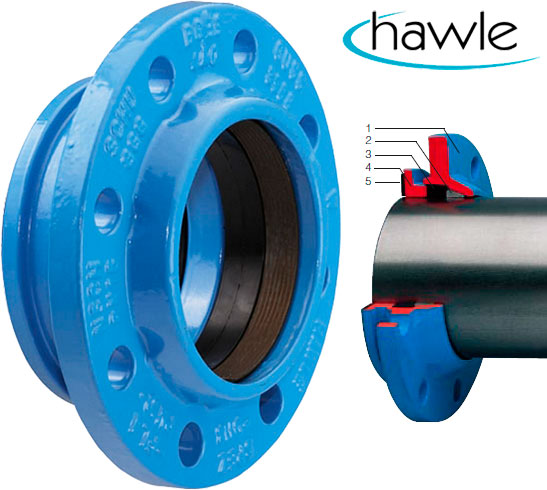

Компоненты
- Фланец
- Обжимное кольцо
- Уплотнительная втулка
- Прижимное кольцо
- Уплотнение
Фланец Hawle фиксирующий для стальных труб представлен серией 7601. Применение фиксирующих фланцев Hawle снимает необходимость поддержки трубы и дополнительных фиксирующих приспособлений для снятия осевых усилий и давления, что делает возможным разобор конструкции в любое время.
Кострукция фиксирующего Hawle фланца обеспечивает фиксацию трубы одновременно с её герметизацией. Фиксация трубы достигается за счёт обжимного кольца. Герметизация между трубами осуществляется за счет стыков между корпусом фланца и прижимным кольцом — уплотнительной втулкой. Прокладка приклеена непосредственно к фланцу Хавле. Конструкция фланца допускает повторное его использование.
Конструктивная особенность фланца позволяет использовать трубы с неперпендикулярным торцом. Технологичность таких фланцев и в том, что при подгонке труб непосредственно на месте монтажа трубопровода есть возможность исправить фланцем погрешности в длине до 15 мм. Монтаж фланцев Hawle не требует от специалистов особых усилий. Сначала фиксирующий фланец серии 7601 собирается, затем надевается на стальную трубу так, чтобы конец трубы находился от края прижимного кольца на расстоянии 10 мм. При этом, фаску с трубы снимать не нужно. Заключительным действием является затяжка болтов в перекрёстном порядке.
Купить арматуру Hawle можно в ооо «спектр-строй » по адресу: Санкт-Петербург, ул. Салова 53. На сайте Вы можете ознакомиться с ассортиментом и ценой, заказать товар через интернет или по телефону. Если есть вопросы или нужна консультация звоните. Мы всегда рады Вам помочь.
Материалы
Габаритные характеристики фланцев фиксирующих Hawle серии 7601
-
DN фланца Ø трубы, мм D K b ˜L Болты Масса, кг К-во Резьба 50 60 165 125 39 61 4 M 16 2,7 65 76 185 145 38 61 4 M 16 3,4 80 89 200 160 39 67 8 M 16 3,9 100 108 220 180 39 69 8 M 16 4,6 100 114 220 180 44 69 8 M 16 4,4 125 133 250 210 39 69 8 M 16 5,8 150 159 285 240 49 73 8 M 20 7,8 150 168 285 240 52 73 8 M 20 7,3 200 219 340 295 52 81 8 M 20 10,0
