Фиксирующий фланец Hawle для чугунных труб
Предназначен для транспортировки воды (в том числе питьевой) в чугунных трубопроводах.
Ассортимент и цены
-
Типы фланцев
- Серия 7602

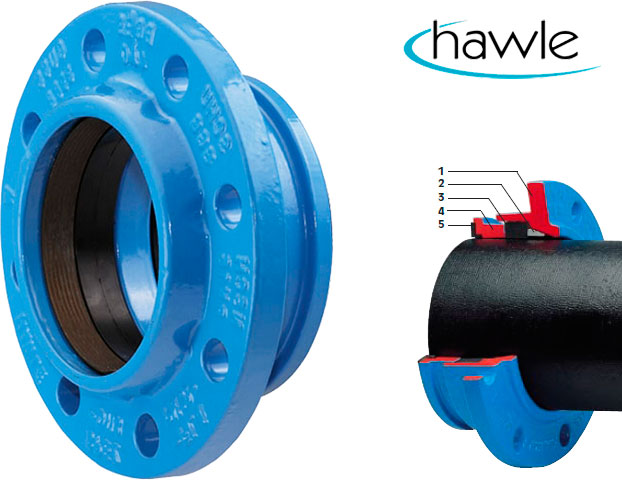

Компоненты
- Фланец
- Обжимное кольцо
- Уплотнительная втулка
- Прижимное кольцо
- Уплотнение
Фланец Hawle фиксирующий для чугунных труб применяется при прокладке трубопровода для транспортировки воды, в том числе и питьевой, с давлением до 16 бар. Использование фиксирующих Hawle фланцев снимает необходимость поддержки трубы и применения дополнительных фиксирующих приспособлений для снятия осевых усилий и давления, что позволяет разобрать конструкцию в любое время.
Купить арматуру Hawle можно в ооо «спектр-строй » по адресу: Санкт-Петербург, ул. Салова 53. На сайте Вы можете ознакомиться с ассортиментом и ценой, заказать товар через интернет или по телефону. Если есть вопросы или нужна консультация звоните. Мы всегда рады Вам помочь.
Фланцы Хавле фиксирующие изготовливаются из чугуна с эпоксидным покрытием, защищающим от коррозии. В качестве уплотнения используется полимерный каучук, годный для питьевой воды. Монтаж фланцев не требует специального инструмента.
Для жёсткой фиксации трубы и фланца Hawle используется обжимное разрезное кольцо. Прокладка герметизирует стык труб, втулка обеспечивает первоначальную фиксацию трубы и правильное положение обжимного кольца. При стягивании конструкции происходит окончательная герметизация трубного соединения, а обжимное кольцо не позволит трубе провернуться относительно фиксирующего Hawle фланца. Прижимное кольцо перед затяжкой (перекрёстной) должно выступать за срез трубы на 10 мм.
Материалы
Габаритные характеристики фланцев фиксирующих Hawle серии 7602
-
DN фланца Ø трубы, мм D K b ˜L Болты Масса, кг К-во Резьба 50 66 165 125 60 71 4 M 16 3,0 60 77 175 135 60 73 4 M 16 3,2 65 82 185 145 63 79 4 M 16 3,7 80 98 200 160 59 76 8 M 16 3,9 100 118 220 180 60 78 8 M 16 4,6 125 144 250 210 62 85 8 M 16 6,0 150 170 285 240 87 98 8 M 20 10,0 200 222 340 295 90 105 8 M 20 14,5 250 274 400 355 90 105 12 M 20 17,5 300 326 455 405 90 105 12 M 20 21,5
