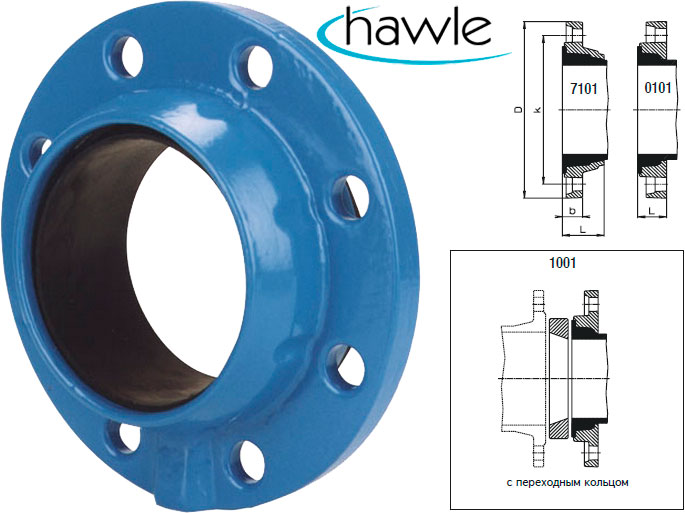

Двухкамерный фланец Hawle для стальных труб
Предназначен для водопроводных стальных трубопроводов с питьевой водой.
Ассортимент и цены
-
Типы фланцев
- Серия 7101
- Серия 0101 (фланец самоуплотняющийся — стандарт)
- Серия 1001 (фланец самоуплотняющийся — переходный)
Компоненты
- Фланец
- Уплотнительная втулка
Двухкамерные фланцы серии 7101 представляют дальнейшую модернизацию великолепно зарекомендовавших себя самоуплотняющихся фланцев Hawle. Работают в водопроводных сетях с питьевой водой при давлении 16 бар. Конструктивно двухкамерный Hawle фланец состоит из корпуса с отверстиями для стяжки с ответной арматурой и рёбрами жёсткости, исключающими разрушение корпуса при неравномерной затяжке крепежа. Двухкамерные фланцы Хавле изготовливаются из чугуна с эпоксидным антикоррозионным покрытием. Втулка сделана из эластомера, допущенного для использования в водопроводах с питьевой водой.
Купить арматуру Hawle можно в ооо «спектр-строй » по адресу: Санкт-Петербург, ул. Салова 53. На сайте Вы можете ознакомиться с ассортиментом и ценой, заказать товар через интернет или по телефону. Если есть вопросы или нужна консультация звоните. Мы всегда рады Вам помочь.
Резиновая втулка особой формы — вторая деталь фланца Хавле. Герметичность соединения обеспечивают особая форма корпуса и втулки. При стягивании эластомер втулки герметизирует стык с ответной стальной трубой. Одновременно втулка обжимает трубу, не допуская контакта её с корпусом — делает соединение жёстким, в том числе и за счёт достаточно длинного фитинга. В то же время соединение остаётся упругим, компенсирует ненужные напряжения в трубопроводе, чем снижает вероятность возникновения нештатных ситуаций.
Материалы
Габаритные характеристики двухкамерных фланцев Hawle
- Серия 7101/0101
- Серия 1001 (с переходным кольцом)
| DN фланца | Ø трубы, мм | D | K | b | ˜ L (собранный) | Болты | Масса | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 7101 | 0101 | 7101 | 7101 | 0101 | К-во | Резьба | 7101 | 0101 | |||
| 40 | 48 | — | 150 | 110 | — | — | 30 | 4 | M 16 | — | 0,9 |
| 50 | 56-57 | 165 | — | 125 | 26 | 54 | — | 4 | M 16 | 2,6 | — |
| 50 | 59/61 | 165 | — | 125 | 26 | 54 | — | 4 | M 16 | 2,6 | — |
| 60 | 67 | — | 175 | 135 | — | — | 37 | 4 | M 16 | — | 2,5 |
| 65 | 76 | 185 | — | 145 | 28 | 56 | — | 4 | M 16 | 3,5 | — |
| 80 | 89 | — | 200 | 160 | — | — | 37 | 8 | M 16 | — | 3,2 |
| 100 | 108 | 220 | 220 | 180 | 25 | 63 | 38 | 8 | M 16 | 3,8 | 4,4 |
| 100 | 114 | 220 | — | 180 | 23 | 63 | — | 8 | M 16 | 3,5 | — |
| 125 | 133 | 250 | — | 210 | 33 | 64 | — | 8 | M 16 | 6,8 | — |
| 150 | 159 | — | 285 | 240 | — | — | 45 | 8 | M 20 | — | 7,5 |
| 200 | 219 | 340 | — | 295 | 30 | 71 | — | 8 | M 20 | 8,6 | — |
| 250 | 267 | — | 400 | 350 | — | — | 48 | 12 | M 20 | — | 14,5 |
| 300 | 316 | 455 | — | 400 | 49 | 82 | — | 12 | M 20 | 18,5 | — |
| 400 | 406 | — | 565 | 515 | — | — | 60 | 16 | M 24 | — | 22,0 |
| 400 | 419 | — | 565 | 515 | — | — | 60 | 16 | M 24 | — | 36,5 |
| 500 | 508 | — | 690 | 620 | — | — | 76 | 20 | M 24 | — | 43,0 |
| DN фланца | Ø трубы, мм | D | K | ˜ L (c перех. кольцом) | Болты | Масса | |
|---|---|---|---|---|---|---|---|
| К-во | Резьба | ||||||
| 65 | 66-68 | 185 | 145 | 60 | 4 | M 16 | 5,0 |
