Фланец двухкамерный Hawle (Хавле) для труб пвх
Предназначен для транспортировки питьевой и иной воды в трубопроводах из пвх.
Ассортимент и цены
-
Типы фланцев
- Серия 5600 — равнопроходной
- Серия 5630 — переходный
Компоненты
- Фланец
- Уплотнительная втулка

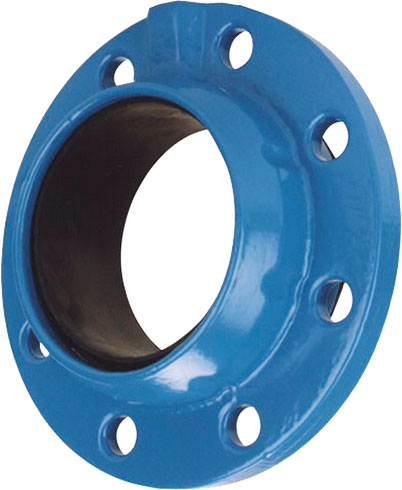

Фланец Hawle двухкамерный для труб пвх представлен двумя типами: равнопроходной серии 5600 и переходной фланец серии 5630. Двухкамерные фланцы Хавле используются при монтаже трубопровода для транспортировки воды, в том числе и питьевой, с давлением до 16 бар.
Купить арматуру Hawle можно в ооо «спектр-строй » по адресу: Санкт-Петербург, ул. Салова 53. На сайте Вы можете ознакомиться с ассортиментом и ценой, заказать товар через интернет или по телефону. Если есть вопросы или нужна консультация звоните. Мы всегда рады Вам помочь. Устройство и монтаж двухкамерного фланца, используемого как соединительная муфта, аналогичны фиксирующему фланцу.
Фланец двухкамерный Hawle состоит из корпуса и уплотнительной втулки из эластомера — материал, который допускается для использования в пищевых водоводах. Уплотнительная втулка предназначена для соединения труб пвх одинакового (серия 5600) или различного (фланцы серии 5630) диаметра. Двухкамерные фланцы Хавле изготовливаются из чугуна с эпоксидным покрытием, защищающим от коррозии.
Материалы
Монтаж двухкамерных Hawle фланцев в трубопровод из пвх
- Обрезать конец пвх трубы;
- Убедиться в отсутствии влаги на обрезанном участке трубе;
- Не снимая фаски, надеть фланец Hawle на сухую трубу;
- Надеть уплотнительную втулку.
При работе фланца на низком давлении или использовании тонкостенных труб пвх необходимо использовать поддерживающую втулку.
Габаритные характеристики двухкамерных фланцев Hawle
- Серия 5600 (равнопроходной)
- Серия 5630 (переходный)
| DN фланца | Ø трубы, мм | D | K | b | ˜L | Болты | Масса | |
|---|---|---|---|---|---|---|---|---|
| К-во | Резьба | |||||||
| 50 | 63 | 165 | 125 | 24 | 54 | 4 | M 16 | 2,0 |
| 60 | 75 | 175 | 135 | 24 | 54 | 4 | M 16 | 2,6 |
| 65 | 75 | 185 | 145 | 24 | 54 | 4 | M 16 | 3,0 |
| 80 | 90 | 200 | 160 | 25 | 60 | 8 | M 16 | 3,2 |
| 100 | 110 | 220 | 180 | 26 | 62 | 8 | M 16 | 4,1 |
| 150 | 160 | 285 | 240 | 29 | 66 | 8 | M 20 | 6,7 |
| 200 | 200 | 340 | 295 | 31 | 93 | 8 | M 20 | 9,4 |
| 200 | 225 | 340 | 295 | 24 | 92 | 8 | M 20 | 7,9 |
| 250 | 280 | 400 | 350 | 32 | 114 | 12 | M 20 | 15,5 |
| 300 | 315 | 445 | 400 | 33 | 117 | 12 | M 20 | 15,8 |
| 400 | 400 | 565 | 515 | 33 | 134 | 16 | M 24 | 27,0 |
| DN фланца | Ø трубы, мм | D | K | b | ˜L | Болты | Масса | |
|---|---|---|---|---|---|---|---|---|
| К-во | Резьба | |||||||
| 80 | 75 | 200 | 160 | 50 | 78 | 8 | M 16 | 5,1 |
| 150 | 110 | 285 | 240 | 62 | 94 | 8 | M 20 | 12,0 |
| 150 | 140 | 285 | 240 | 63 | 97 | 8 | M 20 | 8,5 |
