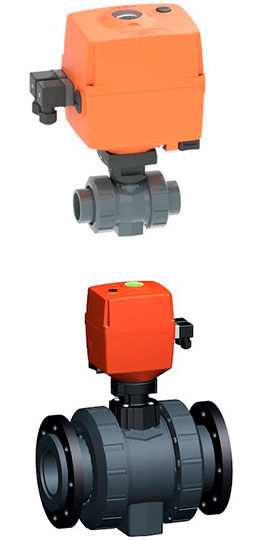

Шаровый кран pvc-u с электроприводом тип 179-184
Мощные шаровые краны pvc-u с электроприводом Georg Fischer представлены следующими типами:
- Шаровый кран pvc-u с электроприводом тип 179 — для метрических систем/стандартов;
- Шаровый кран pvc-u с электроприводом тип 182 — для американского стандарта astm (American Society for Testing and Materials);
- Шаровый кран pvc-u с электроприводом тип 183 — для брианаского стандарта BS (British Standards);
- Шаровый кран pvc-u с электроприводом тип 184 — для японского стандарта jis (Japan Industrial Standards).
Шаровый кран pvc-u Georg Fischer тип 179 применяется для запирания трубопровода с помощью электропривода. Аналогичное применение у шаровых кранов pvc-u типа 182, 183, 184.
Шаровый кран pvc-u с электроприводом тип 179 состоит из крана pvc-u тип 564 Georg Fischer, монтажного набора и самого электропривода тиа EA25, EA45, EA120 в зависимости от диаметра крана. Данный кран с электроприводом предназначен для использования на промышленных объектах. Используют данные краны с электроприводом в трубопроводе pvc-u с давлением до 10 бар.
Особенности шарового крана pvc-u тип 179 в том, что в звисимости от диаметра шарового крана pvc-u устанавливается электропривод с определенной мощностью. Для диаметров шаровых кранов pvc-u 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм и в дюймах: ⅜", ½", ¾", 1", 1 ¼", 1 ½", 2" идет электропривод тип EA25; для шаровых кранов pvc-u 75 мм идет электропривод тип EA45; для шаровых кранов pvc-u 90 мм и 110 мм идет электропривод тип EA120.
Электроприводы тип EA25 Georg Fischer, тип EA45 Georg Fischer, тип EA120 Georg Fischer имеют конструктивную возможность для добавления дополнительных аксеcсуаров (позиционер, модуль возврата, плата мониторинга, дополнительный аккумулятор для возврата при аварии). Дополнительно в электроприводы тип EA25, EA45, EA120 можно установить аксесуар Profibus (Process Field Bus) — это встраиваемая плата с шиной под стандарт IEC 61158 и EN 50170, аксессуар легко встраивается в существующую сеть Profibus и получется совместимое с Profibus DP V0 компактное исполнительное устройство с двумя разъёмами M12 для подключения.
Шаровый кран pvc-u с электроприводом тип 179 Georg Fischer имеется только в следующих размерах: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм, 75 мм, 90 мм, 110 мм и в дюймах: ⅜", ½", ¾", 1", 1 ¼", 1 ½", 2", 2 ½", 3", 4". По способу соединения шаровые краны тип 179 Georg Fischer делятся:
- Шаровый кран pvc-u с электроприводом с втулками под клеевое соединение;
- Шаровый кран pvc-u с электроприводом резьбовой;
- Шаровый кран pvc-u с электроприводом фланцевый.
Характеристики электроприводов тип EA25, EA45, EA120
- Номинальное напряжение
- переменный ток: 100-230 В, 50/60 Гц
- постоянный ток : 24 В
- Допуск номинального напряжения
- ±15%
- Класс защищённости
- IP 65 согласно EN 60529
- Температура окружающей среды
- от -10 до +50 °С
- Допустимая влажность — относительная влажность
- макс. 90%, без конденсации
- Материал корпуса привода
- полипропилен pp-gf для обеспечения химической стойкости
-
Параметры электропривода тип EA25
- Номинальная мощность: 35 Вт при 100-230 В, 40 Вт при 24 В
- Номинальный крутящий момент (пиковый): 10 (25) Нм
- Длительность цикла (открывания/закрывание — 90°): 5 сек
- Стандарт присоединение к монтажной пластине: F05
- Количество циклов (закрытие/открытие): 250 000
- Вес привода: 2,1 кг
-
Параметры электропривода тип EA45
- Номинальная мощность: 55 Вт при 100-230 В, 60 Вт при 24 В
- Номинальный крутящий момент (пиковый): 20 (45) Нм
- Длительность цикла (открывания/закрывание — 90°): 6 сек
- Стандарт присоединение к монтажной пластине: F05
- Количество циклов (закрытие/открытие): 100 000
- Вес привода: 2,2 кг
-
Параметры электропривода тип EA120
- Номинальная мощность: 50 Вт при 100-230 В, 55 Вт при 24 В
- Номинальный крутящий момент (пиковый): 60 (120) Нм
- Длительность цикла (открывания/закрывание — 90°): 15 сек
- Стандарт присоединение к монтажной пластине: F07
- Количество циклов (закрытие/открытие): 100 000
- Вес привода: 3,6 кг
