Трёхходовой шаровый кран pvc-u с электроприводом тип 167-170

Производитель

Georg Fischer (+GF+)

Материал корпуса

pvc-u

Материал втулок

pvc-u

Материал шара

pvc-u

Кольцевое уплотнение

epdm, fkm

Уплотнение шара

ptfe

Рабочее давление

pn 10

Диаметр d (мм)

16, 20, 25, 32, 40, 50, 63

Электропривод

Тип EA25 Georg Fischer

Методы соединения

раструбный, патрубковый

Стандарты

ISO, BS, ASTM и JIS

Аксессуары

Profibus

Цены

Прайс на запорную арматуру pvc-u

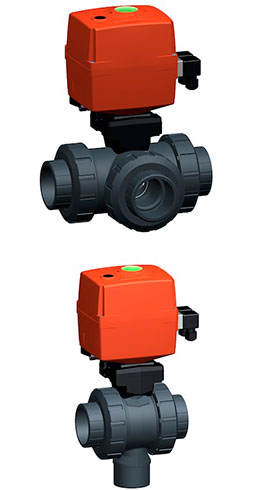

Трёхходовые шаровые краны pvc-u с электроприводом Georg Fischer делятся на следущие типы:

• Трёхходовой шаровый кран pvc-u с электроприводом тип 167 — состоит из трёхходового шарового крана pvc-u, монтажной платы и электропривода тип EA25.
• Трёхходовой шаровый кран pvc-u с электроприводом тип 170 — состоит из вертикального трёхходового шарового крана pvc-u, монтажной платы и электропривода тип EA25.

Шаровый кран pvc-u с электроприводом Georg Fischer тип 167 и тип 170 — это трёхходовой шаровый краном с электроприводом он является промышленным краном и химстойкими. Данный кран с электроприводом предназначен для использования на промышленных объектах. Исопльзуют данные краны с электроприводом в трубопроводе pvc-u с давлением до 10 атмосфер.

Особенность электроприводоа тип EA25 Georg Fischer — это возможность добавить дополнительными аксесуарами (позиционер, модуль возврата, плата мониторинга, дополнительный аккумулятор).

Дополнительно в электроприводы тип EA25 можно установить аксессуар Profibus (Process Field Bus) — это встраиваемая плата с шиной под стандарт IEC 61158 и EN 50170, аксессуар легко встраивается в существующую сеть Profibus и получется совместимое с Profibus DP V0 компактное исполнительное устройство с двумя разъёмами M12 для подключения.

Трёхходовой шаровый кран pvc-u с электроприводом тип 167 и тип 170 Georg Fischer имеется только в следующих размерах: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм. По способу соединения трёхходовые шаровые краны pvc-u с электроприводом тип 167 Georg Fischer бывают:

• Шаровый кран pvc-u с электроприводом с втулками под раструб
• Шаровый кран pvc-u с электроприводом с патрубком

Характеристики электроприводов тип EA25, EA45, EA120

Номинальное напряжение

переменный ток: 100-230 В, 50/60 Гц

постоянный ток : 24 В

Допуск номинального напряжения

±15%

Класс защищённости

IP 65 согласно EN 60529

Температура окружающей среды

от -10 до +50 °С

Допустимая влажность — относительная влажность

макс. 90%, без конденсации

Материал корпуса привода

полипропилен pp-gf для обеспечения химической стойкости

Номинальная мощность

35 Вт при 100-230 В

40 Вт при 24 В

Номинальный крутящий момент (пиковый)

10 (25) Нм

Длительность цикла (открывания/закрывание — 90°)

5 сек

Стандарт присоединение к монтажной пластине

F05

Количество циклов (закрытие/открытие)

250 000

Вес привода

2,1 кг
