Затвор pvc-u тип 567 дисковый

Производитель

Georg Fischer (+GF+)

Материал диска

pvc-u

Материал корпуса

полипропилен pp-v

Давление (pn)

10

Диаметр d (мм)

63, 75, 90, 110, 140, 160, 225, 280, 315

Внутренний диаметр DN (мм)

50, 65, 80, 100, 125, 150, 200, 250, 300

Уплотнение корпуса

epdm, fkm

Привод

рукоятка, маховик, открытая ось

Методы соединения

фланцевый

Цены

Прайс на запорную арматуру pvc-u

Дисковый затвор Georg Fischer тип 567 с диском из pvc-u является промышленным дисковым затвором. Такой дисковый затвор иногда называют кран-бабочка pvc-u из-за особенностей поворачивающегося диска.

Уникальность дисковых затворов тип 567 из pvc-u является форма диска, он с эксцентриком, что помогает открывать дисковый затвор при высоком нагрузке без усилия.

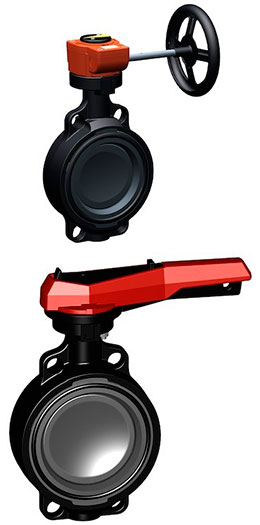

Дисковый затвор pvc-u тип 567 GF имеется в исполнении с уплотнением epdm и с уплотнением fkm (оно-же fpm). Так же, дисковый затвор нпвх тип 567 имеется в исполнении с рукояткой, редуктор с маховиком и без рукоятки.

Дисковый затвор pvc-u с рукояткой имеет храповый механизм открытия/закрытия затвора. Дисковый затвор pvc-u с рукояткой используют обычно для трубопроводов pvc-u с наружным диметром до 225 мм при рабочем давлении 10 бар, для трубопроводов нпвх с диаметрами d 250 мм, 280 мм и 315 мм мы рекомендуем устанавливать дисковые затворы с рукояткой при максимальном давление — 6 бар.

Дисковый затвор pvc-u редуктор с маховиком применяют в трубопроводах с большим давлением и на больших диаметрах, редукторный механизм дискового затвора позволяет легко открывать и закрывать его.

Дисковый затвор нпвх без рукоятки используют для установки на него электропривода или пневмопривода для автоматизации процессами регулировки потоков в трубопроводе нпвх.

Габаритные размеры дисковых затворов тип 567, редуктор с маховиком

	d (мм)	Размер (дюйм)	DN (мм)	PN (бар)	Kv значение ((Δp=1 бар) (l⁄min))	epdm артикул	fkm/fpm артикул
	63	2	50	10	740	161567042	161567062
	75	2 ½	65	10	1500	161567043	161567063
	90	3	80	10	2400	161567044	161567064
	110	4	100	10	3800	161567045	161567065
	140	5	125	10	8600	161567046	161567066
	160	6	150	10	11400	161567047	161567067
	225	8	200	10	19900	161567048	161567068
	280	10	250	10	34000	161567049	161567069
	315	12	300	10	50000	161567050	161567070

Габаритные размеры дисковых затворов тип 567 с рукояткой (привод с храповым мехонизмом)

	d (мм)	Размер (дюйм)	DN (мм)	PN (бар)	Kv значение ((Δp=1 бар) (l⁄min))	epdm артикул	fkm/fpm артикул
	63	2	50	10	740	161567062	161567022
	75	2 ½	65	10	1500	161567063	161567023
	90	3	80	10	2400	161567064	161567024
	110	4	100	10	3800	161567065	161567025
	140	5	125	10	8600	161567066	161567026
	160	6	150	10	11400	161567067	161567027
	225	8	200	10	19900	161567068	161567028
	280	10	250	10	34000	161567069	161567029
	315	12	300	10	50000	161567070	161567030

Габаритные размеры дисковых затворов тип 567 с открытой осью

	d (мм)	Размер (дюйм)	DN (мм)	PN (бар)	Kv значение ((Δp=1 бар) (l⁄min))	epdm артикул	fkm/fpm артикул
	63	2	50	10	740	161567802	161567822
	75	2 ½	65	10	1500	161567803	161567823
	90	3	80	10	2400	161567804	161567824
	110	4	100	10	3800	161567805	161567825
	140	5	125	10	8600	161567806	161567826
	160	6	150	10	11400	161567807	161567827
	225	8	200	10	19900	161567808	161567828
	280	10	250	10	34000	161567809	161567829
	315	12	300	10	50000	161567810	161567830
