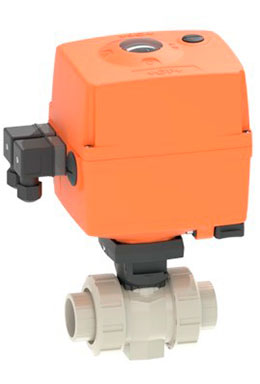

Шаровый кран pp-h с электроприводом тип 180
Шаровый кран pp-h с электроприводом тип 180 progef Standard, progef Plus — это кран для запирания трубопровода с помощью электропривода. Данный кран шаровый с электроприводом является промышленным краном.
Шаровый кран pp-h с электроприводом тип 180 progef Standard, progef Plus состоит из крана pp-h тип 564 Georg Fischer, монтажного набора и самого электропривода тиа EA25, EA45, EA120. Данный кран с электроприводом предназначен для использования на промышленных объектах. Исопльзуют данные краны с электроприводом в трубопроводе pp-h с давлением до 10 атмосфер.
Шаровый кран pp-h с электроприводом тип 180 имеет следующую особенность , в звисимости от диаметра шарового крана pp-h устанавливается электропривод с определенной мощностью. Для диаметров шаровых кранов pp-h 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм идет электропривод тип EA25, для шаровых кранов pp-h 75 мм идет электропривод тип EA45, для шаровых кранов pp-h 90 мм и 110 мм идет электропривод тип EA120.
Особенность электроприводоа тип EA25 Georg Fischer, тип EA45 Georg Fischer, тип EA120 Georg Fischer — это возможность добавить дополнительными аксесуарами (позиционер, модуль возврата, плата мониторинга, дополнительный аккумулятор для возврата при аварии). Дополнительно в электроприводы тип EA25, EA45, EA120 можно установить аксесуар Profibus (Process Field Bus) — это встраиваемая плата с шиной под стандарт IEC 61158 и EN 50170, аксесуар легко встраивается в существующую сеть Profibus и получется совместимое с Profibus DP V0 компактное исполнительное устройство с двумя разъёмами M12 для подключения.
Шаровый кран pp-h с электроприводом тип 180 Georg Fischer имеется только в следующих размерах: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм, 75 мм, 90 мм, 110 мм.
- Шаровые краны pp-h с электроприводом тип 180 Georg Fischer бывают:
-
- Шаровый кран pp-h с электроприводом с втулками под раструбную сварку;
- Шаровый кран pp-h с электроприводом с втулками под стыковую сварку;
- Шаровый кран pp-h с электроприводом под фланцевое соединение.
-
Параметры электропривода Тип EA25 шарового крана pp-h тип 180.
- Номинальное напряжение
- переменный ток: 100-230 В, 50/60 Гц
- постоянный ток : 24 В
- Допуск номинального напряжения
- ±15%
- Класс защищённости
- IP 65 согласно EN 60529
- Температура окружающей среды
- от -10 до +50 °С
- Допустимая влажность — относительная влажность
- макс. 90%, без конденсации
- Материал корпуса привода
- полипропилен pp-gf для обеспечения очень хорошей химической стойкости
- Номинальная мощность
- 35 Вт при 100-230 В
- 40 Вт при 24 В
- Номинальный крутящий момент (пиковый)
- 10 (25) Нм
- Длительность цикла (открывания/закрывание — 90°)
- 5 сек
- Стандарт присоединение к монтажной пластине
- F05
- Количество циклов (закрытие/открытие)
- 250 000
- Вес привода
- 2,1 кг
-
Параметры электропривода Тип EA45 шарового крана pp-h тип 180.
- Номинальное напряжение
- переменный ток: 100-230 В, 50/60 Гц
- постоянный ток : 24 В
- Допуск номинального напряжения
- ±15%
- Класс защищённости
- IP 65 согласно EN 60529
- Температура окружающей среды
- от -10 до +50 °С
- Допустимая влажность — относительная влажность
- макс. 90%, без конденсации
- Материал корпуса привода
- полипропилен pp-gf для обеспечения очень хорошей химической стойкости
- Номинальная мощность
- 55 Вт при 100-230 В
- 60 Вт при 24 В
- Номинальный крутящий момент (пиковый)
- 20 (45) Нм
- Длительность цикла (открывания/закрывание — 90°)
- 6 сек
- Стандарт присоединение к монтажной пластине
- F05
- Количество циклов (закрытие/открытие)
- 100 000
- Вес привода
- 2,2 кг
-
Параметры электропривода Тип EA120 шарового крана pp-h тип 180.
- Номинальное напряжение
- переменный ток: 100-230 В, 50/60 Гц
- постоянный ток : 24 В
- Допуск номинального напряжения
- ±15%
- Класс защищённости
- IP 65 согласно EN 60529
- Температура окружающей среды
- от -10 до +50 °С
- Допустимая влажность — относительная влажность
- макс. 90%, без конденсации
- Материал корпуса привода
- полипропилен pp-gf для обеспечения очень хорошей химической стойкости
- Номинальная мощность
- 50 Вт при 100-230 В
- 55 Вт при 24 В
- Номинальный крутящий момент (пиковый)
- 60 (120) Нм
- Длительность цикла (открывания/закрывание — 90°)
- 15 сек
- Стандарт присоединение к монтажной пластине
- F07
- Количество циклов (закрытие/открытие)
- 100 000
- Вес привода
- 3,6 кг
