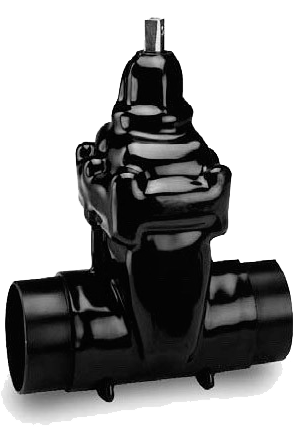

Газовая задвижка avk клиновая, короткая 46/64
Предназначена для распределительных газопроводов природного газа, Tmin -20° C, Tmax +60° C.
Ассортимент и цены
-

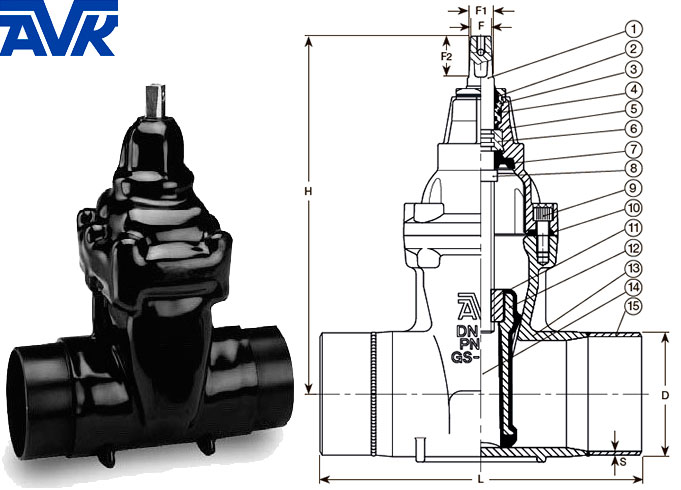

Компоненты
- Шток
- Кольцо грязесъемное
- Гайка уплотнения штока
- Кольца круглого сечения
- Крышка
- Фиксирующий подшипник
- Манжета
- Стопорное кольцо
- Болт крышки
- Прокладка крышки
- Клиновая гайка
- Клин
- Корпус
- Башмак скольжения
- Патрубок
Купить арматуру можно в ооо «спектр-строй » по адресу: Санкт-Петербург, ул. Салова 53. На сайте Вы можете ознакомиться с ассортиментом и ценой, заказать товар через интернет или по телефону. Если есть вопросы или нужна консультация звоните. Мы всегда рады Вам помочь. Купить можно также пластиковые трубы, электросварные фитинги для сварки арматуры, имеющей полиэтиленовые патрубки.
Полнопроходные клиновые avk задвижки со стальными патрубками соответствуют ТУ 3731-002-56219897-2012 и предназначены для присоединения сваркой встык к распределительным газопроводам. Допустимый температурный диапазон от Tmin -20° C до Tmax +60° C, рабочее давление: до 1,6 МПа (16 кгс/см2). Характерной особенностью задвижек avk серии 46/64 их уменьшенная строительная длина.
Клиновая задвижка avk типа 46/64 имеет характерное антикоррозионное покрытие: внутри — порошковое эпоксидное (RAL 1023) по DIN 30677-2, нанесено электростатическим способом, снаружи — полиуретановое (PUR) по EN 10290. Задвижки авк этой серии предназначены для подземной бесколодезной установки, а также установки в колодцах, камерах и помещениях. Поэтому к задвижкам avk может понадобиться дополнительно запорная арматура: маховик, шпиндель avk удлинительный, авк опорная плита (она же пластина avk) и ковер.
Приемущества клиновой задвижки avk серии 46/64
- Полностью обрезиненный клин
- Класс герметичности «А»;
- Полный проход
- Тройная система уплотнения штока, не требующая обслуживания. Манжета - основное уплотнение штока, обеспечивающая абсолютную герметичность
- Возможность замены уплотнения штока под давлением
- Стопорное кольцо
- Запрессованная клиновая гайка
- Большое промывочное отверстие клина
- Все резиновые компоненты разработаны и изготавливаются на собственном заводе AVK GUMMI A/S
- Способность клина обжимать небольшие твердые частицы, обеспечивая герметичное перекрытие
- Полиамидные башмаки клина снижают крутящий момент открытия/закрытия
- Прокладка между крышкой и корпусом находится в пазу, огибает болты по окружности
Материалы
Типоразмеры коротких клиновых avk задвижек газовых тип 46/64
| Изделие | DN | PN | Наружн.Ø патрубков (D), мм | Толщина стенки (S) патрубков, мм | L, мм | H, мм | F, мм | F1, мм | F2, мм | Кол-во оборотов закр.* | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 46-050-54-01384 | 50 | 16 | 60,3 | 2,9 | 250 | 241 | 14 | 17 | 29 | 11 | 8 |
| 46-080-54-01384 | 80 | 16 | 88,9 | 3,2 | 280 | 297 | 17 | 20 | 34 | 17 | 13 |
| 46-100-54-01384 | 100 | 16 | 114,3 | 3,6 | 300 | 334 | 19 | 22 | 38 | 21,5 | 18 |
| 46-150-54-01384 | 150 | 16 | 168,3 | 4,5 | 350 | 448 | 19 | 22 | 38 | 25,5 | 35 |
| 46-200-54-01384 | 200 | 16 | 219,1 | 6,3 | 400 | 562 | 24 | 28 | 42 | 33,5 | 56 |
| 46-250-54-01384 | 250 | 16 | 273,0 | 6,3 | 450 | 664 | 27 | 31 | 47 | 37 | 88 |
| 46-300-54-01384 | 300 | 16 | 323,9 | 7,1 | 500 | 740 | 27 | 31 | 47 | 44 | 129 |
* Допуск: +0.5 / -0 оборота
