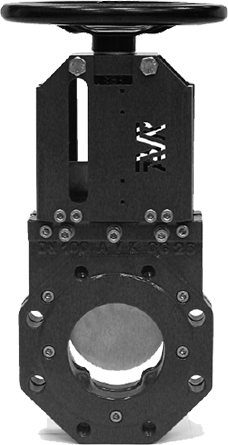

Задвижка avk 702/10 шиберная гильотинная
Предназначена для воды и нейтральных жидкостей максимальной температурой до 70° С.
Ассортимент и цены
-

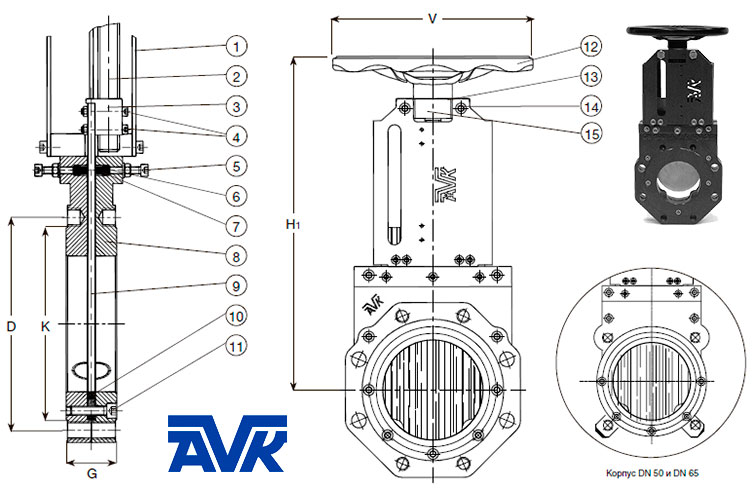

Компоненты
- Стойка
- Шток
- Гайка из бронзы
- Болт и гайка
- Болт сальника уплотнения
- Толкатель
- Сальник уплотнения
- Корпус
- Шибер
- Прокладка на корпус
- Болт на корпус
- Маховичок
- Шайба
- Болт
- Подшипник
Задвижки avk серии 702/10 с невыдвижным штоком используются там, где плотность среды не позволяет использовать запорную арматуру других типов. avk задвижка шиберная с невыдвижным штоком предназначена для использования в системах, где рабочей средой является вода, в том числе и сточного типа. Температура рабочей среды не должна превышать 70 °C, рабочее давление не должно превышать 10 бар. Каждая avk задвижка имеет штурвал, который делает процесс управления максимально простым и удобным. Размеры фланцев и отверстий: по ISO 7005-2 (EN 1092-2: 1997, DIN 2501). Корпус изготавливается в цельнолитом исполнении, имеет антикоррозийное покрытие. Механизм работает плавно и бесшумно.
Купить арматуру можно в ооо «спектр-строй » по адресу: Санкт-Петербург, ул. Салова 53. На сайте Вы можете ознакомиться с ассортиментом и ценой, заказать товар через интернет или по телефону. Если есть вопросы или нужна консультация звоните. Мы всегда рады Вам помочь. Купить можно также пластиковые трубы, электросварные фитинги для сварки арматуры, имеющей полиэтиленовые патрубки.
Материалы
Устройство привода
Шиберные ножевые avk задвижки рассчитаны на межфланцевую установку. При этом показания надёжности изделия соответствуют ГОСТ 27000-86. Большой выбор материалов уплотнителя позволяет учесть все параметры среды, под которую приобретается авк задвижка. Следует учитывать, что чугунная задвижка avk чувствительна к скручиванию, изгибу и растяжению: необходимо исключить такие усилия в присоединённых трубопроводах.
Типоразмеры шиберных задвижек avk серии 702/10
| Задвижка | DN | Раб. давление | Испыт. давление | H1, мм | V, мм | D, мм | G ± 1мм, мм | K, мм | Масса кг |
|---|---|---|---|---|---|---|---|---|---|
| 702-050-1013 | 50 | 10 | 16 | 275 | 175 | 125 | 43 | 100 | 7 |
| 702-065-1013 | 65 | 10 | 16 | 300 | 175 | 140 | 46 | 120 | 8 |
| 702-080-1013 | 80 | 10 | 16 | 337 | 225 | 160 | 46 | 135 | 11 |
| 702-100-1013 | 100 | 10 | 16 | 374 | 225 | 180 | 52 | 158 | 13 |
| 702-125-1013 | 125 | 10 | 16 | 414 | 225 | 210 | 56 | 188 | 15 |
| 702-150-1013 | 150 | 10 | 16 | 500 | 300 | 240 | 56 | 212 | 25 |
| 702-200-1003 | 200 | 8 | 14 | 602 | 300 | 295 | 60 | 268 | 35 |
| 702-200-1013 | 200 | 8 | 14 | 602 | 300 | 295 | 60 | 268 | 35 |
| 702-250-1003 | 250 | 8 | 14 | 703 | 300 | 350 | 68 | 320 | 55 |
| 702-250-1013 | 250 | 8 | 14 | 703 | 300 | 350 | 68 | 320 | 55 |
| 702-300-1003 | 300 | 6 | 10 | 835 | 400 | 400 | 78 | 370 | 67 |
| 702-300-1013 | 300 | 6 | 10 | 835 | 400 | 400 | 78 | 370 | 67 |
Примечание: модели DN 350-DN 600 имеют незамкнутую раму.
