Газовая задвижка avk 46/70 клиновая со сварными стальными кольцами
Предназначена для распределительных сетей природного газа с номинальным давлением до 1,6 МПа.
Ассортимент и цены
-

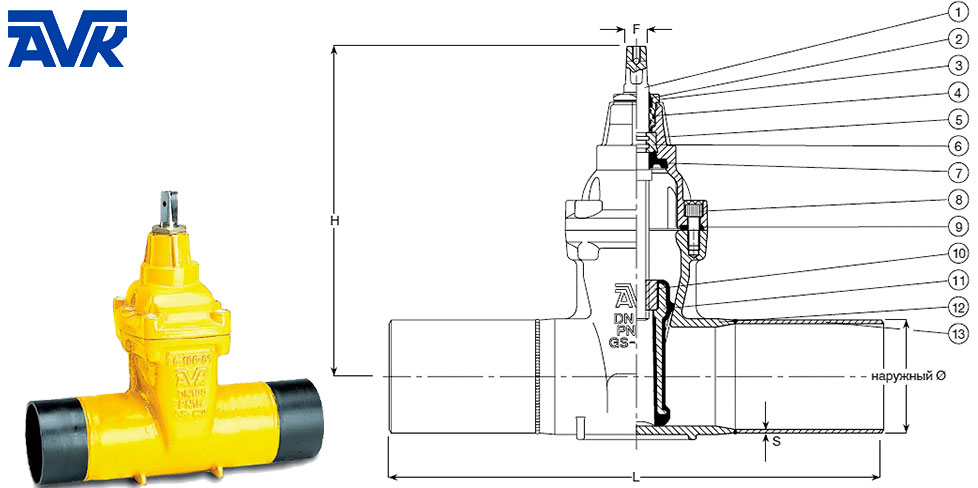

Компоненты
- Шток
- Кольцо грязесъемное из NBR
- Гайка уплотнения штока
- Кольцо круглого сечения
- Болт сальника уплотнения
- Крышка корпуса
- Упорное кольцо
- Манжета из резины NBR
- Болт крышки корпуса
- Прокладка крышки корпуса
- Гайка затвора
- Клиновой затвор
- Корпус
- Патрубки
Купить арматуру можно в ооо «спектр-строй» по адресу: Санкт-Петербург, ул. Салова 53. На сайте Вы можете ознакомиться с ассортиментом и ценой, заказать товар через интернет или по телефону. Если есть вопросы или нужна консультация звоните. Мы всегда рады Вам помочь. Купить можно также пластиковые трубы, электросварные фитинги для сварки арматуры, имеющей патрубки из полиэтилена.
Задвижка avk 46/70 используется в газораспределительных трубопроводах с номинальным давлением до 1,6 МПа (16,32 кг/см2) в диапазоне температур от – 20 до + 60° C. Клиновой затвор, покрытый нитрильным каучуком (NBR), позволяет не только перекрывать движение газа, но и регулировать скорость его прохождения через задвижку.
avk задвижка газовая предназначена для приварки к стальным трубам. Большая длина присоединительных патрубков существенно облегчает монтаж изделия в трубопровод. Срок службы стального газопровода составляет 40 лет, столько же будет работать и задвижка.
При работе в экстремальных условиях или с грубым нарушением правил эксплуатации может прийти в негодность уплотнение штока: манжеты и уплотнительные кольца из NBR. Возможна замена, притом в условиях, когда трубопровод находится под давлением. Особое внимание уделено плотности прилегания клинового затвора к седлу задвижки avk. Её обеспечивает полностью вулканизированный сердечник клина. Материал — каучук NBR — устойчив к нефтепродуктам, животным и растительным жирам. Обеспечивает температурный диапазон работы газовой задвижки.
Наружная и внутренняя поверхности клиновой задвижки avk газовой защищены порошковым покрытием жёлтого цвета. Также можно купить задвижку AVK 46/70 с полиуретановым покрытием. Плотное герметичное покрытие позволяет использовать арматуру в непосредственном контакте с грунтом любого типа, в том числе, и в заболоченных районах. В комплекте с avk задвижкой: маховик, удлинитель и насадка штока.
Материалы
Типоразмеры газовых задвижек avk клиновых серии 46/70 со стальными кольцами
- С эпоксидным покрытием

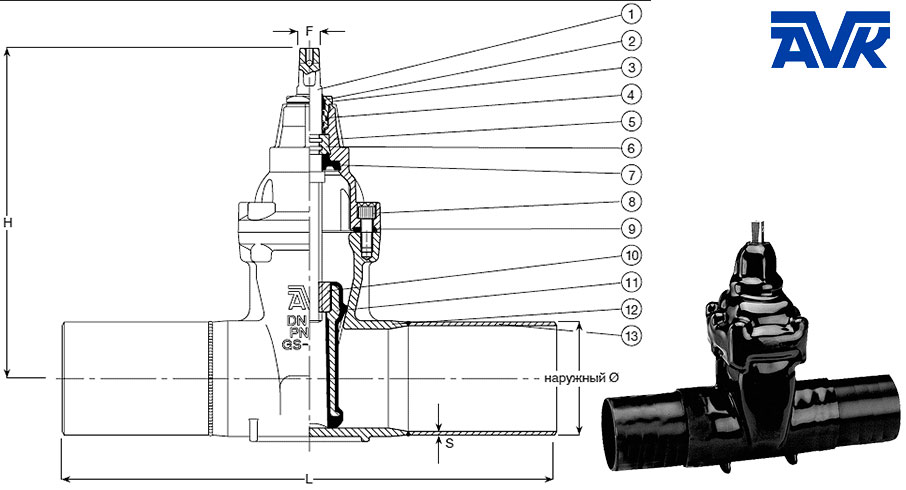

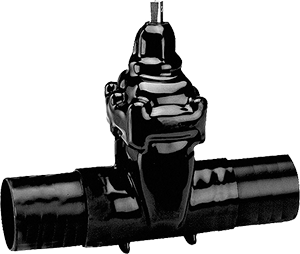

- С полиуретановым покрытием
| Изделие | DN | Наружный Ø стальной трубы (мм) | Толщина (S) стальной трубы (мм) | L мм | H мм | F мм | Масса кг |
|---|---|---|---|---|---|---|---|
| 46-050-7001237 | 50 | 60.3 | 2.9 | 570 | 241 | 14 | 8 |
| 46-080-7001237 | 80 | 88.9 | 3.2 | 550 | 297 | 17 | 14 |
| 46-100-7001237 | 100 | 114.3 | 3.6 | 520 | 334 | 19 | 25 |
| 46-150-7001237 | 150 | 168.3 | 4.5 | 530 | 448 | 19 | 49 |
| 46-200-7001237 | 200 | 219.1 | 6.3 | 570 | 562 | 24 | 70 |
| 46-250-7001237 | 250 | 273.0 | 6.3 | 590 | 664 | 27 | 88 |
| 46-300-7001237 | 300 | 323.9 | 7.1 | 620 | 740 | 27 | 128 |
| 46-400-7001237 | 400 | 406.8 | 8.8 | 670 | 960 | 32 | 334 |
| 46-500-7001237 | 500 | 508.0 | 11.0 | 720 | 1204 | 40 | 553 |
| 46-600-7001237 | 600 | 610.0 | 12.5 | 770 | 1347 | 40 | 741 |
| Изделие | DN | Наружный Ø стальной трубы (мм) | Толщина (S) стальной трубы (мм) | L мм | H мм | F мм | Масса кг |
|---|---|---|---|---|---|---|---|
| 46-050-7001280 | 50 | 60.3 | 2.9 | 570 | 241 | 14 | 8 |
| 46-080-7001280 | 80 | 88.9 | 3.2 | 550 | 297 | 17 | 14 |
| 46-100-7001280 | 100 | 114.3 | 3.6 | 520 | 334 | 19 | 25 |
| 46-150-7001280 | 150 | 168.3 | 4.5 | 530 | 448 | 19 | 49 |
| 46-200-7001280 | 200 | 219.1 | 6.3 | 570 | 562 | 24 | 70 |
| 46-250-7001280 | 250 | 273.0 | 6.3 | 590 | 664 | 27 | 88 |
| 46-300-7001280 | 300 | 323.9 | 7.1 | 620 | 740 | 27 | 128 |
| 46-400-7001280 | 400 | 406.8 | 8.8 | 670 | 960 | 32 | 334 |
| 46-500-7001280 | 500 | 508.0 | 11.0 | 720 | 1204 | 40 | 553 |
| 46-600-7001280 | 600 | 610.0 | 12.5 | 770 | 1347 | 40 | 741 |
