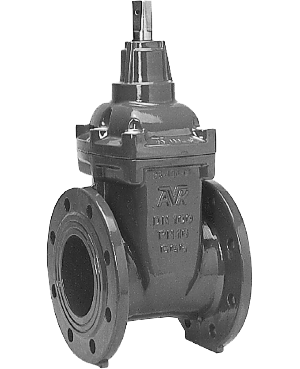

Задвижки avk магистральные pn 10 и pn 16 06/X0-26/00
Предназначены для воды и нейтральных жидкостей максимальной температурой до 70° С.
Ассортимент и цены
-

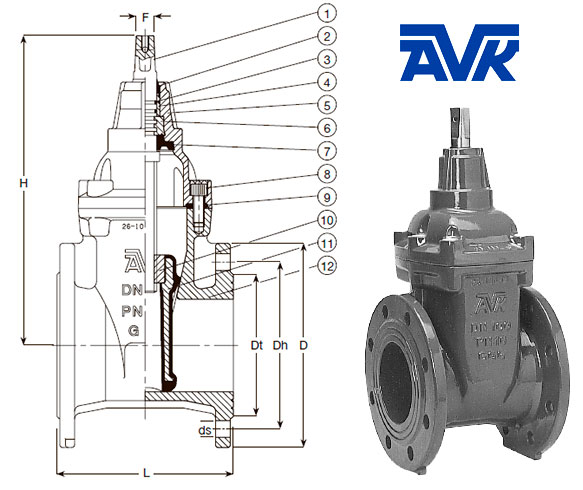

Компоненты
- Шток
- Кольцо грязесъемное из NBR
- Кольцо кругл. сечения из NBR
- Подшипник
- Крышка корпуса
- Упорное кольцо
- Манжета из EPDM
- Болт крышки корпуса
- Прокладка крышки корпуса
- Гайка затвора
- Клиновой затвор
- Корпус
avk Задвижки магистральные проходного типа с соосными патрубками и коротким фланцем (DIN F4) соответствуют ГОСТ Р 53671-2009. Используются в трубопроводах для транспортирования нейтральных сред с t ≤70° C. — это питьевая вода (в том числе морская опреснённая) и сточные воды.
Купить арматуру можно в ооо «спектр-строй » по адресу: Санкт-Петербург, ул. Салова 53. На сайте Вы можете ознакомиться с ассортиментом и ценой, заказать товар через интернет или по телефону. Если есть вопросы или нужна консультация звоните. Мы всегда рады Вам помочь. Купить можно также пластиковые трубы, электросварные фитинги для сварки арматуры, имеющей полиэтиленовые патрубки.
Задвижки avk предназначены для работы при полностью открытом или полностью закрытом положении на прямых участках трубопроводов. Не рекомендуется использовать в качестве регулирующей или контрольной арматуры. Максимальная скорость потока — 5 м/с. Устанавливаются вертикально или под углом не более 45°. Все задвижки проходят гидростатические испытания в соответствии с EN 12266.
Управление задвижкой авк осуществляется с помощью штока (нержавеющий) , клин обрезинен синтетическим каучуком EPDM. Таким образом обеспечивается полная герметичность.
avk задвижка исполнена в литом корпусе из прочного чугуна, крышки из такого же металла. Соединение — нержавеющие болты со скрытой головкой, защищённой термоклеем. Клин чугунный литой, покрыт синтетическим каучуком методом двойной вулканизации. Работоспособность обеспечивается исключительной упругостью резинового покрытия клина, которое неизменно возвращается к первоначальной форме после тысяч рабочих циклов. Направляющие на клине и поверхности корпуса способствуют снижению усилий по управлению при любых скоростях средового потока. Синтетические эластомеры обеспечивают работоспособность задвижки при температурах до -20° C. Специальные отверстия в штоке и клине предотвращают застой воды внутри задвижки. Особое внимание уделено герметичности изделия. Шток в крышке изделия закреплён в полиамидном подшипнике с четырьмя уплотнительными манжетами. Предусмотрено грязесъёмное кольцо, а также уплотнители межу подшипником и корпусом изделия. Прокладка между крышкой и корпусом установлена в специальную проточку, исключающую выдавливание резинового уплотнителя.
Материалы
Типоразмеры магистральных задвижек avk серии 06/X0-26/00
| GG-25 (внутри эпоксидное покрытие) | GGG-50 (внутри эпоксидное покрытие) | GGG-50 (внутри эмаль) | DN | L мм | H мм | Dt мм | D мм | Dh мм | ds мм | Кол-во отверстий | F мм | Вес кг | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | ||||||||||
| — | 06-040-30014 | 26-040-0001 | 40 | 140 | 241 | 83 | 150 | 110 | 19 | 4 | 14 | 10 | |||
| — | 06-050-30014 | 26-050-0001 | 50 | 150 | 241 | 102 | 165 | 125 | 19 | 4 | 14 | 11 | |||
| — | 06-065-30014 | 26-065-0001 | 65 | 170 | 271 | 122 | 185 | 145 | 19 | 4 | 17 | 14 | |||
| 06-080-40014 | 06-080-30014 | 26-080-0001 | 80 | 180 | 297 | 138 | 200 | 160 | 19 | 8 | 17 | 18 | |||
| 06-100-40014 | 06-100-30014 | 26-100-0001 | 100 | 190 | 334 | 158 | 220 | 180 | 19 | 8 | 19 | 23 | |||
| — | 06-125-30014 | 26-125-0001 | 125 | 200 | 376 | 188 | 250 | 210 | 19 | 8 | 19 | 31 | |||
| 06-150-40014 | 06-150-30014 | 26-150-0001 | 150 | 210 | 448 | 212 | 285 | 240 | 23 | 8 | 19 | 46 | |||
| 06-200-400X4 | 06-200-300X4 | 26-200-000X | 200 | 230 | 562 | 268 | 340 | 295 | 295 | 23 | 23 | 8 | 12 | 24 | 65 |
| — | 06-250-300X4 | 26-250-000X | 250 | 250 | 664 | 320 | 400 | 350 | 355 | 23 | 28 | 12 | 12 | 27 | 102 |
| — | 06-300-300X4 | 26-300-000X | 300 | 270 | 740 | 370 | 455 | 400 | 410 | 23 | 28 | 12 | 12 | 27 | 149 |
Х=0: PN 10; X=1: PN 16
В задвижках DN 250 и DN 300 верхние болтовые отверстия фланцев имеют метрическую резьбу (М20 для PN10 и М24 для PN16).
