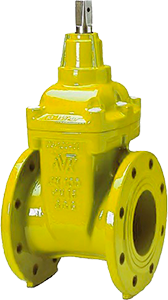

Газовая клиновая задвижка avk фланцевая 06/70
Предназначена для распределительных газопроводов природного газа, Tmin -20° C, Tmax +20° C.
-
Ассортимент и цены
Дополнительные принадлежности
- маховик
- шпиндель удлинительный
- опорная плита
- ковер
Купить арматуру можно в ооо «спектр-строй» по адресу: Санкт-Петербург, ул. Салова 53. На сайте Вы можете ознакомиться с ассортиментом и ценой, заказать товар через интернет или по телефону. Если есть вопросы или нужна консультация звоните. Мы всегда рады Вам помочь. Купить можно также пластиковые трубы, электросварные фитинги для сварки арматуры, имеющей патрубки из полиэтилена.
-
Основные преимущества
- Полностью обрезиненный клин
- Класс герметичности «А»
- Полный проход
- Тройная система уплотнения штока, не требующая обслуживания. Манжета — основное уплотнение штока, обеспечивающая абсолютную герметичность
- Возможность замены уплотнения штока под давлением
- Стопорное кольцо
- Запрессованная клиновая гайка
- Большое промывочное отверстие клина
- Все резиновые компоненты разработаны и изготавливаются на собственном заводе AVK GUMMI A/S
- Способность клина обжимать небольшие твердые частицы, обеспечивая герметичное перекрытие
- Полиамидные башмаки клина снижают крутящий момент открытия/закрытия
- Прокладка между крышкой и корпусом находится в пазу, огибает болты по окружности
- Подшипник качения штока для задвижек DN500-600
- Строповочные рым-болты в корпусе задвижек больших диаметров
Задвижка avk 06/70 используется в газораспределительных трубопроводах в диапазоне температур от – 20 до + 60° C с номинальным давлением: до 1,0 МПа (10 кг/см2) для PN 10 и до 1,6 МПа (16 кг/см2) для PN 16. Размеры фланцев и отверстий avk задвижки клиновой серии 06/70 соответствуют ГОСТ 12815-80 Ряд 1 (ISO 7005-2; EN 1092-2: 1997; DIN 2501). Антикоррозионное покрытие: внутри и снаружи — порошковое эпоксидное (RAL 1023) по DIN 30677-2, нанесено электростатическим способом, утверждено GSK.

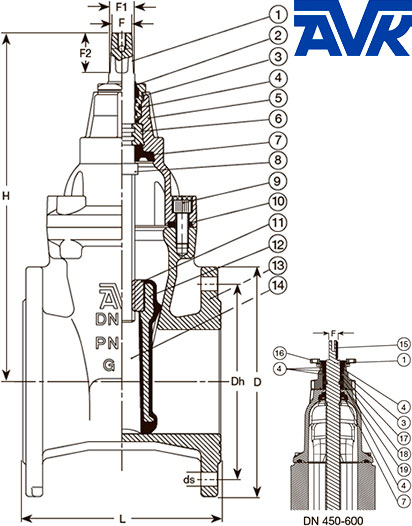

Компоненты фланцевой задвижки 06/70 для газа
-
- 1-Шток
- 2-Кольцо грязесъемное
- 3-Гайка уплотнения штока
- 4-Кольцо круглого сечения
- 5-Крышка
- 6-Фиксирующий подшипник
- 7-Манжета
- 8-Стопорное кольцо
- 9-Болт крышки
- 10-Прокладка крышки
- 11-Клиновая гайка
- 12-Клин
- 13-Корпус
- 14-Башмак скольжения
- 15-Шпонка
- 16-Фланец по ISO 5210
- 17-Упорное кольцо
- 18-Подшипник качения
- 19-Упорная шайба
Материалы
Типоразмеры газовых клиновых задвижек avk фланцевых серии 06/70
| Изделие | DN | PN | L мм | H мм | D мм | Dh мм | Ds мм | F мм | F1 мм | F2 мм | Фланцевые болты, шт | Кол-во оборотов закр.* | Масса кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 06-040-58-01337 | 40 | 10/16 | 140 | 241 | 150 | 110 | 19 | 14 | 16,6 | 29 | М16 х 4 | 11 | 12 |
| 06-050-58-01337 | 50 | 10/16 | 150 | 241 | 165 | 125 | 19 | 14 | 16,6 | 29 | М16 х 4 | 11 | 12 |
| 06-065-58-01337 | 65 | 10/16 | 170 | 271 | 185 | 145 | 19 | 17 | 20 | 34 | М16 х 4 | 14 | 15 |
| 06-080-58-01337 | 80 | 10/16 | 180 | 297 | 200 | 160 | 19 | 17 | 20 | 34 | М16 х 8 | 17 | 19 |
| 06-100-58-01337 | 100 | 10/16 | 190 | 334 | 220 | 180 | 19 | 19 | 22,4 | 38 | М16 х 8 | 21,5 | 25 |
| 06-125-58-01337 | 125 | 10/16 | 200 | 376 | 250 | 210 | 19 | 19 | 22,4 | 38 | М16 х 8 | 25 | 33 |
| 06-150-58-01337 | 150 | 10/16 | 210 | 448 | 285 | 240 | 23 | 19 | 22,4 | 38 | М20 х 8 | 25,5 | 49 |
| 06-200-58-00337 | 200 | 10 | 230 | 562 | 340 | 295 | 23 | 24 | 27,7 | 42 | М20 х 8 | 33,5 | 70 |
| 06-200-58-01337 | 200 | 16 | 230 | 562 | 340 | 295 | 23 | 24 | 27,7 | 42 | М20 х 12 | 33,5 | 70 |
| 06-250-58-00337 | 250 | 10 | 250 | 664 | 400 | 350 | 23 | 27 | 31,2 | 47 | М20 х 12 | 37 | 110 |
| 06-250-58-01337 | 250 | 16 | 250 | 664 | 400 | 355 | 28 | 27 | 31,2 | 47 | М24 х 12 | 37 | 110 |
| 06-300-58-00337 | 300 | 10 | 270 | 740 | 455 | 400 | 23 | 27 | 31,2 | 47 | М20 х 12 | 44 | 160 |
| 06-300-58-01337 | 300 | 16 | 270 | 740 | 455 | 410 | 28 | 27 | 31,2 | 47 | М24 х 12 | 44 | 160 |
| 06-350-58-00337 | 350 | 10 | 290 | 930 | 520 | 460 | 23 | 32 | 36,9 | 55 | М20 х 16 | 51 | 220 |
| 06-350-58-01337 | 350 | 16 | 290 | 930 | 520 | 470 | 28 | 32 | 36,9 | 55 | М24 х 16 | 51 | 220 |
| 06-400-58-00337 | 400 | 10 | 310 | 960 | 575 | 515 | 28 | 32 | 36,9 | 55 | М24 х 16 | 58,5 | 240 |
| 06-400-58-01337 | 400 | 16 | 310 | 960 | 575 | 525 | 31 | 32 | 36,9 | 55 | М27 х 16 | 58,5 | 240 |
| 06-450-58-00337** | 450 | 10 | 330 | 1142 | 640 | 565 | 28 | 30 | — | 75 | М24 х 20 | 42,5 | 487 |
| 06-450-58-01337** | 450 | 16 | 330 | 1142 | 640 | 585 | 31 | 30 | — | 75 | М27 х 20 | 42,5 | 487 |
| 06-500-58-00337** | 500 | 10 | 350 | 1204 | 715 | 620 | 28 | 30 | — | 75 | М24 х 20 | 42,5 | 519 |
| 06-500-58-01337** | 500 | 16 | 350 | 1204 | 715 | 650 | 34 | 30 | — | 75 | М30 х 20 | 42,5 | 519 |
| 06-600-58-00337** | 600 | 10 | 390 | 1347 | 840 | 725 | 34 | 30 | — | 75 | М27 х 20 | 51 | 722 |
| 06-600-58-01337** | 600 | 16 | 390 | 1347 | 840 | 770 | 37 | 30 | — | 75 | М30 х 20 | 51 | 722 |
* Допуск: +0.5 / -0 оборота
** Верхний соединительный фланец F14 по стандарту ISO 5210
