Шпиндель avk удлинительный телескопического типа
Предназначен для магистральных или ответвительных задвижек.
Ассортимент и цены
Удлинительные шпиндели avk применяются для облегчения доступа к установленным под землей магистральным и ответвительным задвижкам при их обслуживании.
Купить арматуру можно в ооо «спектр-строй » по адресу: Санкт-Петербург, ул. Салова 53. На сайте Вы можете ознакомиться с ассортиментом и ценой, заказать товар через интернет или по телефону. Если есть вопросы или нужна консультация звоните. Мы всегда рады Вам помочь. Купить можно также пластиковые трубы, электросварные фитинги для сварки арматуры, имеющей полиэтиленовые патрубки.
Шпиндели avk телескопического типа применяются, если расстояние от задвижки до поверхности не определено и если после ее установки требуется настройка длины удлинительного шпинделя. Удлинительный шпиндель avk телескопического типа с защитной трубой, верхним переходником, нижней крышкой и нижним соединительным кольцом из пэ. Внутри находятся верхний и нижний стержни квадратного сечения из гальванизированной стали с фрикционной пружиной из нержавеющей стали. Нижний переходник шпинделя — из гальванизированного пластичного чугуна.
Находящаяся посередине предохранительная муфта из пластмассы защищает от песка и грязи. Насадка avk шпинделя имеет коническую форму под универсальный ключ. Верхняя манжета с “ушками” дает возможность подсоединения шпинделя к уличному лючку. Для ответвительных задвижек внизу существует соединительное кольцо из пэ с предохранительным щелчком, для присоединения к задвижке с применением или без использования шплинта. Нанесена маркировка на внешней трубе, указывающая размер задвижки и ее длину.
-

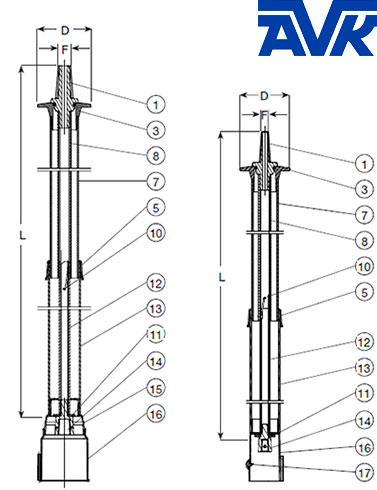

Компоненты
- Насадка шпинделя
- Болт
- Верхний переходник шпинделя
- Верхняя манжета
- Предохранительная муфта, посередине
- Гайка
- Защитная труба
- Верхний внутренний стержень
- Внутренний стержень квадратного сечения
- Стопорная пружина
- Упорное кольцо
- Нижний внутренний стержень
- Нижняя защитная труба
- Нижний переходник шпинделя
- Колпачок нижнего переходника
- Нижняя крышка
- Нижнее соединительное кольцо
Габаритные размеры удлинительных шпинделей avk телескопического типа для задвижек
- Магистральные (DN 50-400)
- Ответвительные (DN 25-50)
| DN | L, мм | F мм | D мм | |||
|---|---|---|---|---|---|---|
| 450-700 (700-920) | 650-1100 (900-1320) | 1050-1750 (1300-1970) | 1700-2900 (1950-3120) | |||
| 40/50 | 04-050-40002 | 04-050-40502 | 04-050-41002 | 04-050-41502 | 23-32 | 98 |
| 65/80 | 04-080-40002 | 04-080-40502 | 04-080-41002 | 04-080-41502 | 23-32 | 98 |
| 100/125 | 04-125-40002 | 04-125-40502 | 04-125-41002 | 04-125-41502 | 23-32 | 98 |
| 150 | 04-150-40002 | 04-150-40502 | 04-150-41002 | 04-150-41502 | 23-32 | 98 |
| 200 | 04-200-40002 | 04-200-40502 | 04-200-41002 | 04-200-41502 | 23-32 | 98 |
| 250/300 | 04-300-40002 | 04-300-40502 | 04-300-41002 | 04-300-41502 | 23-32 | 98 |
| 350/400 | 04-400-40002 | 04-400-40502 | 04-400-41002 | 04-400-41502 | 23-32 | 98 |
| Изделие | DN | L (мм) | Расстояние (мм) | F (мм) | D (мм) |
|---|---|---|---|---|---|
| 04-032-20001 | 25-50 | 450-700 | 700-920 | 14-22 | 98 |
| 04-032-20501 | 25-50 | 650-1100 | 900-1320 | 14-22 | 98 |
| 04-032-21001 | 25-50 | 1050-1750 | 1300-1970 | 14-22 | 98 |
| 04-032-21501 | 25-50 | 1700-2900 | 1950-3120 | 14-22 | 98 |
| 04-032-20002 | 25-50 | 450-700 | 700-920 | 23-32 | 98 |
| 04-032-20502 | 25-50 | 650-1100 | 900-1320 | 23-32 | 98 |
| 04-032-21002 | 25-50 | 1050-1750 | 1300-1970 | 23-32 | 98 |
| 04-032-21502 | 25-50 | 1700-2900 | 1950-3120 | 23-32 | 98 |
