Шпиндель avk удлинительный фиксированной длины
Предназначен для задвижек магистральных или ответвительных.
Ассортимент и цены
Шпиндель avk удлинительный фиксированной длины с предохранительной трубой, верхним переходником, нижней крышкой и нижним соединительным кольцом из пэ. Внутри находится труба квадратного сечения из гальванизированной стали и нижний переходник шпинделя из гальванизированного пластичного чугуна.
avk Шпиндели фиксированной длины применяются, если известно расстояние от задвижки до поверхности, и, если настройка длины совсем не требуется или она требуется только в ограниченной степени.
Насадка avk шпинделя имеет коническую форму для универсальных ключей. Запатентованный дизайн avk позволяет полностью подогнать длину удлинительного шпинделя фиксированной длины, укоротив ее ножовочной пилой.
Для ответвительных задвижек внизу существует соединительное кольцо из пэ с предохранительным щелчком, для присоединения к задвижке с применением или без использования шплинта. Нанесена маркировка на внешней трубе, указывающая размер задвижки и ее длину. Удлинительные шпиндели avk применяются для облегчения доступа к установленным под землей магистральным и ответвительным задвижкам. Купить арматуру можно в ооо «спектр-строй » по адресу: Санкт-Петербург, ул. Салова 53. На сайте Вы можете ознакомиться с ассортиментом и ценой, заказать товар через интернет или по телефону. Если есть вопросы или нужна консультация звоните. Мы всегда рады Вам помочь. Купить можно также пластиковые трубы, электросварные фитинги для сварки арматуры, имеющей полиэтиленовые патрубки.
-

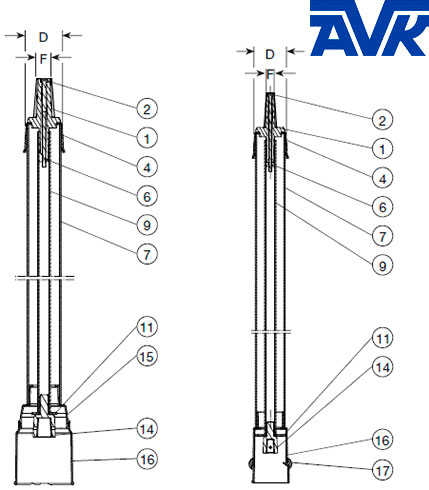

Компоненты
- Насадка шпинделя
- Болт
- Верхний переходник шпинделя
- Верхняя манжета
- Предохранительная муфта, посередине
- Гайка
- Защитная труба
- Верхний внутренний стержень
- Внутренний стержень квадратного сечения
- Стопорная пружина
- Упорное кольцо
- Нижний внутренний стержень
- Нижняя защитная труба
- Нижний переходник шпинделя
- Колпачок нижнего переходника
- Нижняя крышка
- Нижнее соединительное кольцо
Габаритные размеры удлинительных шпинделей avk фиксированной длины
- Магистральные задвижки (DN 50-400)
- Ответвительные задвижки (DN 25-50)
| DN | L, мм | F мм | D мм | |||||
|---|---|---|---|---|---|---|---|---|
| 800 | 1000 | 1250 | 1500 | 2000 | 3000 | |||
| 50 | 04-050-35002 | 04-050-35502 | 04-050-36002 | 04-050-36502 | 04-050-37502 | 04-050-38002 | 23-32 | 64 |
| 65/80 | 04-080-35002 | 04-080-35502 | 04-080-36002 | 04-080-36502 | 04-080-37502 | 04-080-38002 | 23-32 | 64 |
| 100/125 | 04-125-35002 | 04-125-35502 | 04-125-36002 | 04-125-36502 | 04-125-37502 | 04-125-38002 | 23-32 | 64 |
| 150 | 04-150-35002 | 04-150-35502 | 04-150-36002 | 04-150-36502 | 04-150-37502 | 04-150-38002 | 23-32 | 64 |
| 200 | 04-200-35002 | 04-200-35502 | 04-200-36002 | 04-200-36502 | 04-200-37502 | 04-200-38002 | 23-32 | 64 |
| 250/300 | 04-300-35002 | 04-300-35502 | 04-300-36002 | 04-300-36502 | 04-300-37502 | 04-300-38002 | 23-32 | 64 |
| 350/400 | — | — | 04-400-36002 | 04-400-36502 | 04-400-37502 | 04-400-38002 | 23-32 | 64 |
| Изделие | DN | Расстояние (мм) | F (мм) | D (мм) |
|---|---|---|---|---|
| 04-032-15001 | 25-50 | 800 | 14-22 | 64 |
| 04-032-15501 | 25-50 | 1000 | 14-22 | 64 |
| 04-032-16001 | 25-50 | 1250 | 14-22 | 64 |
| 04-032-16501 | 25-50 | 1500 | 14-22 | 64 |
| 04-032-17501 | 25-50 | 2000 | 14-22 | 64 |
| 04-032-18001 | 25-50 | 3000 | 14-22 | 64 |
| 04-032-15002 | 25-50 | 800 | 23-32 | 64 |
| 04-032-15502 | 25-50 | 1000 | 23-32 | 64 |
| 04-032-16002 | 25-50 | 1250 | 23-32 | 64 |
| 04-032-16502 | 25-50 | 1500 | 23-32 | 64 |
| 04-032-17502 | 25-50 | 2000 | 23-32 | 64 |
| 04-032-18002 | 25-50 | 3000 | 23-32 | 64 |
