Маховик/штурвал avk тип 08
Предназначен для управления задвижками на магистральных трубопроводах.
Ассортимент и цены
-
Компоненты
- Штурвал
- Болт
- Шайба

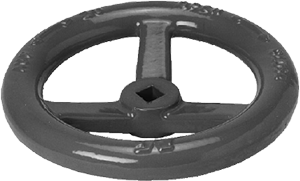

Маховик avk представляет собой штурвал полусферической формы (хорошо ложится в руку) с тремя спицами и четырёхгранным отверстием под наконечник штока. В комплекте болт и шайба. Вес маховика — от 1,5 до 20 кг. Все штурвалы рассчитаны на установку в колодцах или помещениях.
Купить арматуру можно в ооо «спектр-строй » по адресу: Санкт-Петербург, ул. Салова 53. На сайте Вы можете ознакомиться с ассортиментом и ценой, заказать товар через интернет или по телефону. Если есть вопросы или нужна консультация звоните. Мы всегда рады Вам помочь. Купить можно также пластиковые трубы, электросварные фитинги для сварки арматуры, имеющей полиэтиленовые патрубки.
Материалы
Маховик avk отлит из серого чугуна GG25, оптимально технологичного, износостойкого и противозадирного экономичного материала. Выбор чугуна диктуется необходимостью придать штурвалу определённую инерционность для облегчения работы с авк маховиком.
avk маховик покрыт защитным двухкомпонентным порошковым составом на основе эпоксидной смолы. Покрытие наносится электростатическим способом, обеспечивающим хорошую адгезию и заполнение мельчайших пор на поверхности штурвала. Соответствует DIN 30677. Покрытие обеспечивает антикоррозионную защиту. Крепёжные детали — болт и шайба — сделаны из нержавеющей стали гальванической оцинковки класса прочности 8.8.
Необходимо оберегать маховик авк от сильных механических воздействий, не допускать нарушения защитного слоя. При управлении задвижкой контролировать положение клина: большое усилие при крайних положениях клина может привести к нарушению геометрии наконечника штока.

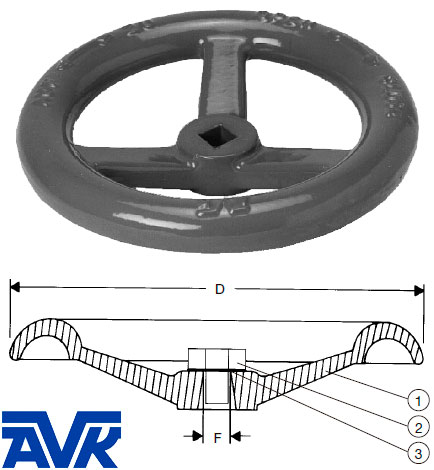

Габаритные и присоединительные размеры маховика avk для задвижек тип 08
- Для задвижек avk серий 21 и 37
- Для задвижек avk серии 55/30
- Остальные задвижки avk
| Изделие | Задвижка DN | D мм | F мм | Масса кг |
|---|---|---|---|---|
| 08-100-01000 | 50/80 | 280 | 19 | 3,5 |
| 08-150-02000 | 100 | 320 | 19 | 4,5 |
| 08-200-01000 | 150 | 360 | 24 | 6,0 |
| 08-250-02000 | 200/300 | 500 | 27 | 11 |
| 08-400-01000 | 400 | 640 | 32 | 17,0 |
| Изделие | Задвижка DN | D мм | F мм | Масса кг |
|---|---|---|---|---|
| 08-400-01000 | 450/500/600 | 640 | 32 | 17,0 |
| Изделие | Задвижка DN | D мм | F мм | Масса кг |
|---|---|---|---|---|
| 08-050-01000 | 40/50 | 180 | 14 | 1.5 |
| 08-080-02000 | 65/80 | 225 | 17 | 2.0 |
| 08-100-01000 | 100 | 280 | 19 | 3.5 |
| 08-150-02000 | 125/150 | 320 | 19 | 4.5 |
| 08-200-01000 | 200 | 360 | 24 | 6.0 |
| 08-250-02000 | 250/300 | 500 | 27 | 11.0 |
| 08-400-01000 | 350/400/450/500 | 640 | 32 | 17.0 |
