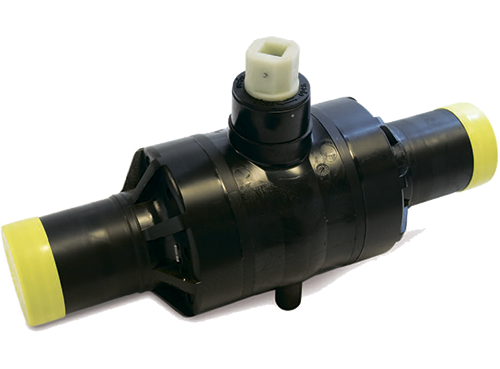

Газовый кран avk шаровый из ПЭ-100 серии 85/50
Предназначен для распределительных газопроводов природного газа, Tmin -20° C, Tmax +20° C.
Ассортимент и цены
-

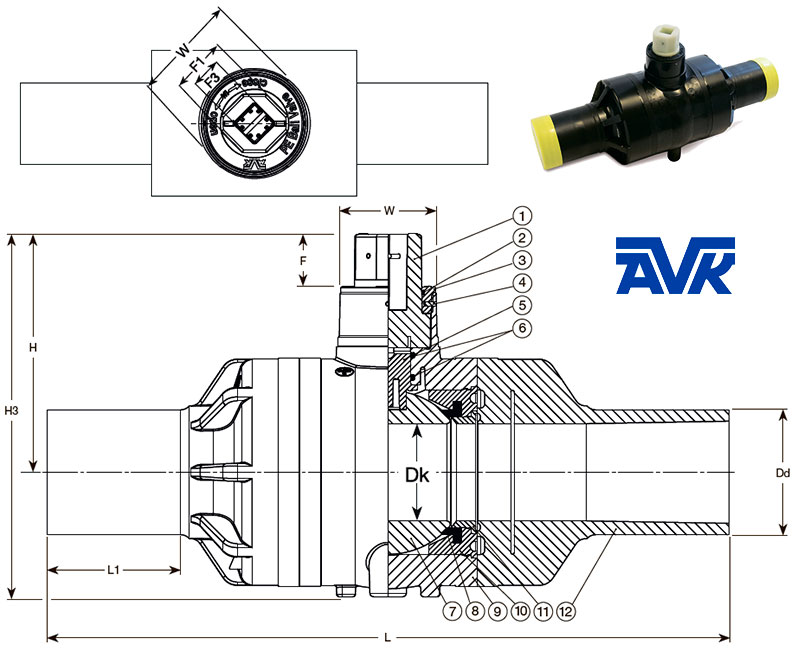

Компоненты
- Хвостовик
- Уплотнительное кольцо
- Крышка хвостовика
- Штифт-фиксатор
- Шток
- Уплотнительные кольца
- Шар
- Седло
- Корпус
- Фиксатор седла
- Опорное кольцо
- Патрубки
Шаровые краны avk полнопроходные с пэ патрубками sdr 11 соответствуют ТУ 3763-001-56219897-2012 и предназначены для присоединения к распределительным газопроводам сваркой встык или с использованием электросварных муфт. Допустимый температурный диапазон от Tmin -20° C до Tmax +20° C, допустимое рабочее давление: до 1,0 МПа (10 кгс/см2).
Шаровые краны авк с пэ патрубками этой серии предназначены для подземной бесколодезной установки, а также установки в колодцах и камерах. Поэтому дополнительно к пэ шаровым кранам avk могут понадобиться: рычаг, шпиндель avk удлинительный, авк опорная плита (она же пластина avk) и ковер.
Особенностью шарового avk крана из полиэтилена серии 85/50 является герметичность затвора и плотность материала корпуса 0,6 МПа (проверено воздухом), в обоих направлениях, поочередно с каждой стороны. Прочность материала корпуса составляет 1,5 x PN — значение получено в результате испытания водой.
Купить арматуру можно в ооо «спектр-строй » по адресу: Санкт-Петербург, ул. Салова 53. На сайте Вы можете ознакомиться с ассортиментом и ценой, заказать товар через интернет или по телефону. Если есть вопросы или нужна консультация звоните. Мы всегда рады Вам помочь. Купить можно также пластиковые трубы, электросварные фитинги для сварки арматуры, имеющей полиэтиленовые патрубки.
Приемущества avk кранов шаровых из пэ 100 серии 85/50
- Класс герметичности «А»;
- Полный проход*;
- Основные части крана изготовлены из полиэтилена пэ 100. Однородность материалов обеспечивает равномерное температурное расширение каждого из компонентов крана и предотвращает заклинивание;
- Хвостовик крана содержит места запрограммированного излома, которые предотвращают повреждение штока и внешнюю утечку при превышении крутящего момента открытия/закрытия;
- Замена хвостовика может производиться на сети под давлением, без отключения потребителя;
- Деформационные швы в патрубках и вокруг штока крана снижают крутящий момент открытия/закрытия и предотвращают заклинивание шара в корпусе под действием линейных расширений пэ газопровода.
Материалы
Габаритные размеры полиэтиленовых шаровых avk кранов тип 85/50
| Изделие | DN | PN | Наружн. Ø (Dd) патрубков | Фактический проход (Dk), мм | L, мм | L1, мм | H, мм | H3, мм | F, мм | F1, мм | F3, мм | W, мм | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 85-020-50-200040** | 15 | 10 | 20 | 24 | 320 | 82 | 139 | 190 | 40 | 49,6 | 20,5 | 64 | 0,9 |
| 85-032-50-100040** | 25 | 10 | 32 | 24 | 322 | 76 | 139 | 190 | 40 | 49,6 | 20,5 | 64 | 1 |
| 85-040-50-100040** | 32 | 10 | 40 | 32 | 410 | 100 | 145 | 203 | 40 | 49,6 | 20,5 | 64 | 1,2 |
| 85-050-50-100040** | 40 | 10 | 50 | 40 | 415 | 100 | 152 | 217 | 40 | 49,6 | 20,5 | 64 | 1,6 |
| 85-063-50-100030 | 50 | 10 | 63 | 50 | 435 | 100 | 176 | 252 | 40 | 49,6 | 25,5 | 64 | 2,7 |
| 85-075-50-200030 | 65 | 10 | 75 | 64 | 515 | 105 | 182 | 267 | 40 | 49,6 | 25,5 | 85 | 4,4 |
| 85-090-50-200030 | 80 | 10 | 90 | 74 | 550 | 110 | 200 | 299 | 40 | 49,6 | 25,5 | 85 | 6,3 |
| 85-110-50-100030 | 100 | 10 | 110 | 86 | 595 | 115 | 210 | 320 | 40 | 49,6 | 25,5 | 85 | 8,5 |
| 85-125-50-000030* | 100 | 10 | 125 | 86 | 610 | 125 | 210 | 320 | 40 | 49,6 | 25,5 | 85 | 9,1 |
| 85-160-50-100030 | 150 | 10 | 160 | 120 | 690 | 120 | 254 | 403 | 40 | 49,6 | 25,5 | 115 | 21 |
| 85-180-50-000030* | 150 | 10 | 180 | 120 | 690 | 120 | 254 | 403 | 40 | 49,6 | 25,5 | 115 | 20 |
* Диаметры кранов DN 100 (125 мм) и DN 150 (180 мм) имеют полный проход по EN 1555-4 и неполный по ГОСТ 24856.
**В комплекте поставляется адаптер штока.
