Фланец avk сборный для стальных труб
Предназначен для воды и нейтральных жидкостей с максимальной температурой до 70° С.
Ассортимент и цены
-

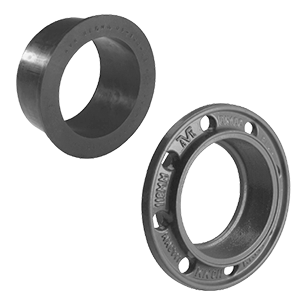

Компоненты
- Фланец
- Уплотнительное кольцо
Фланец avk сборный для стальных труб 05/АС предназначен для водопроводов и трубопроводов, транспортирующих сточные воды и нейтральные жидкости с максимальой температурой до 70° C. Фланец сборный со стандартным уплотнением для стальных труб. Размеры фланцев и отверстий: по ISO 7005-2(EN 1092-2: 1997, DIN 2501) PN 10 или PN 16.
Купить арматуру можно в ооо «спектр-строй » по адресу: Санкт-Петербург, ул. Салова 53. На сайте Вы можете ознакомиться с ассортиментом и ценой, заказать товар через интернет или по телефону. Если есть вопросы или нужна консультация звоните. Мы всегда рады Вам помочь. Купить можно также пластиковые трубы, электросварные фитинги для сварки арматуры, имеющей полиэтиленовые патрубки.
Материалы

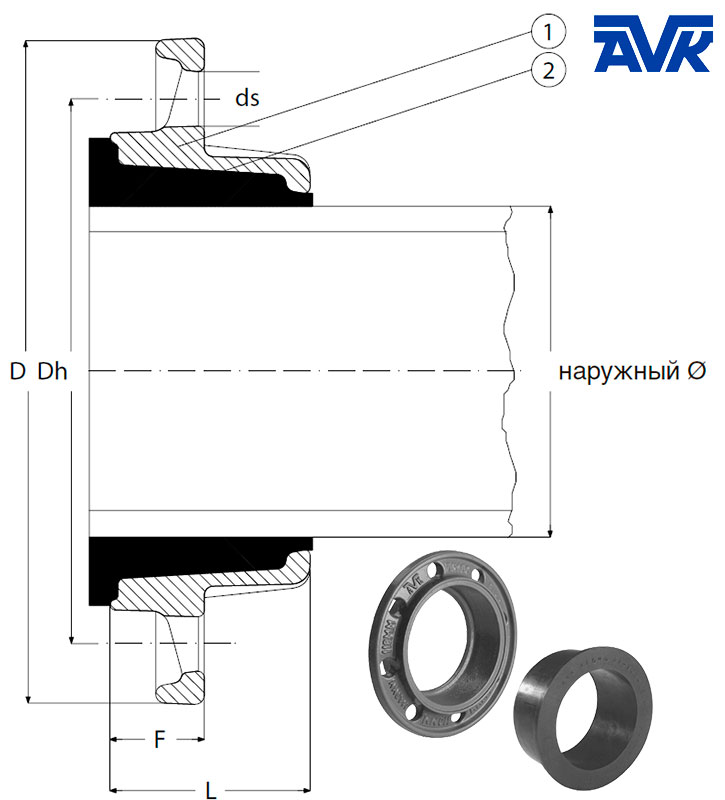

Характеристики фланцев avk для стальных труб
- Типоразмеры
- Применимость
| Изделие | DN фланца (мм) | Наружн. Ø трубы мм |
D мм |
Dh мм | ds мм |
Кол-во отверстий |
L мм |
F мм |
Вес кг |
|---|---|---|---|---|---|---|---|---|---|
| 05-065-2100 | 65 | 75,3 | 185 | 145 | 18 | 4 | 50 | 25 | 2.0 |
| 05-080-2100 | 80 | 88,9 | — | — | — | — | — | — | — |
| 05-100-2100 | 100 | 108/114,3 | 220 | 180 | 18 | 8 | 58 | 29 | 3.0 |
| 05-125-2100 | 125 | 133/140,2 | 250 | 210 | 18 | 8 | 66 | 31 | 5.3 |
| 05-150-2100 | 150 | 168,3 | — | — | — | — | — | — | — |
| 05-200-X400* | 200 | 219,1 | — | — | — | — | — | — | — |
| 05-250-X400* | 250 | 273,0 | — | — | — | — | — | — | — |
| 05-300-X400* | 300 | 323,9 | — | — | — | — | — | — | — |
| DN фланца (мм) | Наружний диаметр трубы (мм) | Фланец | Уплотнительная прокладка |
|---|---|---|---|
| 65 | 75,3 | 05-065-2100 | 05-065-1510 |
| 80 | 88,9 | 05-080-2100 | 05-080-0540 |
| 100 | 108,0 | 05-100-2100 | 05-100-1510 |
| 100 | 114,3 | 05-100-2100 | 05-100-0540 |
| 125 | 133,0 | 05-125-2100 | 05-125-1510 |
| 125 | 140,2 | 05-125-2100 | 05-140-0310 |
| 150 | 168,3 | 05-150-2100 | 05-150-0540 |
| 200 | 219,1 | 05-200-X400* | 05-200-0540 |
| 250 | 273,0 | 05-250-X400* | 05-250-0540 |
| 300 | 323,9 | 05-300-X400* | 05-300-0540 |
* Х=2: PN 10; X=4: PN 16
