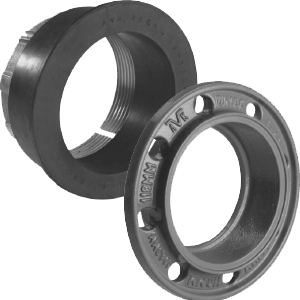

Фланец avk сборный для пэ труб
Предназначен для воды и нейтральных жидкостей максимальной температурой до 70° С. Если применяется устойчивое к натяжению кольцо, следует всегда использовать опорную втулку avk.
Ассортимент и цены
-
Компоненты
- Фланец
- Уплотнительное кольцо
- Кольцо, устойчивое к натяжению
Фланец avk сборный со стандартным или устойчивым к натяжению уплотнительным кольцом для пэ-труб по ISO 161 и ISO 3607. Размеры фланцев и отверстий: по ISO 7005-2(EN 1092-2: 1997, DIN 2501) PN 10 или PN 16. Для труб Sigma 100 — PN 6.3, PN 10 и PN 16, а для ПЭ 80 — PN 6,3 и PN 10 по DIN 8074. Наивысшее допускаемое давление при испытаниях применяемой ПЭ-трубы = 1,5 х PN. Максимально допустимая температура соответствует температуре применяемой ПЭ-трубы, но не более 70° С.
Купить арматуру можно в ооо «спектр-строй » по адресу: Санкт-Петербург, ул. Салова 53. На сайте Вы можете ознакомиться с ассортиментом и ценой, заказать товар через интернет или по телефону. Если есть вопросы или нужна консультация звоните. Мы всегда рады Вам помочь. Купить можно также пластиковые трубы, электросварные фитинги для сварки арматуры, имеющей полиэтиленовые патрубки.
Материалы

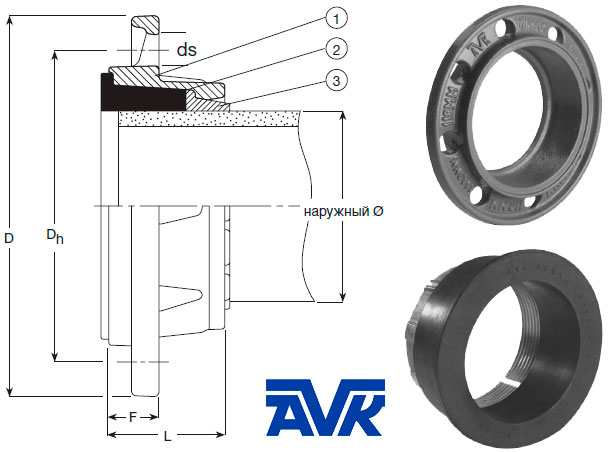

Характеристики фланцев avk для полиэтиленовых труб
- Типоразмеры
- Применимость
| Изделие | DN фланца (мм) | Наружн. Ø трубы мм |
D мм |
Dh мм | ds мм |
Кол-во отверстий |
L мм |
F мм |
Вес кг |
||
|---|---|---|---|---|---|---|---|---|---|---|---|
| PN 10 | PN 16 | PN 10 | PN 16 | ||||||||
| 05-050-2100 | 50 | 63 | 165 | 125 | 19 | 4 | 48 | 25 | 2.6 | ||
| 05-060-2100 | 60 | 63 | 175 | 135 | 19 | 4 | 48 | 25 | 2.4 | ||
| 05-060-2200 | 60 | 75 | 175 | 135 | 19 | 4 | 48 | 25 | 2.4 | ||
| 05-065-2100 | 65 | 75 | 185 | 145 | 19 | 4 | 50 | 25 | 2.4 | ||
| 05-080-2200 | 80 | 90 | 200 | 160 | 19 | 4 | 54 | 28 | 3.1 | ||
| 05-080-2100 | 80 | 90 | 200 | 160 | 19 | 8 | 54 | 28 | 3.1 | ||
| 05-100-2100 | 100 | 110 | 220 | 180 | 19 | 8 | 58 | 29 | 3.7 | ||
| 05-125-2200 | 125 | 125 | 250 | 210 | 19 | 8 | 66 | 31 | 6.3 | ||
| 05-125-2100 | 125 | 140 | 250 | 210 | 19 | 8 | 66 | 31 | 6.3 | ||
| 05-150-2100 | 150 | 160 | 285 | 240 | 23 | 8 | 73 | 33 | 6.6 | ||
| 05-200-X100* | 200 | 200 | 340 | 295 | 23 | 8 | 12 | 87 | 40 | 12.4 | |
| 05-200-X400* | 200 | 225 | 340 | 295 | 23 | 8 | 12 | 87 | 40 | 12.0 | |
| 05-250-X100* | 250 | 250 | 395 | 350 | 23 | 28 | 12 | 121 | 48 | 20.3 | |
| 05-250-X400* | 250 | 280 | 395 | 350 | 23 | 28 | 12 | 121 | 48 | 17.7 | |
| 05-300-X100* | 300 | 325 | 445 | 400 | 23 | 28 | 12 | 105 | 50 | 25.6 | |
| DN фланца (мм) | Наружний диаметр трубы (мм) | Фланец | Уплотнительная прокладка |
|---|---|---|---|
| 50 | 63 | 05-050-2100 | 05-063-50311 |
| 60 | 63 | 05-060-2100 | 05-063-50311 |
| 60 | 75 | 05-060-2200 | 05-075-50511 |
| 65 | 75 | 05-065-2100 | 05-075-50311 |
| 80 | 90 | 05-080-2200 | 05-090-50311 |
| 80 | 90 | 05-080-2100 | 05-090-50311 |
| 100 | 110 | 05-100-2100 | 05-110-50311 |
| 125 | 125 | 05-125-2200 | 05-125-50311 |
| 125 | 140 | 05-125-2100 | 05-140-50311 |
| 125 | 160 | 05-150-2100 | 05-160-50311 |
| 150 | 200 | 05-200-X100* | 05-200-50311 |
| 200 | 225 | 05-200-X400* | 05-225-50311 |
| 250 | 250 | 05-250-X100* | 05-250-50311 |
| 250 | 280 | 05-250-X400* | 05-280-50311 |
| 300 | 315 | 05-300-X100* | 05-315-50311 |
* Х=2: PN 10; X=4: PN 16
