Запорная арматура pvdf sygef® Standart
Запорная арматура pvdf линейки sygef Standart представлена в метрических размерах в соответствии с требованиями стандартов EN ISO 16135, 16136, 16137, 16138.
-
Шаровые краны
Все шаровые краны sygef Standard (pvdf) с метрическими размерами DN 10-100 представлены типами 546, 543, 523 в соответствии с EN ISO 16135. Шаровые краны pvdf выпускаются с предопределенной точкой разлома над нижним уплотнительным кольцом, предотвращающим утечку среды в случае повреждения. Ниппельные гайки обеспечивают быстрый и безопасный радиальный монтаж и демонтаж клапана во время технического обслуживания. Задние кольца и уплотнения изготавливаются из fpm. Ручка включает в свою конструкцию интегрированный инструмент для снятия втулки. Втулки для соединения имеют резьбу, предотвращающую возможное отвинчивание, когда резьбовые концевые соединители удаляются из трубы.
Для шаровых кранов доступны следующие аксессуары:
- Многофункциональная модель (mfm) в ppgf, оборудованная внутренними концевыми выключателями для надежной обратной связи по положению: устанавливается непосредственно между корпусом клапана и рукояткой клапана. mfm также является необходимым интерфейсом для последующего монтажа исполнительных механизмов.
- Монтажная пластина из ppgf со встроенными вставками для последующего монтажа на любой опоре
- Запираемая многофункциональная ручка
Шаровые краны с электрическим приводом
Электроприводы преставлены типами EA15 (размеры DN 10-50), EA25 (размеры DN 10-50), EA35 (размеры DN 65-100) и изготовлены Georg Fischer в соответствии с EN 61010-1. Корпуса исполнительного механизма изготовлен из огнестойкого ppgf с внешними винтами из нержавеющей стали.
Все электроприводы имеют аварийное ручное управление и встроенную оптическую индикацию положения.
Пневматические шаровые клапаны
Пневматические приводы линейки sygef Standard представляют собой системы трубопроводов Georg Fischer типа PA11 (для клапанов DN 15-25) и PA21 (для клапанов DN 32-50). Пневматические приводы имеют встроенные оптические индикаторы положения. Корпус привода выполнен из армированного полипропиленовым стекловолокном (ppgf) и огнезащитного средства. Приводы содержат предварительно нагруженный пружинный узел для обеспечения безопасной работы и обслуживания привода и интегрированный интерфейс Namur (ISO 5211) для простой установки позиционеров, концевых выключателей и аксессуаров. Клапан pvdf оснащен многофункциональным модулем для надежной электрической обратной связи, установленным непосредственно между корпусом клапана и приводом.
-
Мембранные клапаны
Ручные и пневматические мембранные клапаны pvdf линейки sygef Standart производятся Georg Fischer в соответствии с требованиями EN ISO 16138.
Ручные мембранные клапаны
Ручные мембранные (диафрагменные) клапаны линейки sygef Standart (pvdf) с метрическими размерами от DN 15 по DN 100 имеют следующие конструктивные осообенности:
- Тип 514 (двойная конструкция, DN 15-50)
- Тип 515 (конструкция втулки, DN 15-50)
- Тип 517 (конструкция фланца, DN 15-50)
- Тип 519 (конструкция Т-образного типа, от DN 15-15 до DN 100-50)
Верхняя часть корпуса, изготовленная из оранжевого ppgf, соединена с нижней центральным упором, исключающей открытые винты. Для определения положения мембраны присутствует двухцветный индикатор положения, встроенный в ручное колесо. Ручное колесо имеет встроенный механизм блокировки. В зависимости от модели клапана pvdf, мембраны изготавливаются из epdm, fpm, nbr, ptfe с epdm.
Ручные мембранные клапаны с метрическими размерами от DN 65 по DN 150 имеют фланцевую конструкцию (Клапан pvdf тип 317 линеки sygef Standart). Верхний корпус изготовлен из армированного полипропиленового стекловолокна, соединяется с нижним открытыми болтами из нержавеющей стали.
Пневматические мембранные клапаны
Пневматические диафрагменные клапаны линейки с размерами от DN 15 по DN 100 доступны в следующих версиях:
- Тип 604 (двойная конструкция, DN 15)
- Тип 605 (DN 15)
- Тип 6x4 (двойная конструкция, DN 15-50)
- Тип 6x5 (конструкция дугообразного типа, DN 15-50)
- Тип 6x7 (фланцевая конструкция, DN 15-50)
- Тип 6x9 (конструкция Т-образного типа, от DN 15-15 до DN 100-50)
Верхняя часть корпуса пневматического мембранного клапана sygef Standart соединена с нижней центральным упором, исключая открытые винты. Приводы для пневматических мембранных клапанов из поливинилиденфторида с метрическими размерами от DN 15 по DN 100 представлены семейством diastar и типом 604/605:
- Тип 604/605 для PN до 6 бар (с одной стороны)
- diastar Ten для PN до 10 бар (с одной стороны)
- diastar TenPlus для PN до 10 бар (с обеих сторон)
- diastar Sixteen для PN до 16 бар (с одной стороны)
Для пневматических клапанов sygef Standart доступны следующие режимы работы приводов: с безопасным закрытием (FC), отказоустойчивым открытием (FO) или с двойным действием (DA). Клапаны pvdf имеют встроенный индикатор оптического положения. Корпус привода должен быть изготовлен из армированного полипропиленового стекловолокна. Приводы с режимом FC должны содержат предварительно нагруженный оцинкованный стальной пружинный узел, обеспечивающий безопасность работы и простоту обслуживания привода.
Пневматический мембранные клапана pvdf от DN 65 по DN 150 имеют конструкцию фланца. Верхний корпус должен соединен с нижним открытыми болтами из нержавеющей стали. Приводы для пневматических клапанов от DN 65 по DN 150 представлен семейством diastar типа 025.
-
Дисковые затворы

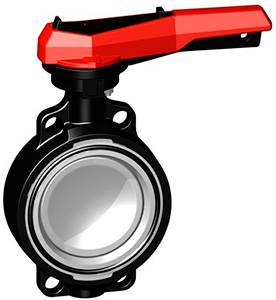

Дроссельные заслонки sygef Standart с метрическими размерами от DN 50 (2") до DN 300 (12") представлены сериями 567/568 и имею двойную эксцентриковую дисковую конструкцию, изготовленную Georg Fischer в соответствии с требованиями EN ISO 16136.
Уплотнения производятся как из фтор-каучука (fpm), так и из политетрафторэтилена (ptfe). Ручной рычаг может блокироваться с шагом 5 градусов. Между храповым механизмом и указательной пластиной присутствует шесть зубьев, которые обеспечивают точное и безопасное позиционирование рычага. Опция точной регулировки с помощью специального ручного рычага позволяет открывать диск под любым углом в пределах от 0° и 90°. Ручной рычаг изготовлен из высокопрочного ppgf. Также доступна опция встроенного индикатора электрического положения. Дополнительно клапаны могут приводиться в действие коробкой передач с ручным колесом. Электрический индикатор положения встроен в монтажный фланец. Клапаны-бабочки имеют низкий момент срабатывания, чтобы обеспечить легкую работу. Все дроссельные заслонки типа 567/568 производства Georg Fischer Piping Systems предназначены для номинального давления 10 бар.Дисковые затворы с электрическим приводом
Электроприводы представлены типами EA31 или EA 42 — в зависимости от размера клапана. Они производятся Georg Fischer Piping Systems в соответствии с требованиями EN 61010-1. Корпус привода изготовлен из огнестойкого армированного полипропиленового стекловолокна и оснащен внешними винтами из нержавеющей стали. Электроприводы Georg Fischer имеют встроенное аварийное ручное управление и встроенную оптическую индикацию положения. Для всех типов электроприводов характерны следующие особенности:
- Отказоустойчивое устройство
- Нагревательный элемент
- Расширение цикла, мониторинг и подсчет
- Мониторинг тока двигателя
- Позиционная сигнализация
- Тип позиционера PE25
- Наборы концевых выключателей AgNi, Au, NPN, PNP
- Ручное управление
- Модуль подключения AS-Interface

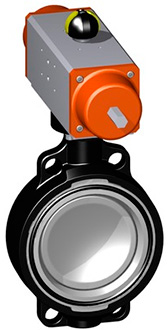

Дисковые затворы с пневматическим приводом
Пневматические приводы представлены следующими типами:
- PA 35 (метрические размеры DN 50-65)
- PA 40 (метрические размеры DN 80)
- PA 45 (метрические размеры DN 100-125)
- PA 55 (метрические размеры DN 150-200)
- PA 60 (метрические размеры DN 200 FC )
- PA 65 (метрические размеры DN 250 FC)
- PA 70 (метрические размеры DN 300 FC)
Корпус привода выполнен из закаленного анодированного алюминия. Приводы содержат интегрированные интерфейсы Namur (ISO 5211) для простой установки позиционеров, концевых выключателей и аксессуаров.
-
Обратные клапаны

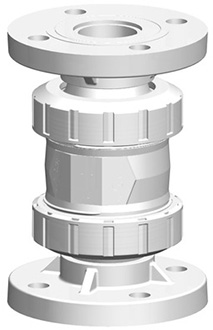

Эта разновидность изделий sygef Standart представлена коническими и межфланцевыми обратными клапанами. Конические обратные клапаны имеют метрические размеры DN 10-100 и представлены изделиями типа 561/562. Уплотнения клапана pvdf выполнены из эластомеров fpm или ffpm. Втулки обратного клапана имеют левую резьбу для предотвращения возможного отвинчивания при удалении резьбовых концевых соединителей из трубы. Конический клапан линейки sygef Standart допускается устанавливать как в вертикальном, так и в горизонтальном положении. Клапаны рассчитаны на номинальное давление 16 бар.
Межфланцевые обратные клапаны sygef Standart (pvdf) представлены типом 369 с метрическим размерами DN 32-300 рассчитаны на номинальное давление 10 бар. Клапаны этого типа оснащены пружиной (из нержавеющей стали 316 или Hasteloy C), гарантирующей закрытие во всех положениях установки. Стоит отметить необходимость наличия зоны стабилизирующей трубы не менее 5-кратного номинального диаметра (DN) (рекомендуется 10-кратный номинальный диаметр) до и после обратного клапана.
-
Регуляторы давления
Клапаны регулирования давления, поставляемые Georg Fischer Piping Systems, имеют следующие характеристики:
- DN 10-50 от 0 до 10 бар
- DN 65-80 от 0 до 6 бар
- DN 100 от 0 до 4 бар
Понижающие клапаны
Понижающие клапаны давления автоматически регулируются для поддержания рабочего давления заданного значения. Давление на выходе (рабочее давление) напрямую не зависит от входного давления. Если давление на выходе превышает заданное значение, диафрагму поднимается против силы пружины. Если давление на выходе падает ниже установленного значения, диафрагму нажимают на пружинное усилие. Клапан уменьшения давления начинает закрываться/открываться, пока не будет восстановлено состояние равновесия: давление на выходе остается постоянным независимо от возрастающего или уменьшающегося входного давления.
Понижающие клапаны доступны в разновидностях: тип 582 и тип v82. Клапаны понижения давления типа 582 представлены метрическими размерами DN 10-50 и имеют следующие особенности:
- Металлическая центральная гайка корпуса
- Возможность выбора диапазона давления между 0 - 9 бар или 0,3 - 3 бар
- Манометр необязательный
- Возможна сборка манометра с обеих сторон
- Выбор узла прямого манометра или с защитным кожухом
- Возможность показывать давление на входе или выходе
- Стрелка направленного направления для направления потока для направления потока
- Резьбовые вставки для сборки
Клапаны регулировки давления типа V82 представлены размерами DN 65-100 и имеют встроенный манометр.
Клапаны поддержания давления
Клапаны поддержания давления поддерживают рабочее давление постоянным и уменьшают скачки давления в системе. Клапан этого вида предназначен для поддержания постоянного давления в рабочей или системной среде, для сбалансирования пульсации давления и снижения пиков давления в системах химических процессов. Если входное давление поднимается выше установленного значения, поршень клапана под давлением поднимается против усилия пружины. Следовательно, клапан открывается и происходит снижение давления через выпускную трубу. Клапан закрывается, как только входное давление опускается ниже заданного натяжения пружины. Клапаны поддержания давления представлены в следующих типах и размерах:
- Тип 586 — компактный подпорный клапан с метрическими размерами DN 10-50
- Тип V86 — клапан поддержания давления, размеры DN 65-100
-
Электромагнитные клапаны
Электромагнитные клапаны легко, безопасно и экономично регулируют поток жидкостей и газов.
Электромагнитные клапаны прямого действия
Электромагнитные клапаны прямого действия, поставляемые Georg Fischer Piping Systems, служат для регулирования и контроля жидкостей, если сжатый воздух не доступен или не нужен. Они используются для различных функций, например: открытия, закрытия, дозирования, распределения и смешивания. Поток среды переключается непосредственно якорем, перемещаемым магнитной силой. Доступны следующие типы и размеры клапанов:
- Тип 157, размеры DN 4-8
- Тип 160/161, размеры DN 10-20
- Тип 166, размеры DN 3-5
Сервоуправляемые электромагнитные клапаны
Сервоуправляемые электромагнитные клапаны предназначены для регулирования и контроля жидкостей, если сжатый воздух не доступен или нежелателен. Они используются для различных функций, например: открытие, закрытие, дозирование, распределение и смешивание. Открытие больших отверстий с использованием метода прямого действия потребует огромных и дорогих катушек. Клапаны с сервоуправлением используют мощность жидкости для открытия канала потока путем управления небольшим пилотным каналом для изменения сил на более крупном основном уплотнении. Давление 0,5 бар является обязательным для клапанов с сервоприводом. Сервоуправляемые электромагнитные клапаны представлен типом 165 и размерами DN 10-50.
-
Выпускные и сливные клапаны
Вентиляционные и выпускные клапаны sygef Standart (pvdf) Georg Fischer представлены типом 591. Клапаны с метрическими размерами DN 10-100 имеют давление PN 16 и оборудованы поплавком из pvdf.
-
Вентиляционные клапаны
Вентиляционные клапаны sygef Standart (pvdf) представляены типом 595 с метрическими размерами DN 10-100 и рассчитаны на давление PN 16. Клапаны оснащены пружиной из нержавеющей стали с пластиковым покрытием с минимальным давлением открытия (10-80 мбар).
