Втулка редукционная pvdf

Модельный ряд

sygef® Standart Georg Fischer

Материал

поливинилиденфторид (pvdf), фторопласт

Диаметр d (мм)

20, 25, 32, 40, 50, 63, 75, 90, 110, 125, 140, 160, 200, 225

Давление pn

10 и 16 атмосфер

Способ соединения

стыковая, инфракрасная (ir), бесшовная сварка

Цена

Прайс на фитинги pvdf sygef Standart

Номенклатура

Каталог фитингов pvdf

Запорная арматура

Шаровые краны, клапаны, приводы

Втулка редукционная pvdf Georg Fischer sygef Standard предназначен для перехода с одного диаметра труб пвдф или фитинга pvdf на трубу (фитинг) pvdf/пвдф другого диаметра. Редукционный переход pvdf/пвдф сделан из химстойкого материала — поливинилиденфторид. Втулка редукционная pvdf соединяется следующими способами: стыковая, (bcf) бесшовная и (ir) инфракрасная сварка pvdf.

Втулка редукционная пвдф есть в диаметрах: 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм, 75 мм, 90 мм, 110 мм, 125 мм, 140 мм, 160 мм, 200 мм, 225 мм и имеют рабочее давление 16 атмосфер и 10 атмосфер. Цена на втулку редукционную pvdf/пвдф указана в наших прайсах в разделе «цены» в разделе Промышленные трубопроводные системы: прайс-лист на pvdf georg fischer.

Производитель втулки редукционной пвдф — это Georg Fischer (Швейцария) он является мировым лидером в производстве промышленных трубопроводов. Выпускаются втулки pvdf редукционные в серии sygef Standard (pvdf).

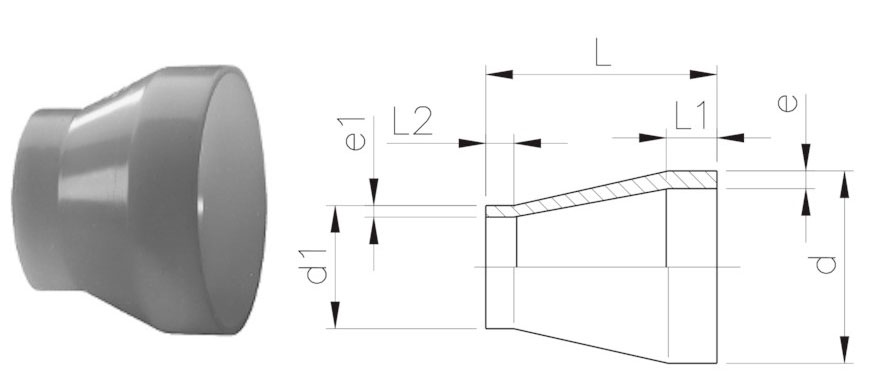

Типоразмеры редукционной втулки pvdf Georg Fischer pn 16 sygef Standart

d-d1, мм	Метод сварки	Код	Вес, кг	e, мм	e1, мм	L, мм	L1, мм	L2, мм
25 ‐ 20	BCF, IR	735908637	0,013	1,9	1,9	50	22	22
32 ‐ 20	BCF, IR	735908642	0,019	2,4	1,9	50	22	22
32 ‐ 25	BCF, IR	735908641	0,019	2,4	1,9	50	22	22
40 ‐ 20	BCF, IR	735908648	0,025	2,4	1,9	58	22	24
40 ‐ 25	BCF, IR	735908647	0,025	2,4	1,9	55	22	24
40 ‐ 32	BCF, IR	735908646	0,028	2,4	2,4	55	22	24
50 ‐ 25	BCF, IR	735908654	0,04	3	1,9	60	22	25
50 ‐ 32	BCF, IR	735908653	0,043	3	2,4	60	22	25
50 ‐ 40	BCF, IR	735908652	0,046	3	2,4	60	22	25
63 ‐ 32	BCF, IR	735908660	0,059	3	2,4	65	22	25
63 ‐ 40	BCF, IR	735908659	0,062	3	2,4	65	22	25
63 ‐ 50	BCF, IR	735908658	0,07	3	3	65	22	25
75 ‐ 40	BCF, IR	735908666	0,086	3,6	2,4	68	24	25
75 ‐ 50	BCF, IR	735908665	0,091	3,6	3	65	24	25
75 ‐ 63	BCF, IR	735908664	0,095	3,6	3	65	24	25
90 ‐ 63	BCF, IR	735908671	0,138	4,3	3	75	25	30
90 ‐ 75	BCF, IR	735908670	0,153	4,3	3,6	75	25	35
110 ‐ 63	BCF, IR	735908678	0,257	5,3	3	90	30	30
110 ‐ 75	BCF, IR	735908677	0,213	5,3	3,6	90	30	35
110 ‐ 90	BCF, IR	735908676	0,265	5,3	4,3	90	30	35
140 ‐ 110	IR	735908685	0,45	6,7	5,3	110	40	40
160 ‐ 110	IR	735908690	0,65	7,7	5,3	160	40	40
160 ‐ 140	IR	735908688	0,45	7,7	6,7	120	40	40
200 ‐ 160	IR	735908692	1,34	9,6	7,7	120	40	35
225 ‐ 110	IR	735908695	1,54	10,8	5,3	160	50	40
225 ‐ 160	IR	735908696	1,73	10,8	7,7	160	50	40
225 ‐ 200	IR	735908697	1,98	10,8	9,6	160	55	50

Типоразмеры втулки pvdf редукционной Georg Fischer pn 10 sygef Standart

d-d1, мм	Метод сварки	sdr	Код	Вес, кг	e, мм	e1, мм	L, мм	L1, мм	L2, мм
90 ‐ 63	BCF, IR	33 - 21	735908551	0,124	2,8	3	75	25	30
110 ‐ 63	BCF, IR	33 - 21	735908553	0,196	3,4	3	90	30	30
110 ‐ 90	BCF, IR	33 - 33	735908555	0,179	3,4	2,8	90	30	35
125 ‐ 110	IR	33 - 21	735908580	0,27	3,9	5,3	100	35	40
140 ‐ 110	IR	33 - 21	735908585	0,385	4,3	5,3	110	40	40
140 ‐ 125	IR	33 - 33	735908584	0,34	4,3	3,9	110	40	40
160 ‐ 110	IR	33 - 33	735908561	0,48	4,9	3,4	120	40	40
160 ‐ 110	IR	33 - 21	735908590	0,573	4,9	5,3	120	40	40
160 ‐ 140	IR	33 - 33	735908588	0,568	4,9	4,3	120	40	40
200 ‐ 160	IR	33 - 33	735908592	0,83	6,2	4,9	145	50	40
225 ‐ 110	IR	33 - 33	735908566	1,12	6,9	3,4	160	55	35
225 ‐ 110	IR	33 - 21	735908595	0,94	6,9	5,3	160	55	35
225 ‐ 160	IR	33 - 33	735908596	1,14	6,9	4,9	160	55	40
225 ‐ 200	IR	33 - 33	735908597	1,2	6,9	6,2	160	55	50

Все фитинги pvdf в таблице могут быть сварены стыковым сварочным аппаратам.

bcf — бесшовная сварка для pvdf.

ir — инфракрасная сварка pvdf.
