Тройник редукционный pvdf

Тройник редукционный PVDF Sygef Standart
Модельный ряд
sygef® Standart Georg Fischer
Материал
поливинилиденфторид (pvdf), фторопласт
Диаметр d (мм)
90, 110, 160, 225
Давление pn
16 и 10 атмосфер
Способ соединения
стыковая, инфракрасная (ir), бесшовная сварка
Номенклатура

Тройник редукционный pvdf Georg Fischer sygef Standard (pvdf) или тройник редукционный 90° пвдф для соединения труб pvdf, фитингов pvdf и запорной арматуры (краны pvdf, дисковые затворы pvdf и клапаны pvdf). Данный фитинг — тройник редукционный pvdf из фторопластового материала поливинилиденфторид, который является химически стойким материалом. Для уменьшения цены на тройники редукционные pvdf, целесообразно брать тройник равнопроходной pvdf и редукционный переход pvdf. В этом случае цена будет меньше до 50% в зависимости от диаметров перехода.

Тройник pvdf редукционный, соединяется следующими способами: стыковая, (bcf) бесшовная и (ir) инфракрасная сварка pvdf. Тройники редукционные pvdf изготавливаются в диаметрах: 90 мм, 110 мм, 160 мм, 225 мм и имеют рабочее давление 10 атмосфер и 16 атмосфер. Цена на тройник pvdf/пвдф редукционный указана в наших прайсах в разделе «цены» в разделе Промышленные трубопроводные системы: прайс-лист на pvdf georg fischer.

Производитель тройника редукционного pvdf — это Georg Fischer (Швейцария) он является мировым лидером в производстве промышленных трубопроводов. Выпускаются редукционные тройники pvdf в серии sygef Standard(pvdf).

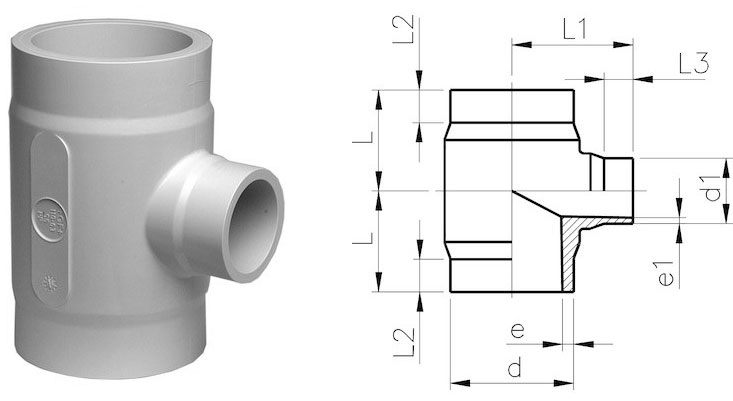

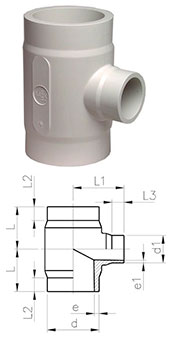

Габаритные размеры тройника 90° pvdf редукционного Georg Fischer pn 16 sygef Standart

d-d1, мм Метод сварки Код Вес, кг e, мм e1, мм L1, мм L2, мм L, мм L3, мм
160 ‐ 90IR7352086623,27,74,31306015525
160 ‐ 110IR7352086613,37,75,31306015525
225 ‐ 90IR735208670610,84,31606015525
225 ‐ 110IR7352086696,110,85,31606015525

Габаритные размеры тройника 90° pvdf редукционного Georg Fischer pn 10 sygef Standart

d-d1, мм Метод сварки Код Вес, кг e, мм e1, мм L, мм L1, мм L2, мм L3, мм
160 ‐ 90IR7352085622,34,94,31551306025
160 ‐ 110IR7352085612,34,95,31551306025
225 ‐ 90IR7352085704,46,94,31551606025
225 ‐ 110IR7352085694,2866,95,31551606025
225 ‐ 160IR7352085684,2396,94,91551706035

Все фитинги pvdf в таблице могут быть сварены стыковым сварочным аппаратам.

bcf — бесшовная сварка для pvdf.

ir — инфракрасная сварка pvdf.
