Тройник равнопроходной pvdf

Модельный ряд

sygef® Standart Georg Fischer

Материал

поливинилиденфторид (pvdf), фторопласт

Диаметр d (мм)

20, 25, 32, 40, 50, 63, 75, 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315

Давление pn

16 и 10 атмосфер

Способ соединения

стыковая, инфракрасная (ir), бесшовная сварка

Цена

Прайс на фитинги pvdf sygef Standart

Номенклатура

Каталог фитингов pvdf

Запорная арматура

Шаровые краны, клапаны, приводы

Тройник равнопроходной pvdf Georg Fischer sygef Standard (pvdf) или тройник 90° пвдф для соединения труб pvdf, фитингов pvdf и запорной арматуры (краны pvdf, дисковые затворы pvdf и клапаны pvdf). Данный фитинг — тройник равнопроходной pvdf из фторопластового материала поливинилиденфторид, который является химически стойким материалом. Тройник pvdf равнопроходной, соединяется следующими способами: стыковая, (bcf) бесшовная и (ir) инфракрасная сварка pvdf. Обращаем Ваше внимание, что тройники 90° pvdf/пвдф под раструбную сварку идут у Georg Fischer только до 63 диаметра.

Тройник равнопроходной pvdf существует в диаметрах: 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм, 75 мм, 90 мм, 110 мм, 125 мм, 140 мм, 160 мм, 200 мм, 225 мм, 250 мм, 280 мм, 315 мм и имеют рабочее давление 10 атмосфер и 16 атмосфер. Цены на тройник pvdf/пвдф равнопроходной указаны в наших прайсах в разделе «цены» в разделе Промышленные трубопроводные системы: прайс-лист на pvdf georg fischer.

Производитель тройника равнопроходного pvdf — это Georg Fischer (Швейцария) он является мировым лидером в производстве промышленных трубопроводов. Выпускаются равнопроходные тройники pvdf в серии sygef Standard (pvdf).

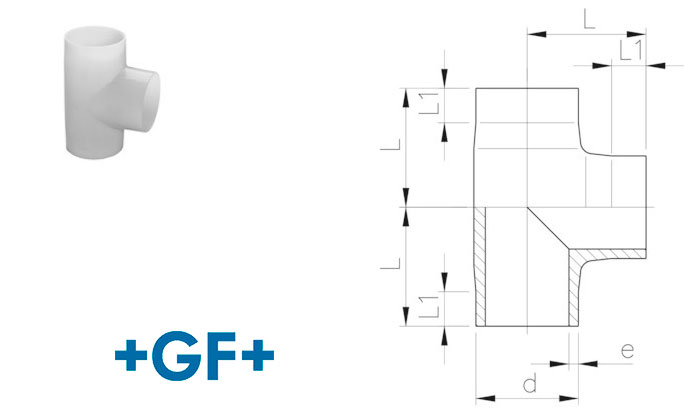

Типоразмеры равнопроходного тройника 90° pvdf Georg Fischer pn 16 sygef Standart

d, мм	Метод сварки	Код	Вес, кг	e, мм	L, мм	L1, мм
20	BCF, IR	735208606	0,025	1,9	38	25
25	BCF, IR	735208607	0,033	1,9	42	27
32	BCF, IR	735208608	0,058	2,4	46	27
40	BCF, IR	735208609	0,083	2,4	51	28
50	BCF, IR	735208610	0,146	3	58	28
63	BCF, IR	735208611	0,254	3	66	28
75	BCF, IR	735208612	0,346	3,6	75	32
90	BCF, IR	735208613	0,6	4,3	90	39
110	BCF, IR	735208614	1,067	5,3	110	48
140	IR	735208616	2,6	6,7	140	62
160	IR	735208617	3,5	7,7	160	71
200	IR	735208619	6,725	9,6	200	80
225	IR	735208620	8,986	10,8	220	86
250	IR	735208646	10,823	11,9	223	70
280	IR	735208647	16,061	13,4	256	74
315	IR	735208648	21,422	15	274	74

Типоразмеры тройника 90° pvdf равнопроходного Georg Fischer pn 10 sygef Standart

d, мм	Метод сварки	Код	Вес, кг	e, мм	L, мм	L1, мм
90	BCF, IR	735208513	0,433	2,8	90	39
110	BCF, IR	735208514	0,766	3,4	110	48
125	IR	735208515	1,28	3,9	125	56
140	IR	735208516	1,554	4,3	140	62
160	IR	735208517	2,293	4,9	160	71
200	IR	735208519	4,297	6,2	200	80
225	IR	735208520	6,9	6,9	220	86
250	IR	735208521	6,939	7,7	223	70
280	IR	735208522	10,475	8,6	256	74
315	IR	735208523	13,882	9,7	274	74

Все фитинги pvdf в таблице могут быть сварены стыковым сварочным аппаратам.

bcf — бесшовная сварка для pvdf.

ir — инфракрасная сварка pvdf.
