Отвод 90 градусов pvdf

Отвод 90° PVDF Sygef Standart
Модельный ряд
sygef® Standart Georg Fischer
Материал
поливинилиденфторид (pvdf), фторопласт
Диаметр d (мм)
20, 25, 32, 40, 50, 63, 75, 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315
Давление pn
16 и 10 атмосфер
Способ соединения
стыковая, инфракрасная (ir), бесшовная сварка
Номенклатура

Отвод 90° pvdf Georg Fischer, sygef Standard (pvdf) или уголок 90 градусов пвдф для соединения труб пвдф, фитингов пвдф и запорной арматуры (краны пвдф, дисковые затворы пвдф и клапаны пвдф). Отвод 90° pvdf из фторопластового материала поливинилиденфторид является химически стойким материалом. Способ соединения отвода 90 градусов пвдф — это стыковая сварка, инфракрасная (ir) сварка, бесшовная сварка.

Отводы 90 градусов pvdf имеются в диаметрах 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм, 75 мм, 90 мм, 110 мм, 125 мм, 140 мм, 160 мм, 180 мм, 200 мм, 225 мм, 250 мм, 280 мм, 315 мм и рабочее давление 16 атмосфер или 10 атмосфер. Цена на отвод 90° pvdf/пвдф указаны в наших прайсах в разделе «цены» в разделе Промышленные трубопроводные системы: прайс-лист на pvdf georg fischer.

Производитель отвода 90 градусов пвдф — это Georg Fischer (Швейцария) он является мировым лидером в производстве промышленных трубопроводов. Выпускаются отводы pvdf в серии sygef Standard (pvdf).

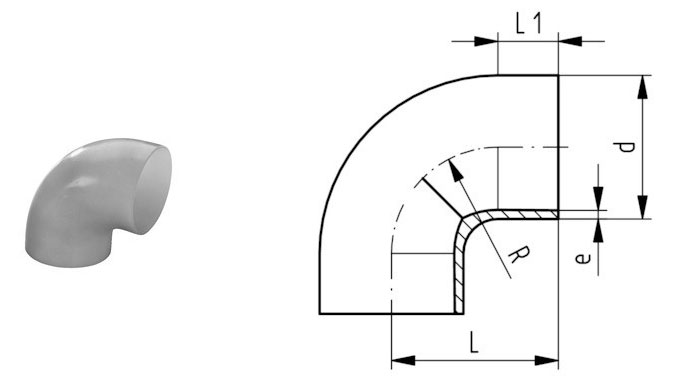

Габаритные размеры отвода 90° pvdf Georg Fischer pn 16 sygef Standart

d, мм Метод сварки Код Вес, кг e, мм L, мм L1, мм R, мм
20BCF, IR7350187060,0161,9382315
25BCF, IR7350187070,0221,9422319
32BCF, IR7350187080,0382,4462224
40BCF, IR7350187090,0552,4512130
50BCF, IR7350187100,0953582137
63BCF, IR7350187110,1383662145
75BCF, IR7350187120,2433,6752362
90BCF, IR7350187130,4234,3902377
110BCF, IR7350187140,7055,31102398
140IR7350187161,5846,714033121
160IR7350187172,2587,716033141
200IR7350187193,7989,620033181
225IR7350187205,72610,822033200
250IR7350187466,53611,925448232
280IR7350187479,18213,428348262
315IR73501874813,0311532148297

Габаритные размеры отвода 90° pvdf Georg Fischer pn 10 sygef Standart

d, мм Метод сварки Код Вес, кг e, мм L, мм L1, мм R, мм
90BCF, IR7350185130,3322,8902377
110BCF, IR7350185140,5753,41102398
125IR7350185150,7733,912528112
140IR7350185161,1094,314033121
160IR7350185171,544,916033141
200IR7350185192,0186,220033181
225IR7350185203,9526,922033200
250IR7350185214,3047,725448232
280IR7350185226,378,628348262
315IR7350185239,0329,732148297

Все фитинги pvdf в таблице могут быть сварены стыковым сварочным аппаратам.

bcf — бесшовная сварка для pvdf.

ir — инфракрасная сварка pvdf.
