Установочный фитинг pvdf тип 318 для датчика
Установочный фитинг pvdf тип 318 Georg Fischer sygef Standard или фитинг для датчика пвдф. Соединяется установочный фитинг pvdf тип 318 следующими способами: стыковая сварка, (bcf) бесшовная сварка для pvdf и (ir) инфракрасная сварка pvdf и резьбой с другой стороны. Фитинг для датчика pvdf тип 318 имеет разъёмные муфты с двух концов, с помощью которых присоединяется к трубопроводу пвдф. С помощью данного установочного фитинга пвдф тип 318 идут датчики pH/orp типов: 2724, 2725, 2726, 2734, 2736, 2735 и датчики потока типов: 2251, 2537, 515, 8510, 2536, 8512. Установочный фитинг пвдф/pvdf, тип 318 для датчика только для трубопроводов пвдф. Трубопроводы пвдф/pvdf, Georg Fischer, sygef Standard широко используются при транспортировке кислот, щелочей и солей, и других агрессивных веществ.
Установочный фитинг pvdf тип 318 изготавливается Georg Fischer Piping Systems (Швейцария) Ltd. Georg Fischer является мировым лидером по производству промышленных пластиков, подтвержденное множественными сертификатами, как российских, так и международных.

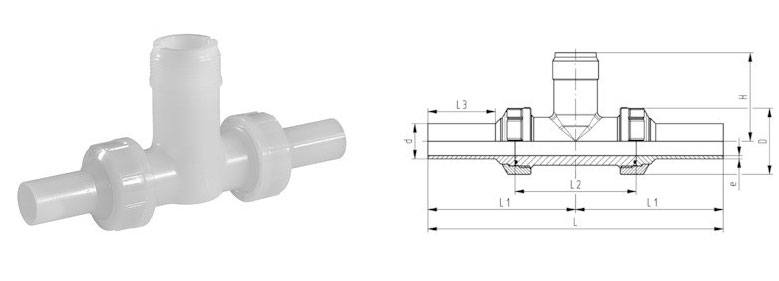

Размеры установочного фитинга pvdf тип 318 Georg Fischer sygef Standart
| Метод сварки | d, мм | DN, мм | PN, бар | Код | Вес, кг | L3, мм | L2, мм | e, мм | Тип датчика | H, мм | L, мм | L1, мм | D, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BCF, IR | 20 | 15 | 16 | 735318036 | 0,24 | 37 | 90 | 2 | flow X0, pH XX | 76 | 196 | 98 | 45 |
| BCF, IR | 25 | 20 | 16 | 735318037 | 0,318 | 37 | 100 | 2 | flow X0, pH XX | 78 | 212 | 106 | 55 |
| BCF, IR | 32 | 25 | 16 | 735318038 | 0,427 | 40 | 110 | 2 | flow X0, pH XX | 81 | 228 | 114 | 62 |
| BCF, IR | 40 | 32 | 16 | 735318039 | 0,588 | 40 | 110 | 2 | flow X0, pH XX | 85 | 234 | 117 | 75 |
| BCF, IR | 50 | 40 | 16 | 735318040 | 0,719 | 43 | 120 | 3 | flow X0, pH XX | 89 | 250 | 125 | 84 |
| BCF, IR | 63 | 50 | 16 | 735318041 | 1,088 | 43 | 130 | 3 | flow X0, pH XX | 95 | 266 | 133 | 101 |
