Установочный фитинг pvdf тип 311 для датчика
Установочный фитинг тип 311 pvdf для датчика Georg Fischer sygef Standard или фитинг для датчика пвдф. Фитинг для датчика pvdf тип 311 соединяется с трубопроводом пвдф с помощью втулок пвдф и фланцев. С помощью данного установочного фитинга пвдф тип 310 идут датчики потока типов: 2251, 2537, 515, 8510, 2536, 8512. Установочный фитинг пвдф/pvdf тип 311 для датчика предназначен только для трубопроводов пвдф с давлением до 16 бар.
Установочный фитинг пвдф/pvdf тип 311 для датчика изготавливается Georg Fischer Piping Systems (Швейцария) Ltd. Georg Fischer является мировым лидером по производству промышленных пластиков, подтвержденное множественными сертификатами, как российских, так и международных. Трубопроводы пвдф/pvdf Georg Fischer sygef Standard широко используются при транспортировке кислот, щелочей и солей, и других агрессивных веществ.

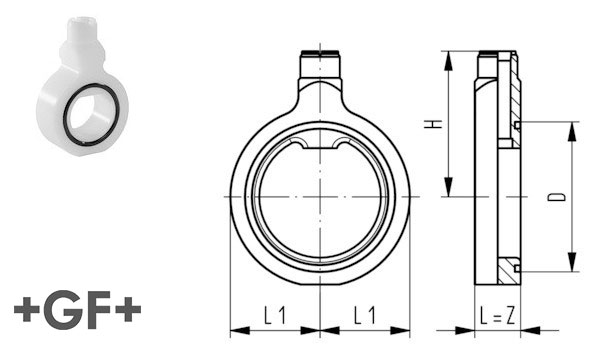

Габаритные размеры установочного фитинга pvdf тип 311 Georg Fischer sygef Standart
| d, мм | DN, мм | PN, бар | d, мм | Код | Вес, кг | Тип датчика | D мм | H, мм | L, мм | L1, мм |
|---|---|---|---|---|---|---|---|---|---|---|
| 2 ½ | 65 | 10 ‐ 16 | 75 | 735311042 | 0,845 | flow X1 | 88 | 135 | 48 | 61 |
| 3 | 80 | 10 ‐ 16 | 90 | 735311043 | 1,02 | flow X1 | 102 | 141 | 48 | 69 |
| 4 | 100 | 10 ‐ 16 | 110 | 735311044 | 1,192 | flow X1 | 132 | 152 | 48 | 79 |
| 100 | 10 ‐ 16 | 125 | 735311045 | 0,99 | flow X1 | 132 | 147 | 48 | 79 | |
| 5 | 125 | 10 ‐ 16 | 140 | 735311046 | 1,473 | flow X1 | 157 | 153 | 48 | 94 |
| 6 | 150 | 10 ‐ 16 | 160 | 735311047 | 1,742 | flow X1 | 482 | 161 | 48 | 106 |
| 8 | 200 | 10 ‐ 16 | 200 | 735311049 | 2,643 | flow X1 | 236 | 175 | 48 | 134 |
| 8 | 200 | 10 ‐ 16 | 225 | 735311050 | 2,074 | flow X1 | 236 | 185 | 48 | 134 |
Особенности установочного фитинга тип 311
- Материал: pvdf
- Резьбовой выход 1 ¼" npsm
- Подходит для накидного метрического и дюймового фланца
- Поставляется вместе с уплотнением для шара
