Бурт pvdf

Модельный ряд

sygef® Standart Georg Fischer

Синоним

втулка под фланец пвдф

Материал

поливинилиденфторид (pvdf), фторопласт

Диаметр d (мм)

20, 25, 32, 40, 50, 63, 75, 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315

Давление pn

10 и 16 атмосфер

Способ соединения

стыковая, инфракрасная (ir), бесшовная сварка

Цена

Прайс на фитинги pvdf sygef Standart

Номенклатура

Каталог фитингов pvdf

Запорная арматура

Шаровые краны, клапаны, приводы

Бурт pvdf Georg Fischer sygef Standard или втулка под фланец пвдф. Бурт pvdf под фланец имеет рифленую контактную поверхность, предназначенную для лучшего соединения. Втулка под фланец pvdf предназначена для соединения труб pvdf и запорной арматуры или втулок под фланец из другого материала. Метод соединения втулки пвдф под фланец — это стыковое соединение, т. е. сварка либо стыковая, либо бесшовная, либо инфракрасная. Цена на бурт pvdf GF указана в разделе «Цены», но для получения более лучшей цены на втулку под фланец pvdf или другие фитинги пвдф можно получить, обратившись к нашим менеджерам. Трубопроводы ПВДФ/pvdf Georg Fischer sygef Standard широко используются при транспортировке кислот, щелочей и солей, и других агрессивных веществ. При применении буртов пвдф для транспортировки агрессивных сред используют уплотнение EPDM или FKM/FPM, данные уплотнения, как и втулки pvdf под фланец имеются у нас в наличии и являются складскими позициями.

Бурт pvdf производится компанией Georg Fischer Piping Systems (Швейцария) Ltd. Georg Fischer является мировым лидером по производству промышленных пластиков, подтвержденное множественными сертификатами, как российских, так и международных.

Бурт pvdf GF sygef Standard имеется в следующих диаметрах: 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм, 75 мм, 90 мм, 110 мм, 125 мм, 140 мм, 160 мм, 180 мм, 200 мм, 225 мм, 250 мм, 280 мм, 315 мм.

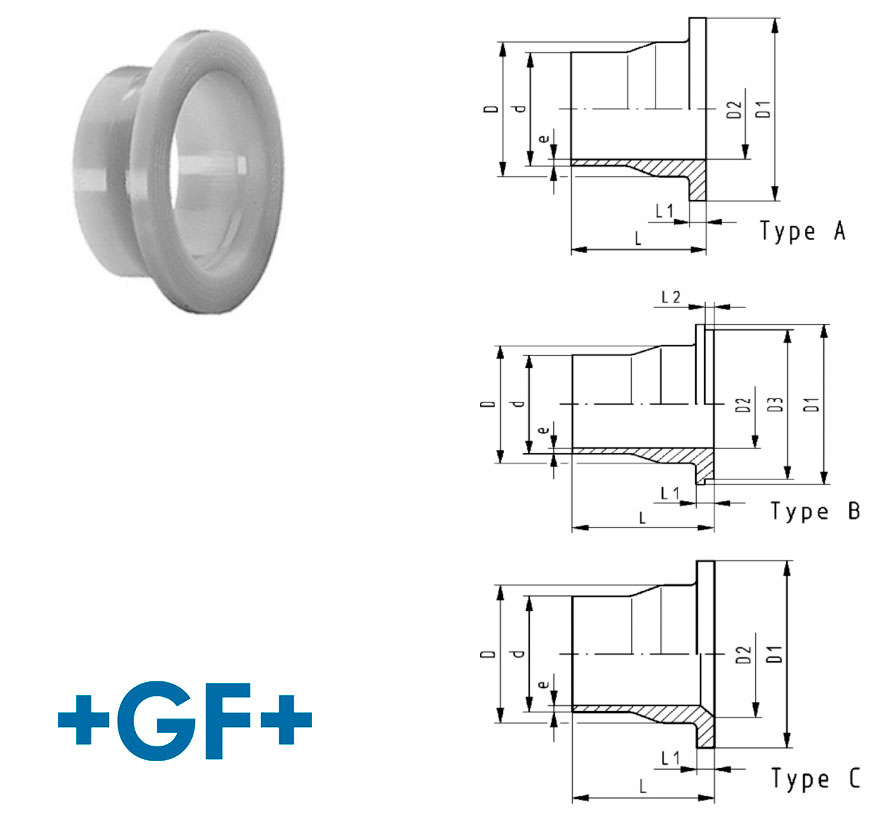

Габаритные размеры бурта pvdf pn 16 Georg Fischer sygef Standart

d, мм	DN, мм	PN, бар	Метод сварки	Код	Вес	e мм	D, мм	D1, мм	D2, мм	D3, мм	L, мм	L1, мм	L2, мм	e, мм	тип
20	15	16	BCF, IR	735798806	1	0,029	1,9	26	45	15		54	6		A
25	20	16	BCF, IR	735798807	1	0,046	1,9	32	58	20	54	56	7	4	B
32	25	16	BCF, IR	735798808	1	0,07	2,4	40	68	26	63	58	7	4	B
40	32	16	BCF, IR	735798809	1	0,096	2,4	49	78	34	73	68	8	4	B
50	40	16	BCF, IR	735798810	1	0,136	3	60	88	43	82	69	8	4	B
63	50	16	BCF, IR	735798811	1	0,198	3	75	102	56		72	9		A
75	65	16	BCF, IR	735798812	1	0,311	3,6	89	122	66		80	10		A
90	80	16	BCF, IR	735798813	1	0,394	4,3	105	138	78	133	81	12	4	B
110	100	16	BCF, IR	735798814	1	0,554	5,3	125	158	100		81	13		C
140	125	16	IR	735798816	1	0,861	6,7	155	188	127		90	16		C
160	150	16	IR	735798817	1	1,2	7,7	175	212	151		93	17		C
200	200	16	IR	735798819	1	1,9	9,6	232	268	207		102	22		C
225	200	16	IR	735798820	1	2	10,8		235	268	207		102	22	C
250	250	16	IR	735798846	1	3,658	11,9		285	320	249		122	25	C
280	250	16	IR	735798847	1	3,586	13,4		291	320	249		122	25	C
315	300	16	IR	735798848	1	5,028	15	335	370	300		124	28		C

Габаритные размеры бурта pvdf pn 10 Georg Fischer sygef Standart

d, мм	DN, мм	PN, бар	Метод сварки	Код	Вес	e мм	D, мм	D1, мм	D2, мм	D3, мм	L, мм	L1, мм	L2, мм	e, мм	тип
90	80	10	BCF, IR	735798863	1	0,37	2,8	105	138	78	133	81	12	4	B
110	100	10	BCF, IR	735798864	1	0,493	3,4	125	158	100		81	13		A
125	100	10	IR	735798565	6	0,453	3,9	132	158	114		82	14		A
140	125	10	IR	735798866	1	0,739	4,3	155	188	127		90	16		A
160	150	10	IR	735798867	1	0,927	4,9	175	212	151		93	17		C
200	200	10	IR	735798869	1	1,797	6,2	232	268	207		102	22		C
225	200	10	IR	735798870	1	1,687	6,9	235	268	207		102	22		A
250	250	10	IR	735798596	1	2,73	7,7	285	320	249		120	22		C
280	250	10	IR	735798597	1	2,715	8,6	291	320	249		120	22		A
315	300	10	IR	735798598	1	3,657	9,7	335	370	300		120	22		C

Все фитинги pvdf в таблице могут быть сварены стыковым сварочным аппаратам.

bcf — бесшовная сварка для pvdf.

ir — инфракрасная сварка pvdf.
