Бурт пвдф, контактная поверхность с желобком
Бурт пвдф, контактная поверхность с желобком Georg Fischer sygef Standard или втулка под фланец пвдф под O-Ring (круглое) уплотнение. Бурт пвдф имеет желобок на контактной поверхности по O-Ring (круглое) уплотнение, предназначенная для лучшего соединения. Бурт pvdf предназначен для соединения труб pvdf и запорной арматуры или втулкой под фланец из другого материала. Метод соединения бурта пвдф под фланец — это раструбное соединение. Цена на бурт pvdf GF указана в разделе «Цены», но для получения более лучшей цены на бурт pvdf или другие фитинги пвдф можно получить, обратившись к нашим менеджерам. Трубопроводы пвдф/pvdf, Georg Fischer, sygef Standard широко используются при транспортировке кислот, щелочей и солей, и других агрессивных веществ. При применении буртов пвдф для транспортировки агрессивных сред используют O-Ring уплотнение epdm или fkm, данные уплотнения, как и втулки pvdf под фланец имеются у нас в наличии.
Бурт пвдф/pvdf фирмы изготовителя Georg Fischer Piping Systems (Швейцария) Ltd. Georg Fischer является мировым лидером по производству промышленных пластиков, подтвержденное множественными сертификатами, как российских, так и международных.
Бурт пвдф, контактная поверхность с желобком GF sygef Standard имеется в следующих диаметрах: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм.

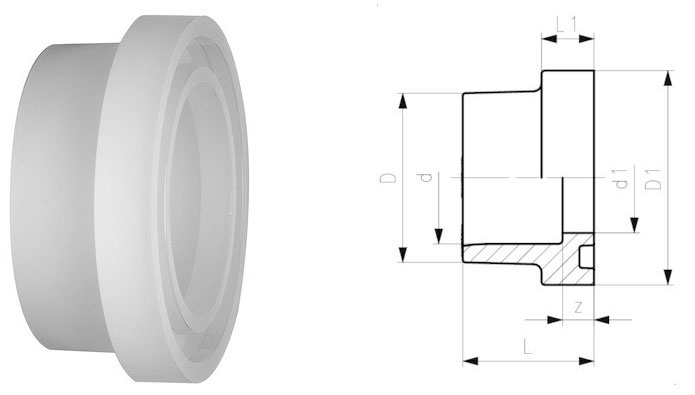

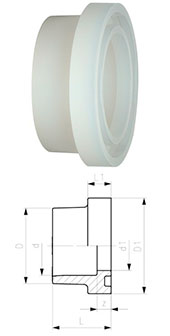

Габаритные размеры раструбного бурта pvdf/пвдф под уплотнение O-Ring
| d, мм | DN, мм | PN, бар | Код | SP | Вес, кг | D, мм | D1, мм | d1, мм | L, мм | L1, мм | z, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 15 | 16 | 735810106 | 10 | 0,015 | 27 | 34 | 16 | 22 | 9 | 8 |
| 25 | 20 | 16 | 735810107 | 10 | 0,022 | 33 | 41 | 21 | 24 | 10 | 8 |
| 32 | 25 | 16 | 735810108 | 10 | 0,035 | 41 | 50 | 28 | 26 | 10 | 8 |
| 40 | 32 | 16 | 735810109 | 10 | 0,055 | 50 | 61 | 36 | 30 | 13 | 10 |
| 50 | 40 | 16 | 735810110 | 10 | 0,08 | 61 | 73 | 45 | 33 | 13 | 10 |
| 63 | 50 | 16 | 735810111 | 2 | 0,134 | 76 | 90 | 57 | 37 | 14 | 10 |
Габаритные размеры уплотнения O-Ring из epdm и fkm
| d, мм | Размер, дюйм | DN, мм | epdm код | fkm код | Код fkm для pvdf Standart |
Код fkm для pvdf HP |
|---|---|---|---|---|---|---|
| 20 | ½ | 15 | 748410006 | 749410006 | 749410005 | 749411005 |
| 25 | ¾ | 20 | 748410007 | 749410007 | 749410006 | 749411006 |
| 32 | 1 | 25 | 748410008 | 749410008 | 749410120 | 749411120 |
| 40 | 1 ¼ | 32 | 748410009 | 749410009 | 749410062 | 749411062 |
| 50 | 1 ½ | 40 | 748410010 | 749410010 | 749410172 | 749411172 |
| 63 | 2 | 50 | 748410011 | 749410011 | 749410054 | 749411054 |
