Муфта pvdf (пвдф) раструбная

Муфта раструбная PVDF Sygef Standart
Модельный ряд
sygef® Standart Georg Fischer
Материал
поливинилиденфторид (pvdf), фторопласт
Диаметр d (мм)
16, 20, 25, 32, 40, 50, 63
Давление pn
16 атмосфер
Способ соединения
раструбная сварка
Номенклатура

Муфта пвдф Georg Fischer sygef Standard (pvdf) или просто муфта pvdf GF предназначены для соединения труб пвдф, фитингов пвдф и запорной арматуры (краны пвдф, дисковые затворы пвдф и клапаны пвдф). Муфта pvdf из фторопластового материала поливинилиденфторид является химически стойким материалом. Способ сединения муфты pvdf — это раструбное соединение. Муфты pvdf имеются в диаметрах 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм и имеют рабочее давление 16 атмосфер.

Муфты pvdf в диаметрах 25 мм, 32 мм, 40 мм и 50 мм ещё являются и переходами редукции, соответственно, муфта пвдф 25 мм — переход редукции пвдф 32–25 мм; муфта пвдф 32 мм — переход редукции пвдф 40–32 мм; муфта пвдф 40 мм — переход редукции пвдф 50–40 мм; муфта пвдф 50 мм — переход редукции пвдф 63–50 мм.

Производитель муфт пвдф — это Georg Fischer (Швейцария) он является мировым лидером в производстве промышленных трубопроводов. Выпускаются муфты pvdf в серии sygef Standard.

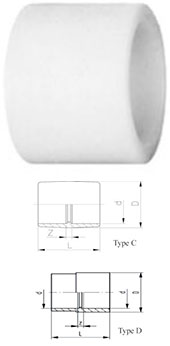

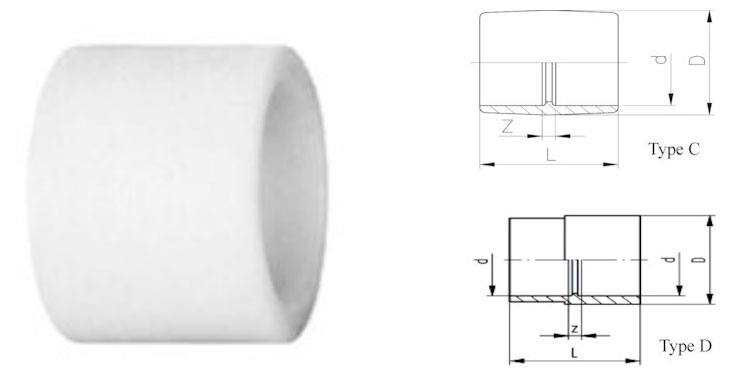

Габаритные размеры раструбной муфты pvdf/пвдф sygef Standart

d, мм D-d, мм PN, бар Код Вес, кг D, мм L, мм z, мм тип
16 - 167359101050,0226337C
20 - 167359101060,01627357C
2532‐25167359101070,02432397C
3240‐32167359101080,03740437C
4050‐40167359101090,06250488D
5063‐50167359101100,10663548D
63 - 167359101110,15375628C
