Колено 90 градусов pvdf (пвдф) раструбное
Модельный ряд
sygef® Standart Georg Fischer
Материал
поливинилиденфторид (pvdf), фторопласт
Диаметр d (мм)
16, 20, 25, 32, 40, 50, 63
Давление pn
16 атмосфер
Способ соединения
раструбная сварка
Номенклатура
Запорная арматура
Колено 90° pvdf/пвдф Georg Fischer sygef Standard или отвод 90 градусов pvdf GF или уголок 90 градусов пвдф предназначены для соединения труб пвдф, фитингов пвдф и запорной арматуры (краны пвдф, дисковые затворы пвдф и клапаны пвдф). Колено 90° pvdf из фторопластового материала поливинилиденфторид является химически стойким материалом. Способ соединения отвода 90 градусов пвдф — это раструбное соединение.
Отводы 90 градусов pvdf имеются в наличии в диаметрах 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм и имеют рабочее давление 16 атмосфер. Производитель уголка 90 градусов пвдф — это Georg Fischer (Швейцария) он является мировым лидером в производстве промышленных трубопроводов. Выпускаются муфты pvdf в серии sygef Standard.

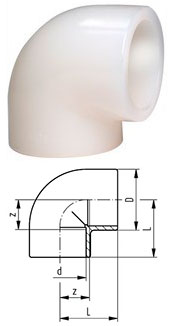

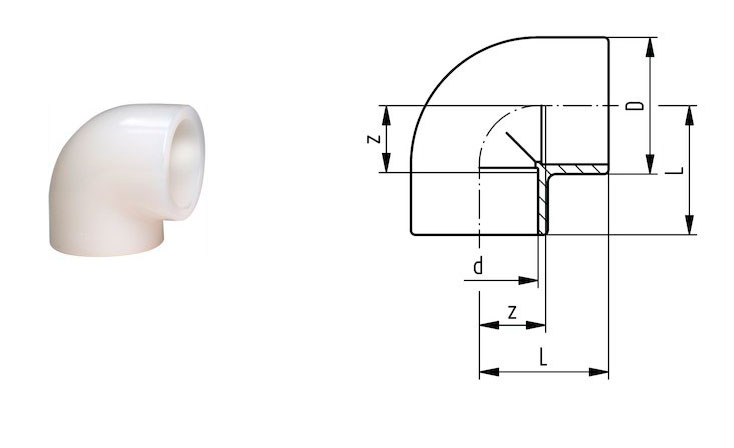

Габаритные размеры размеры колена pvdf/пвдф 90 градусов sygef Standart
| d, мм | PN, бар | Код | Вес, кг | D, мм | L, мм | z, мм |
|---|---|---|---|---|---|---|
| 16 | 16 | 735100105 | 0,03 | 26 | 25 | 12 |
| 20 | 16 | 735100106 | 0,026 | 27 | 28 | 14 |
| 25 | 16 | 735100107 | 0,039 | 32 | 32 | 16 |
| 32 | 16 | 735100108 | 0,066 | 40 | 38 | 20 |
| 40 | 16 | 735100109 | 0,105 | 49 | 44 | 24 |
| 50 | 16 | 735100110 | 0,16 | 60 | 51 | 28 |
| 63 | 16 | 735100111 | 0,281 | 75 | 62 | 35 |
