Запорно-регулирующая арматура pvdf sygef® Plus

Запорная арматура pvdf линейки sygef® представлена в метрических размерах в соответствии с требованиями стандартов EN ISO 16135, 16136, 16137, 16138. Шаровые клапаны не предлагаются для версии Plus, но они присутствуют в линейке Standart.

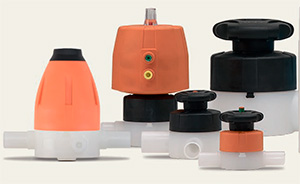

Мембранные клапаны

Ручные мембранные (диафрагменные) клапаны линейки sygef Plus (pvdf-hp) с метрическими размерами DN15-100 имеют слеующие конструктивные осообенности:
- Тип 514 (двойная конструкция, DN 15-50)
- Тип 515 (конструкция втулки, DN 15-50)
- Тип 517 (конструкция фланца, DN 15-50)
- Тип 519 (конструкция Т-образного типа, от DN 15-15 до DN 100-50)
Ручные клапаны pvdf sygef® Plus производятся Georg Fischer Piping Systems в соответствии с требованиями EN ISO 16138. Конструктивно корпус клапанов изготовлен из ppgf, соединенный с нижним корпусом центральным упором, исключающим открытые винты. Для определения положения диафрагмы присутствует двухцветный индикатор положения, встроенный в ручное колесо. Ручное колесо имеет встроенный механизм блокировки. В зависимости от модели мембраны ручных клапанов изготавливаются из epdm, fpm, nbr, ptfe с epdm.

Ручные мембранные клапаны с метрическими размерами от DN 65 до DN 150 имеют фланцевую конструкцию (тип 317). Верхняя часть корпуса, изготовленного из ppgf, соединяется с нижней открытыми болтами из нержавеющей стали. Индикатор положения, встроенный в ручное колесо, определяет положение диафрагмы.

Пневматические мембранные клапаны конструктивно схожи с ручными и также соответствуют EN ISO 16138. Конструктивной особенностью таких клапанов является наличие пневматических приводов diastar.

Пневматические клапаны линейки pvdf sygef® Plus от Georg Fischer доступны в следующих вариантах:
- diastar Ten для PN до 10 бар (с одной стороны)
- diastar TenPlus для PN до 10 бар (с обеих сторон)
- diastar Sixteen для PN до 16 бар (с одной стороны)
Режимы работы приводов у пневматических мембранных клапанов pvdf sygef® Plus могут быть: с безопасным закрытием (FC), с отказоустойчивым открытием (FO) и двойным действием (DA). Пневматическе клапаны sygef plus имеют встроенный индикатор оптического положения. Приводы с режимом FC содержат предварительно нагруженный оцинкованный стальной пружинный узел, что обеспечивает безопасности при работе и обслуживании привода.
Шаровые клапаны

Двух- и трехходовые шаровые клапаны (краны) линейки sygef® Plus с ручным, электрическим и пневматическим приводом предлагают высочайшую модульность и полную функциональность. Доступны следующие типы и размеры шаровых клапанов (кранов) Georg Fischer:
- Шаровый клапан pvdf тип 365
Клапан линейки sygef® Plus тип 365 обеспечивает двунаправленное значение плотности пузырькового давления 150 фунтов на квадратный дюйм при 160 °C в соответствии с требованиями стандарта EN-12266-1 скоростью утечки A (скорость утечки uhmwpe). Размеры от d63 (2") - d315 (12"). Диск клапана pvdf изготовлен из нержавеющей стали pfa. Внутренний вкладыш изготовливается из ptfe. Неконцентрированный корпус клапана изготовлен из ковкого чугуна с полиэфирным покрытием, несмачиваемый вал — из нержавеющей стали, несмоченные уплотнительные кольца — из fpm. Клапан шаровый pvdf тип 365 содержит два пружинных уплотнения в верхней и нижней частях диска, предотвращающие необходимость смачивания уплотнительных колец для отделения технологической жидкости от штока и других компонентов. Пружинные уплотнения не требует смазочных материалов. Вкладыш и диск должны подвергаются механическому воздействию с целью обеспечить близкие допуски, низкий крутящий момент, меньшее напряжение и деформацию вкладыша во время открытия и закрытия. Клапаны очищены и изготовлены для применений с высокой степенью чистоты, что регламентируется всей линейкой продукции sygef® Plus.
Клапаны регулировки давления

Все клапаны регулирования давления, поставляемые Georg Fischer Piping Systems, имеют следующие характеристики:
- DN 10-50 от 0 до макс. 10 бар
- DN 65-80 от 0 до макс. 6 бар
- DN 100 от 0 до макс. 4 бара
Редукционные клапаны

Этот тип клапанов предназначен для снижения давления в системе до заданного значения. При наличии дифференциального давления редукционный клапан настраивается на заданное рабочее давление. Давление на выходе (рабочее давление) напрямую не зависит от входного давления. Если давление на выходе превышает заданное значение, диафрагму поднимают против силы пружины. Если давление на выходе падает ниже установленного значения, диафрагму нажимают на пружинное усилие. Клапан уменьшения давления начинает закрываться/открываться, пока не будет восстановлено состояние равновесия; другими словами, давление на выходе остается постоянным независимо от возрастающего или уменьшающегося входного давления.

Доступны следующие типы и размеры редукционных клапанов:
- Тип 582 (вариант с высокой степенью чистоты) — компактный редукционный клапан, размеры DN 10-50
- Тип V82 — редукционный клапан со встроенным манометром, размеры DN 65-100
Электромагнитные клапаны прямого действия

Данный тип клапанов pvdf линейки sygef® Plus предназначен для регулирования и контроля жидкостей, если сжатый воздух не доступен или не нужен. Они используются для различных функций: открытия, закрытия, дозирования, распределения и смешивания. Поток среды переключается непосредственно якорем, перемещаемым магнитной силой.

Доступны следующие типы и размеры:
- Тип 157, размеры DN 4-8
- Тип 160/161, размеры DN10-20
- Тип 166, размеры DN 3-5
Сервоуправляемые электромагнитные клапаны

Сервоуправляемые электромагнитные клапаны Georg Fischer предназначены для регулирования и контроля жидкостей, если сжатый воздух не доступен или нежелателен. Они используются для различных функций, например? открытие, закрытие, дозирование, распределение и смешивание. Клапаны с сервоуправлением используют мощность жидкости для открытия канала потока путем управления небольшим пилотным каналом для изменения сил на более крупном основном уплотнении. Δp 0,5 бар является обязательным с клапанами с сервоприводом. Доступны следующие типы и размеры:
- Тип 165, размеры DN 10-50
