Переходник для емкостей тип 050 нпвх (pvc-u), втулка с переходным (редукционным) раструбным патрубком Georg Fischer (Швейцария)
Коннектор для ёмкости pvc-u (нпвх) под раструбное клеевое соединение, Georg Fischer, предназначен для соединения труб пвх (pvc-u) или фитингов нпвх с большего диаметра на меньший или наоборот с подключением трубопроводной системы нпвх к ёмкости. Коннектор для ёмкости ещё называют танк адаптер редукционный для ёмкостей или переходник редукционный на ёмкость. Коннектор редукционный для ёмкости нпвх для раструбного клеевого соединения, сделан из химически стойкого pvc-u. Соединение коннектора для ёмкости pvc-u — клеевое раструбное, разъёмная гайка коннектора пвх позволяет не только соединить трубы нпвх с трубопроводом, но и разъединить это соединение по средством откручивания гайки муфты. Рабочее давление трубопровода 16 атмосфер и менее, рабочая температура транспортируемой жидкости в пределах от -0 до +60 °C. Трубопроводы pvc-u Georg Fischer широко используются при транспортировке кислот, щелочей и солей, и других агрессивных веществ.
Переходник редукционный для ёмкости pvc-u фирмы изготовителя Georg Fischer Piping Systems (Швейцария) Ltd.
Коннектор для ёмкости пвх под раструбное клеевое соединение имеется с уплотнением epdm в следующих диаметрах: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм с соответсвенным редукционным переходом на меньшие диаметры: 12 мм, 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм.
Многолетний опыт компании Georg Fischer Piping Systems Ltd (Швейцария) в работе с трубопроводными системами из пластика, гарантирует надежность коннектора редукционного для емкости. Система обозначения партии продукта позволяет проследить его путь: время и дату изготовления, ответственного за изготовление и ответственного за приемку в ОТК.
Высокое качество переходников редукционных для емкостей тип 050, нпвх (pvc-u) 16 мм/12мм, 20 мм/16мм, 25 мм/20 мм, 32 мм/25 мм, 40 мм/32 мм, 50 мм/40 мм, 63 мм/50 мм подтверждается положительными результатами проверок сторонних (вышестоящих) организаций и лабораторными испытаниями.

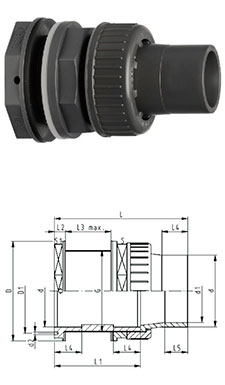

| Компактный переходник для емкостей тип 050, нпвх (pvc-u), втулка с переходным (редукционным) раструбным патрубком | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d (мм) | d1 (мм) | PN (бар) | Код epdm | Вес (кг) | L (мм) | D (мм) | L1 (мм) | L5 (мм) | L4 (мм) | S1 (мм) | L2 (мм) | S (мм) | D1 (мм) | Диаметр отверстия в стенке емкости (мм) | L3 (мм) | G (дюйм) | d2 (мм) |
| 16 | 12 | 16 | 161050345 | 0.068 | 96 | 44 | 58 | 12 | 14 | 40 | 11 | 32 | 29 | 28 | 19 | ¾ | 5 |
| 20 | 16 | 16 | 161050346 | 0.102 | 104 | 54 | 61 | 14 | 16 | 50 | 12 | 40 | 35 | 35 | 17 | 1 | 5 |
| 25 | 20 | 16 | 161050347 | 0.157 | 112 | 60 | 65 | 16 | 18 | 55 | 13 | 50 | 42 | 43 | 18 | 1 ¼ | 5 |
| 32 | 25 | 16 | 161050348 | 0.220 | 119 | 69 | 67 | 19 | 22 | 65 | 13 | 56 | 49 | 49 | 19 | 1 ½ | 5 |
| 40 | 32 | 16 | 161050349 | 0.353 | 132 | 84 | 72 | 22 | 26 | 80 | 13 | 69 | 59 | 61 | 16 | 2 | 5 |
| 50 | 40 | 16 | 161050350 | 0.438 | 145 | 92 | 76 | 26 | 31 | 85 | 15 | 76 | 70 | 67 | 16 | 2 ¼ | 5 |
| 63 | 50 | 16 | 161050351 | 0.680 | 163 | 108 | 84 | 31 | 38 | 100 | 15 | 95 | 82 | 83 | 19 | 2 ¾ | 5 |
Материал: сырьё pvc-u, используемое компанией Georg Fischer — непластифицированный поливинилхлорид (нпвх, пвх). Стойкость материала переходника редукционного на ёмкость к химическому воздействию соответствует требованиям стандарта ISO/TR 10358. Смотрите Лист химической стойкости материала pvc-u (нпвх, пвх) производства Georg Fischer (Швейцария)
Стандартизация: сырье, применяемое при изготовлении фитингов Georg Fischer, соответствует международным стандартам ISO EN 1452-3, NF и KIW А. Продукция компании Georg Fischer Piping Systems Ltd (Швейцария) надежна и качественна, имеет сертификаты и соответствует ГОСТ 32413-2013. Цилиндрические, конические и резьбовые разъёмы переходника для емкостей тип 050 нпвх (pvc-u) соответствуют ISO 727-1 и многим национальным стандартам.
Области применения pvc-u (нпвх, пвх) Georg Fischer: очистка сточных вод, водоподготовка, гальваника, химическая промышленность, автомобильная промышленность, энергетика, пищевая промышленность и т.д. Georg Fischer -известный специализированным бренд фитингов из pvc-u (нпвх) для промышленных систем трубопроводов.
Монтаж переходника для емкостей тип 050 Georg Fischer pvc-u (нпвх) делится на три этапа:
- Механическая обработка: удалите заусенцы на внутренней кромке и снимите фаску с внешней кромки трубы pvc-u (при необходимости разрежьте трубу под прямым углом).
- Обезжиривание и подготовка к склеиванию: уберите возможный конденсат с трубы и редукционного переходника пвх на емкость; обезжирьте наружную поверхность трубы и внутреннюю поверхность переходника при помощи очистителя Tangit и впитывающей салфетки. Нанесите клей на наружную поверхность трубы пвх.
- Соединение (склеивание): переходник редукционный для емкости тип 050 pvc-u соединяется с трубой пвх меньшего диаметра при помощи раструба переходника. Время склеивания при температуре выше 10 °С происходит в течение 5 минут, при температуре ниже 10 °С время ожидания увеличивается до 15 минут.
- Подробнее о монтаже изложено в инструкции по склеиванию pvc-u при помощи клея Tangit для диаметров от d 6 до d 400 мм.
Испытание системы проводится не ранее чем через 24 часа после склеивания!!!
Купить переходники 16/12 мм, 20/16 мм, 25/20 мм, 32/25 мм, 40/32 мм, 50/40 мм, 63/50 мм для емкости тип 050 пвх можно в Санкт-Петербурге по адресу ул. Салова 53 к 1. Цена редукционного переходника с ндс указана в прайс-листе. Возможна доставка переходника для емкости до терминала любой транспортной компании в СПб (г. Санкт-Петербурге).
Цены, наличие, консультации по телефонам: +7 (812) 449-15-34, +7 (812) 449-30-73, +7 (495) 128-0337.
