Втулка переходная редукционная патрубок — внутренняя резьба (Rp) нпвх (pvc-u) Georg Fischer (Швейцария), переходной патрубок на внутреннюю резьбу (Rp) из pvc-u
Втулка переходная редукционная патрубок — внутренняя резьба нпвх (pvc-u) Georg Fischer (Швейцария) предназначена для перехода с трубы нпвх (pvc-u) на резьбу. Применяется для подключения запорно-регулирующей арматуры, датчиков (КИПа), манометров и т.д., при помощи резьбового механического соединения (вн. резьба «Rp»).
Втулка переходная редукционная патрубок — внутренняя резьба нпвх (pvc-u) представлена в следующих диаметрах основного патрубка: 12 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм и 63 мм. Каждому из диаметров соответствует внутренняя резьба: ¼", ⅜", ½", ¾", 1", 1 ¼", 1 ½", 2".
Многолетний опыт компании Georg Fischer Piping Systems Ltd (Швейцария) в работе с трубопроводными системами из пластика, гарантирует надежность втулки. Система обозначения партии продукта позволяет проследить ее путь: время и дату изготовления, ответственного за изготовление и ответственного за приемку в ОТК.
Высокое качество резьбовой втулки с патрубком подтверждается положительными результатами проверок сторонних (вышестоящих) организаций и лабораторными испытаниями.

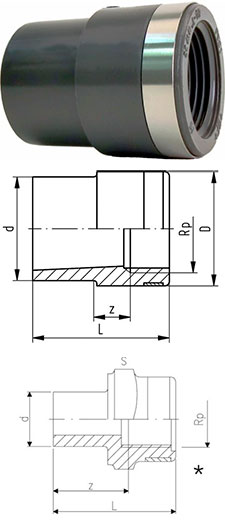

| Втулка переходная редукционная патрубок — внутренняя резьба (Rp) нпвх (pvc-u) | ||||||||
|---|---|---|---|---|---|---|---|---|
| d (мм) | Rp (дюйм) | PN (бар) | Артикул | Вес (кг) | z (мм) | GP (мм) | S (мм) | L (мм) |
| 12 | ¼ | 16 | 721910204 | 0.010 | 4 | 100 | 22 | 27 |
| 16 | ⅜ | 16 | 721910205 | 0.016 | 5 | 100 | 27 | 31 |
| 20 | ½ | 16 | 721910206 | 0.025 | 5 | 100 | 32 | 36 |
| 25 | ¾ | 16 | 721910207 | 0.032 | 5 | 100 | 36 | 40 |
| 32 | 1 | 16 | 721910208 | 0.057 | 5 | 50 | 46 | 45 |
| 40 | 1 ¼ | 16 | 721910209 | 0.087 | 5 | 50 | 55 | 51 |
| 50 | 1 ½ | 16 | 721910210 | 0.126 | 7 | 50 | 65 | 59 |
| 63 | 2 | 16 | 721910211 | 0.206 | 7 | 50 | 80 | 69 |
Материал: сырьё pvc-u, используемое компанией Georg Fischer — непластифицированный поливинилхлорид (нпвх, пвх). Стойкость материала втулки с вр к химическому воздействию соответствует требованиям стандарта ISO/TR 10358. Смотрите Лист химической стойкости материала pvc-u (нпвх, пвх) производства Georg Fischer (Швейцария)
Стандартизация: сырье, применяемое при изготовлении фитингов Georg Fischer, соответствует международным стандартам ISO EN 1452-3, NF и KIW А. Продукция компании Georg Fischer Piping Systems Ltd (Швейцария) надежна и качественна, имеет сертификаты и соответствует ГОСТ 32413-2013. Цилиндрические, конические и резьбовые разъёмы усиленной втулки соответствуют ISO 727-1 и многим национальным стандартам.
Области применения pvc-u (нпвх, пвх) Georg Fischer: клеевые трубы pvc-u применяются для сточных вод, водоподготовки, гальваники, химической (автомобильной, пищевой…) промышленности, в энергетике, в кабельной, в ливневой канализации и во многих других областях. Georg Fischer является специализированным брендом фитингов из pvc-u (нпвх, пвх) для промышленных систем трубопроводов, признанным мировым лидером. Бренд хорошо и надёжно зарекомендовал себя во многих областях применения.
Монтаж втулки-патрубка pvc-u (нпвх, пвх) с внутренней резьбой Georg Fischer делится на четыре этапа:
- Механическая обработка: отрежьте трубу под прямым углом, удалите заусенцы на внутренней кромке и снимите фаску с внешней кромки обрезанного конца трубы.
- Обезжиривание и подготовка к склеиванию: уберите возможный конденсат с наружной поверхности отрезанного конца трубы и с внутренней поверхности патрубка втулки; обезжирьте наружную поверхность трубы и внутреннюю поверхность раструба патрубка втулки при помощи очистителя Tangit и впитывающей салфетки (для каждой детали необходимо использовать новую салфетку). Нанесите клей на наружную поверхность трубы пвх.
- Соединение (склеивание): патрубок втулки нпвх необходимо соединить с трубой или втулкой фитинга. Время склеивания между клеевыми соединениями зависит от диаметра трубопровода и температуры окружающей среды. Для втулки с вр, усиленной металлическим кольцом, склеивание при температуре выше 10° С происходит в течение 5 минут, при температуре ниже 10° С время склеивания увеличивается до 15 минут.
- Подробнее о монтаже изложено в инструкции по склеиванию pvc-u при помощи клея Tangit для диаметров от d 6 до d 400 мм.
- Соединение с металлической трубой (фитингом с нр): втулка с вр нпвх соединяется с наружной резьбой металлической трубы или фитинга. Армирующее кольцо из нержавеющей стали (А2) повышает прочность, вместе с тем, рекомендуется устанавливать втулку в местах с малой механической нагрузкой и отсутствием сильных циклических перепадов температур. Не рекомендуется накладывать на резьбу пасты-герметики, разрушающие материал pvc-u.
Испытание системы проводится не ранее чем через 24 часа после склеивания!!!
Купить втулку с вр pvc-u (нпвх, пвх) Georg Fischer и патрубком под клей Вы можете в Санкт-Петербурге по адресу ул. Салова 53 к 1. Цена с ндс указана в прайс-листе. Возможна доставка до терминала любой транспортной компании в СПб (г. Санкт-Петербурге).
Цены, наличие, консультации по телефонам: +7 (812) 449-15-34, +7 (812) 449-30-73, +7 (495) 128-0337.
