Переходная втулка равнопроходная патрубок — внутренняя резьба (Rp) нпвх (pvc-u) Georg Fischer (Швейцария), Переходной патрубок на внутреннюю резьбу (Rp) из pvc-u
Втулка переходная равнопроходная — внутренняя резьба, нпвх (pvc-u) Georg Fischer (Швейцария) предназначена для соединения трубопроводов из нпвх (pvc-u) с другими видами трубопроводов (пластик, метал и т.д.), запорно-регулирующей арматуры, датчиков (КИПа), манометров и т.д., при помощи механического соединения (вн. резьба «Rp»).
-
Втулка переходная патрубок — внутренняя резьба нпвх (pvc-u) представлена в следующих диаметрах:
- Диаметр основного патрубка: 20, 25, 32, 40, 50 и 63 мм.
- Наружная резьба: ½", ¾", 1", 1 ¼", 1 ½", 2"

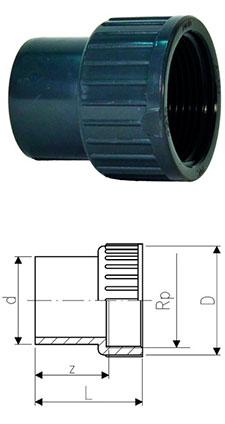

| Втулка переходная равнопроходная — внутренняя резьба (Rp) нпвх (pvc-u) | |||||||
|---|---|---|---|---|---|---|---|
| d (мм) | Rp (дюйм) | PN (бар) | Артикул | Вес (кг) | z (мм) | D (мм) | L (мм) |
| 20 | ½ | 10 | 721900406 | 0,012 | 22 | 28 | 37 |
| 25 | ¾ | 10 | 721900407 | 0,018 | 25 | 34 | 41 |
| 32 | 1 | 10 | 721900408 | 0,035 | 29 | 42 | 48 |
| 40 | 1 ¼ | 10 | 721900409 | 0,063 | 34 | 52 | 56 |
| 50 | 1 ½ | 10 | 721900410 | 0,097 | 40 | 62 | 61 |
| 63 | 2 | 10 | 721900411 | 0,170 | 49 | 77 | 74 |
Материал: сырьё pvc-u, используемое компанией Georg Fischer — непластифицированный поливинилхлорид (нпвх, пвх). Стойкость материала втулки с вр к химическому воздействию соответствует требованиям стандарта ISO/TR 10358. Смотрите Лист химической стойкости материала pvc-u (нпвх, пвх) производства Georg Fischer (Швейцария)
Стандартизация: сырье, применяемое при изготовлении фитингов Georg Fischer, соответствует международным стандартам ISO EN 1452-3, NF и KIW А. Продукция компании Georg Fischer Piping Systems Ltd (Швейцария) надежна и качественна, имеет сертификаты и соответствует ГОСТ 32413-2013. Цилиндрические, конические и резьбовые разъёмы втулки соответствуют ISO 727-1 и многим национальным стандартам.
-
Модель:
- С метрическим патрубком для клеевого соединения и параллельной внутренней резьбой Rp
- Возможность соединения только с деталью из пластика с резьбой.
- Рекомендуется устанавливайть в местах с малой механической нагрузкой и отсутствии сильных циклических перепадов температуры.
- Не накладывать на резьбу пасты-герметики, разрушающие материал pvc-u
Области применения pvc-u (нпвх, пвх) Georg Fischer: клеевые трубы pvc-u применяются для сточных вод, водоподготовки, гальваники, химической (автомобильной, пищевой…) промышленности, в энергетике, в кабельной, в ливневой канализации и во многих других областях. Georg Fischer является специализированным брендом фитингов из pvc-u (нпвх, пвх) для промышленных систем трубопроводов, признанным мировым лидером. Бренд хорошо и надёжно зарекомендовал себя во многих областях применения.
Монтаж втулки-патрубка pvc-u (нпвх, пвх) с внутренней резьбой Georg Fischer делится на четыре этапа:
- Механическая обработка: отрежьте трубу под прямым углом, удалите заусенцы на внутренней кромке и снимите фаску с внешней кромки обрезанного конца трубы.
- Обезжиривание и подготовка к склеиванию: уберите возможный конденсат с наружной поверхности отрезанного конца трубы и с внутренней поверхности патрубка втулки; обезжирьте наружную поверхность трубы и внутреннюю поверхность раструба патрубка втулки при помощи очистителя Tangit и впитывающей салфетки (для каждой детали необходимо использовать новую салфетку). Нанесите клей на наружную поверхность трубы пвх.
- Соединение (склеивание): патрубок втулки нпвх необходимо соединить с трубой или втулкой фитинга. Время склеивания между клеевыми соединениями зависит от диаметра трубопровода и температуры окружающей среды. Для втулки с вр склеивание при температуре выше 10° С происходит в течение 5 минут, при температуре ниже 10° С время склеивания увеличивается до 15 минут.
- Подробнее о монтаже изложено в инструкции по склеиванию pvc-u при помощи клея Tangit для диаметров от d 6 до d 400 мм.
- Соединение с металлической трубой (фитингом с нр): втулка с вр нпвх соединяется с наружной резьбой металлической трубы или фитинга. Рекомендуется переходной патрубок на вр, устанавливать в местах с малой механической нагрузкой и отсутствием сильных циклических перепадов температур. Не рекомендуется накладывать на резьбу пасты-герметики, разрушающие материал pvc-u.
Испытание системы проводится не ранее чем через 24 часа после склеивания!!!
Купить втулку с вр pvc-u (нпвх, пвх) Georg Fischer и патрубком под клей Вы можете в Санкт-Петербурге по адресу ул. Салова 53 к 1. Цена с ндс указана в прайс-листе. Возможна доставка до терминала любой транспортной компании в СПб (г. Санкт-Петербурге).
Цены, наличие, консультации по телефонам: +7 (812) 449-15-34, +7 (812) 449-30-73, +7 (495) 128-0337.
